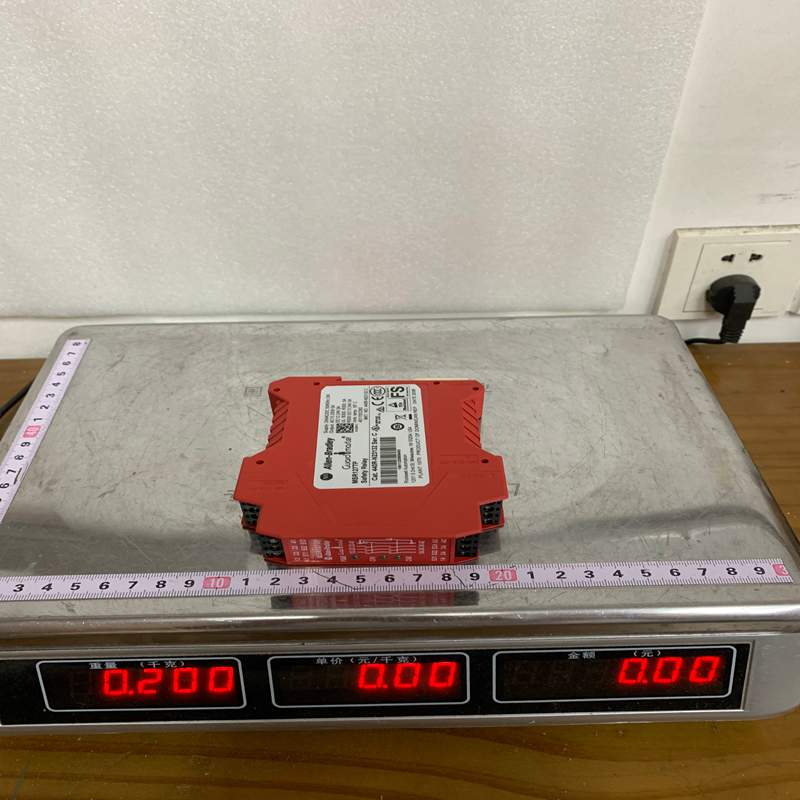

A-B 440R-N23132 安全继电器

A-B (Allen-Bradley / 罗克韦尔自动化) 的型号 440R-N23132 是一款属于 Guardmaster MSR127TP 系列的单功能安全继电器模块。它广泛用于监控各类工业安全设备（如急停按钮、安全门开关、光幕等），以确保人员与设备的安全。

1. 产品详细说明 (Product Overview)

• 品牌与系列：Allen-Bradley (A-B) / Guardmaster MSR127TP

• 订货号/型号：440R-N23132

• 产品类型：安全继电器模块（Safety Relay Module）

• 基本功能：用于监控工业安全回路，在检测到安全风险（如按下急停、安全门打开、光幕遮挡）时迅速断开安全输出，切断危险动作的电源；并在故障排除后提供安全复位逻辑。

• 复位模式：MSR127TP（支持自动复位 / 手动自动复位模式 Automatic / Manual Reset）

• 端子类型：可拆卸式螺钉端子（Removable Terminals），方便维护与接线替换。

2. 产品参数 (Specifications)

3. 产品优势 (Key Advantages)

1. 结构紧凑，节省空间

   22.5 mm 的外壳宽度大幅减少在控制柜内的占用空间。

2. 高安全等级与可靠性

   符合最高级别的工业安全标准（可达 SIL 3 / Ple / Cat 4 标准），提供交叉故障监测和冗余电路架构。

3. 维护高效便利

   配备可拆卸式接线端子（Removable Terminals），在进行设备维护或更换继电器时无须重新接线，极大地缩短停机时间。

4. 通用性强

   支持单通道/双通道机械开关输入，以及安全光幕的 OSSD 固态半导体信号输入，满足多样化的安全检测需求。

5. 清晰状态指示

   面板集成 LED 指示灯，用于指示电源（Power）、输入状态（Input）以及输出通道状态（CH1/CH2），便于现场排错诊断。

4. 注意事项 (Precautions & Warnings)

1. 电源规格核对

   此型号需要 24V AC/DC 供电，通电前请核对供电电源是否稳定且在规定电压范围内，切勿接入 110V/230V AC 高压电源。

2. 复位逻辑选择与安全配置

   • 若配置为自动复位（Auto Reset），当安全回路恢复时设备会自动重启。必须确保该模式下人身体不会处于危险区域内，避免误启动导致人身伤害。

   • 对于人员可进入危险区的安全门/光幕防护，建议结合手动复位（Manual/Monitored Reset）按钮使用。

3. 触点保护与过载

   连接大感性负载（如接触器线圈、电磁阀）时，建议在负载端加装浪涌抑制器/吸收回路，以延长继电器触点使用寿命。

4. 接线规范

   必须在断电状态下接线或拆卸端子；请按照端子标号（如 A1/A2 电源、S11/S12/S21/S22 输入、13/14, 23/24, 33/34 触点）准确无误接线。

5. 产品应用 (Applications)

A-B 440R-N23132 用于需要对安全回路进行单功能集中监控和保护的自动化设备与生产线，典型应用包括：

• 紧急停止系统（E-Stop）：监控面板或拉绳式急停按钮。

• 安全防护门/防护栅锁（Interlock Switches）：监测机械加工设备、包装机或机器人工作站的防护门开闭状态。

• 安全光幕与光电屏障（Safety Light Curtains）：搭配具有 OSSD 半导体输出的安全光幕使用。

• 双手控制与安全垫：监控安全检测元件的断开信号。

• 工业领域：汽车制造、包装机械、机床加工、物料输送及自动化装配线等。
