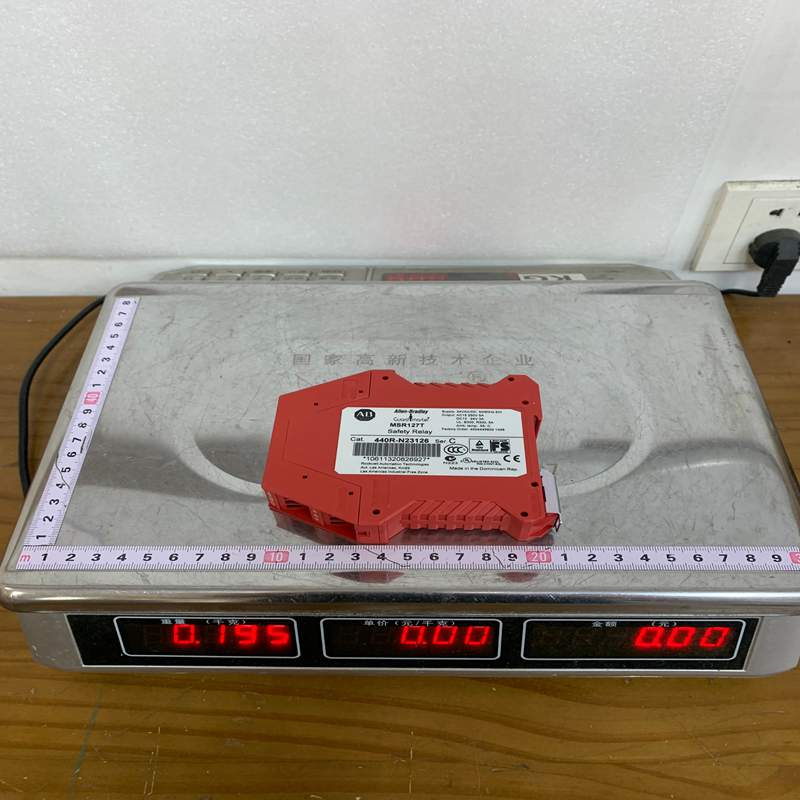

A-B 440R-N23126 安全继电器

A-B 440R-N23126（隶属于 Rockwell Automation / Allen-Bradley 旗下的 Guardmaster Minotaur MSR127TP 系列）是一款高性能的安全继电器，广泛应用于工业自动化系统中的安全监控与保护。

一、 产品详细说明

Guardmaster MSR127TP 是一款单功能安全继电器，专为连接各类安全输入设备（如急停按钮、安全门开关、光幕等）而设计。它能够持续监测安全回路的完整性，并在检测到故障或安全事件发生时，以极快的响应速度断开安全输出，切断危险区域的电源或动力源。

• 型号： 440R-N23126

• 系列： MSR127TP

• 接线方式： 可拆卸插拔式螺钉端子（Pluggable Screw Terminals，方便安装与维护）

• 复位方式： 自动/手动复位 或 手动监控复位（根据接线方式灵活选择）

二、 产品核心参数

三、 产品核心优势

1. 高安全等级与合规性：满足国际最高安全标准（PL e / SIL 3），为设备与操作人员提供高标准的防护。

2. 多功能输入兼容：同一模块即可兼容机械式安全开关（急停、安全门）以及电子式安全设备（如 OSSD 信号的安全光幕）。

3. 可拆卸端子设计：采用插拔式端子块，后续维修或更换模块时无需重新拆线，大幅缩短停机维护时间。

4. 状态指示明确：面板集成电源（PWR）、输入（IN）及输出（OUT）LED 状态灯，直观方便地进行现场故障诊断。

5. 交叉回路监控：具备双通道交叉短路监测功能，能够即时感知线路故障并切断输出。

四、 安装与使用注意事项

1. 接线前断电：安装、接线或维护前，必须彻底切断控制柜系统电源，防止触电或设备损坏。

2. 复位模式匹配：

   • 在使用自动复位模式时，需确保机器不会在按下急停恢复后自行启动（必须由外部主控系统控制启动逻辑），防止人员伤亡。

   • 对于人员可进入的危险区域，建议采用手动监控复位（Monitored Reset）。

3. 触点容量与熔断器保护：输出触点连接感性负载（如接触器线圈）时，建议加装浪涌抑制器；同时外部应配置适当规格的熔断器以保护继电器触点。

4. 环境要求：请安装于符合 IP54 防尘防水等级的控制柜内，避免暴露在潮湿、强腐蚀性气体或超温环境中。

五、 典型应用场景

• 紧急停止系统（E-Stop）：监控工业设备各位置的急停按钮回路。

• 安全门与防护锁监控：配合互锁安全开关使用，在安全门打开时立即停机。

• 安全光幕与光电防护：连接光电安全屏障，监控人员进入自动化流水线或冲压区域。

• 双双手动控制与安全垫：常用于半自动设备、搬运机械手及包装机械的安全控制回路中。
