A-B 2711P-B10C22A9P 10寸触摸屏人机界面

描述

产品描述   产品功能    技术资料

2711P-B10C22A9P 属于罗克韦尔自动化（Rockwell Automation）旗下的 Allen-Bradley PanelView Plus 7 性能型（Performance） 系列触摸屏。它是工业人机界面（HMI）中的高端型号，专为复杂的监控任务和高性能图形处理而设计。

1. 产品详细说明

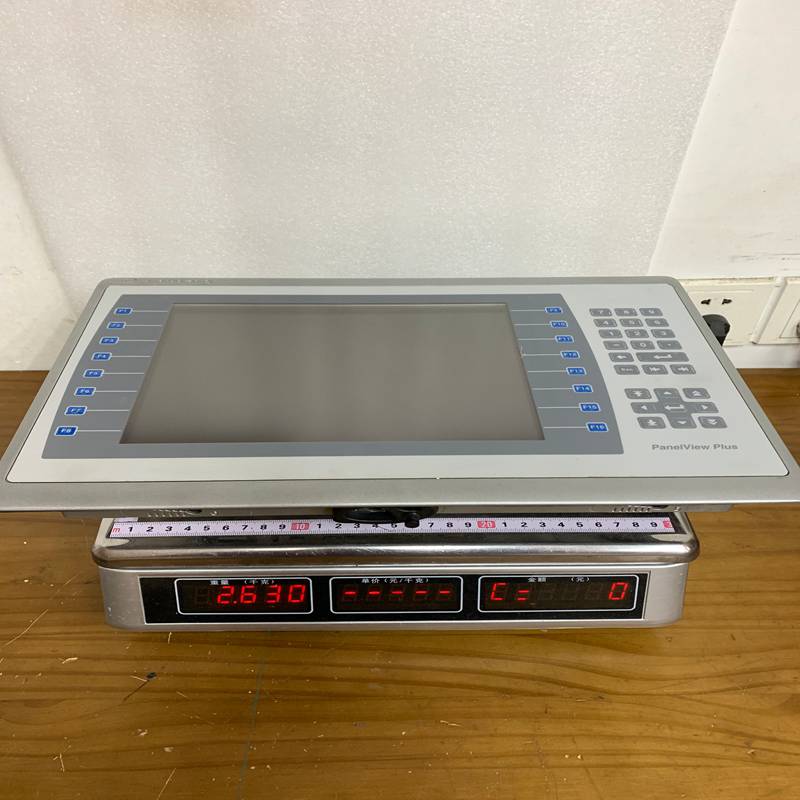

2711P-B10C22A9P 是一款 10.4 英寸 的彩色显示终端。该型号最显著的特点是其双操作模式——它同时具备触摸屏（Touch）和物理按键（Keypad），这使得操作员即使戴着厚重的工业手套或在恶劣的环境下也能精准操作。

作为 “Performance”（性能型）系列，它支持比标准型更复杂的应用，允许连接更多的 PLC 控制器（最多可达 20 个），并支持高达 500 个图形界面。

2. 产品参数 (Product Parameters)

参数名称	规格详情
产品系列	PanelView Plus 7 Performance
显示尺寸	10.4 英寸 (彩色有源矩阵 TFT)
分辨率	800 x 600 SVGA
输入方式	触摸 + 按键 (Touch & Keypad)
输入电压	100V AC 至 240V AC (交流供电)
通信接口	2 个以太网端口 (支持 DLR 环网拓扑)
USB 接口	2 个 USB 主机端口，1 个 USB 设备端口
存储卡插槽	1 个 SD 卡插槽 (用于数据备份/配方存档)
操作系统	Windows 10 IoT Core (或改进版封闭系统)
防护等级	NEMA 4X, IP66 (前部面板)

3. 产品优势

• 冗余网络： 带有两个以太网端口，支持设备级环网 (DLR)。如果一条网线断裂，通信仍能通过另一条路径继续，极大增强了系统的可用性。

• 双重输入： 结合了触摸屏的直观性和物理按键的耐用性，特别适合油渍、粉尘或需要高频盲操的场景。

• 强大的处理能力： 性能型系列能够运行复杂的动画、大型警报列表和历史趋势图，几乎没有延迟。

• 多控制器连接： 不同于标准型仅限连接一个控制器，本型号可以同时监控和控制工厂内的多台 PLC。

• 支持视频： 支持在 HMI 界面上直接播放视频教程或实时监控录像，辅助工人进行现场维护。

4. 注意事项 (Cautions)

1. 电源接入： 该后缀为 “A9P” 的型号使用 AC 交流电。在接线前务必确认电源规格，误接 DC 24V 可能无法启动或损坏。

2. 安装密封： 为达到 IP66 防护等级，安装在机柜面板上时，必须使用随货提供的密封垫圈，并严格按照推荐的扭矩拧紧安装夹。

3. 环境光线： 尽管屏幕亮度很高，但在阳光直射环境下长时间工作可能会加速液晶屏老化，建议加装遮阳罩。

4. 清洁维护： 清洁屏幕时请使用柔软的湿布，避免使用含有研磨剂或强酸碱的化学溶剂，以免损坏触摸层。

5. 产品应用

由于其高性能和坚固的设计，2711P-B10C22A9P 常见于以下领域：

• 大型生产线： 如汽车组装线、食品包装线，负责协调多台机器的数据。

• 石油天然气： 钻井平台或炼油厂，操作员可以利用物理按键在戴手套的情况下调节参数。

• 复杂的环保设施： 污水处理系统或大型垃圾焚烧炉的中心监控站。

• 运动控制： 配合 Kinetix 伺服系统，实现高精度的坐标调整和参数设置。
