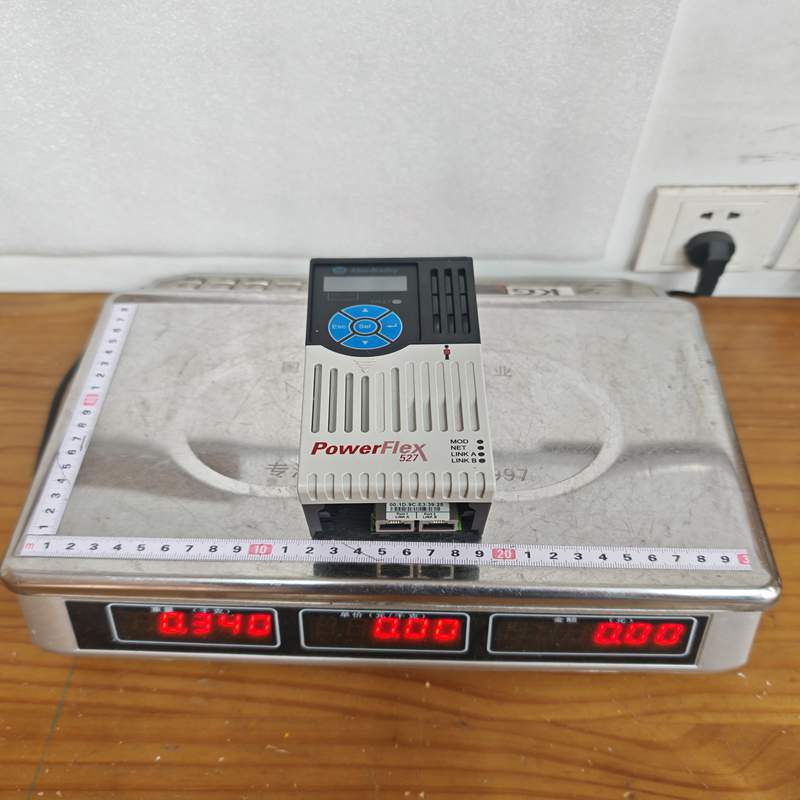

罗克韦尔自动化（Rockwell Automation）旗下的 Allen-Bradley 25C-CTM1 是 PowerFlex 527 系列交流变频器 的专用控制模块（Control Module）备件套件。
在 PowerFlex 520 系列变频器中，采用创新的“模块化”设计，整个变频器分为两部分：底部的功率模块（Power Module）和顶部的控制模块。25C-CTM1 正是用于替换或组装 PowerFlex 527 变频器的核心大脑部分。
1. 产品详细说明
25C-CTM1 包含控制模块本身以及前盖板（Front Cover）。它是专为与集成的运动控制系统配合使用而设计的。
与同系列的 PowerFlex 525（使用 EtherNet/IP 进行标准网络控制）不同，PowerFlex 527（使用 25C-CTM1 模块）采用集成运动控制（Integrated Motion on EtherNet/IP）架构。这意味着该变频器可以直接嵌入到 Studio 5000 Logix Designer® 软件中，并像伺服驱动器（如 Kinetix 系列）一样，使用通用的运动控制指令（Motion Instructions）进行编程和协同控制。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 25C-CTM1 |
| 所属品牌 | Allen-Bradley (Rockwell Automation) |
| 产品线 | PowerFlex 527 变频器专用附件 |
| 组件类型 | 备件套件（含控制模块与前盖） |
| 兼容变频器框架 | A、B、C、D、E 全系列框架 (Frame Sizes A to E) |
| 匹配电压等级 | 240V、480V、600V AC（由底部功率模块决定） |
| 编程输出频率 | 0 至 590 Hz |
| 网络通讯 | 内置双端口 EtherNet/IP（支持线型、星型和 DLR 环网） |
| 抗震/抗冲击性能 | 运行状态下可耐受 15 g 冲击及 2 g 振动 |
| 工作环境温度 | -20°C 至 +60°C |
| 安全集成功能 | 内置安全扭矩断开 (Safe Torque Off – STO)，符合 SIL3/PLe 级别 |
3. 产品优势
-
模块化分离设计： 允许用户在不拆卸外围控制接线、通讯线缆的情况下，直接将控制模块与底部的功率模块分离，极大地缩短了硬件更换和维护的停机时间。
-
统一的编程环境： 将变频器控制与伺服控制深度融合。使用 25C-CTM1 的变频器在 Logix 系统中被识别为运动轴，极大简化了多轴联动、同步控制系统的开发难度。
-
双端口以太网： 无需额外的通讯扩展卡，模块自带双以太网口，原生支持设备环网（DLR）拓扑，提高了网络的冗余度和高可用性。
-
高级安全保护： 通过硬线或网络（基于 EtherNet/IP 的 CIP Safety）实现内置的嵌入式安全控制，降低了安全回路的布线成本。
4. 注意事项 (Cautions)
-
产品线唯一性： 25C-CTM1 仅适用于 PowerFlex 527 变频器。尽管它与 PowerFlex 525/523 变频器的物理尺寸和插槽完全相同，但由于固件和内部控制架构完全不同，它们无法混用或互换。
-
控制器选型要求： 要充分发挥 25C-CTM1 的集成运动控制功能，上位机必须使用支持 Integrated Motion 的 Logix 控制器（如 ControlLogix 5570/5580 或 CompactLogix 5370/5380、5480 ）。
-
拆卸安全： 在将 25C-CTM1 控制模块从主电功率模块上拔下之前，必须确保输入端主电源已切断，并等待内部直流母线电容放电完毕（通常至少 5 分钟），以防残留高压电击风险。
-
环境防护： 模块出厂自带 IP20 开放式防护等级。在多粉尘、高湿度或带有腐蚀性气体的现场环境中，必须将其安装在符合相应防护等级的控制柜内。
5. 产品应用
采用 25C-CTM1 控制模块的变频器主要应用于需要将变频器速度控制与伺服精密位置控制协同组合的高端机械设备中：
-
包装机械： 传送带输送（变频控制）与物料精准切断、封口（伺服控制）需要严格时间同步的系统。
-
物料输送与仓储： 自动化立体仓库中的堆垛机、穿梭车以及多段速度衔接的复杂输送线。
-
印刷与纺织： 需要通过网络张力控制与主轴速度同步的卷绕、张力调整系统。
-
机床辅助轴： 驱动机床中的排屑机、冷却液泵，并将其状态无缝集成在总运动控制总线中。
