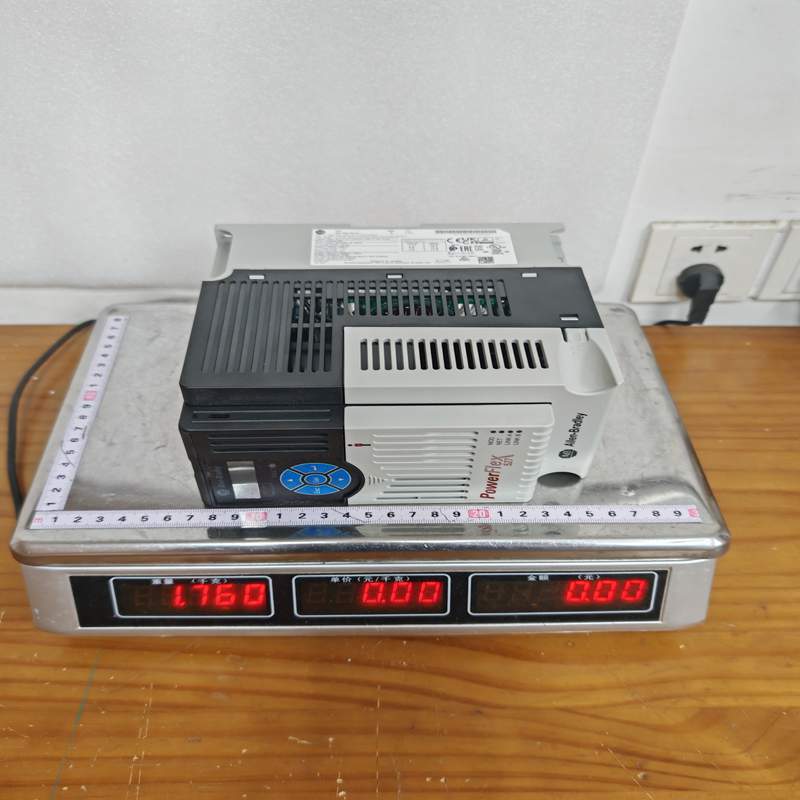

A-B 25C-A011N114 交流变频器

25C-A011N114 是罗克韦尔自动化（Rockwell Automation）旗下 Allen-Bradley（A-B）PowerFlex 525 系列的交流变频器。该系列专为提高生产力和操作灵活性而设计，广泛应用于中小型机械制造与自动化控制系统中。

一、 产品详细说明

从型号编号 25C-A011N114 可以精确解析出该产品的核心配置规格：

• 25C：代表 PowerFlex 525 系列交流变频器。

• A：输入电压等级为 单相 200–240V AC（50/60 Hz）。

• 011：额定输出电流为 11.0 A（对应功率约 2.2 kW / 3.0 HP）。

• N：防护等级与安装类型为 IP20 / NEMA 开放式（Frame B 外形）。

• 1：带控制单元（标准面板带显示屏及按键）。

• 1：带制动斩波器（Braking Chopper，可直接外接制动电阻）。

• 4：带有集成式 EMC 滤波器（Filter）。

变频器采用独特的模块化可分离设计（包含电源模块与控制模块）。控制模块可通过标准 USB 连接在不通电的情况下完成参数配置，大幅缩短安装与调机时间。

二、 核心产品参数

三、 产品优势

• 嵌入式 EtherNet/IP 通讯： 无需额外购买网卡即可轻松连入 EtherNet/IP 网络，与 Logix 系列 PLC（如 CompactLogix、ControlLogix）实现无缝集成与集成运动控制（ Studio 5000 编程环境平台）。

• 内置硬件安全（Safe Torque-Off）： 原生集成 STO 安全功能，无需额外的外部接触器即可实现符合安全标准的安全停机，降低系统硬件成本与布线复杂度。

• 灵活的模块化设计： 电源模块与控制模块可拆卸分离。在主电源未接通时，只需将控制模块通过 USB 接口连接至电脑，即可进行参数上传、下载及备份。

• 出色的电机控制性能： 支持矢量控制与闭环编码器反馈（需扩展编码器卡），在低速下仍能提供高转矩输出与精确的速度控制。

• 高性价比与集成度： 本型号自带 EMC 滤波 和 制动斩波器，在存在电磁兼容要求或大惯性负载快速制动场景下无需额外外采购相关组件。

四、 使用注意事项

1. 输入电源接线： 该型号为单相 200-240V 输入，请勿误接入 380V/480V 三相工业电，否则会导致设备烧毁。输出端则可直接驱动三相 200-230V 交流异步或永磁电机。

2. 散热与安装间距： 虽然 PowerFlex 525 支持紧凑并排安装（Zero Stacking），但必须保证顶部和底部留有足够的散热空间（通常上下至少保留 120 mm），并确保控制柜内工作环境温度在 -20°C 至 50°C 范围内。

3. 制动电阻配置： 虽然设备内置了制动斩波器，但在需要快速停机或大惯性负载倒拉时，仍需根据负载制动能量在对应端子（+BR 和 -BR）外接合适阻值与功率的制动电阻。

4. EMC 滤波接地： 集成内置 EMC 滤波器在某些特殊电源接地系统（如未接地 IT 电网）中使用时，需要根据手册说明移除内部的 EMC 接地跳线（Jumper）。

五、 典型产品应用

• 物料输送与物流系统： 皮带输送机、滚筒线、分类机及堆垛机的高精度调速与软起软停控制。

• 包装与标签机械： 包装机、封口机、贴标机等对速度同步及急停安全（STO）要求较高的设备。

• 风机与泵类控制： 恒压供水、冷却塔风机、排风系统的变频节能运行（支持内置 PID 调节功能）。

• 食品与饮料加工： 搅拌机、瓶装线、切片机及离心机的无级调速与过载保护。
