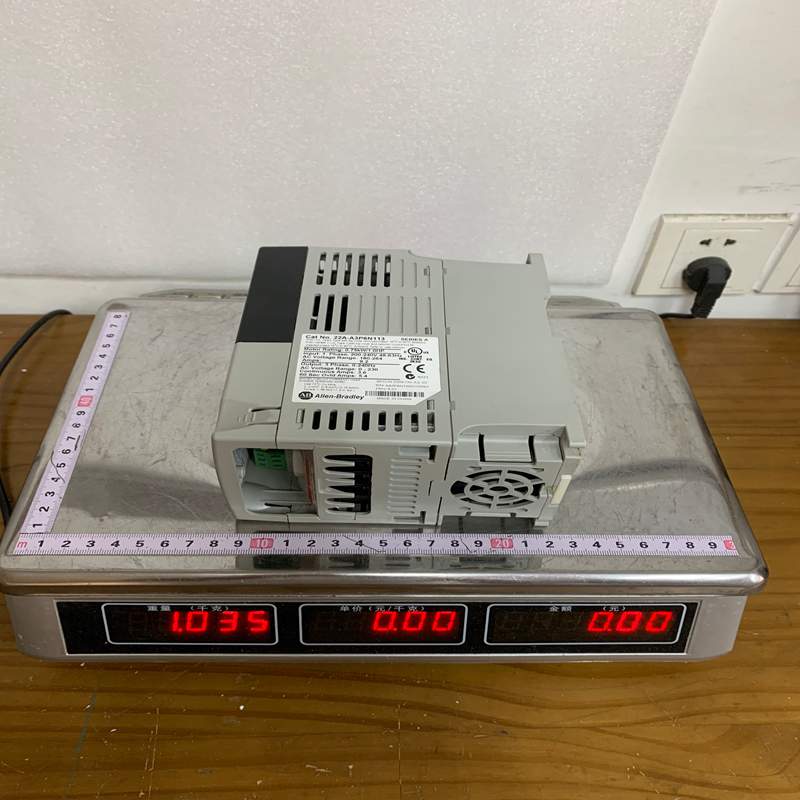

A-B 22A-A3P6N113 交流变频器

1. 产品详细说明 (Product Overview)

22A-A3P6N113 是罗克韦尔自动化（Rockwell Automation）旗下 Allen-Bradley 品牌的 PowerFlex 4 系列紧凑型交流变频器（AC Drive）。

PowerFlex 4 系列专为微型及小型电机控制应用设计，以其结构紧凑、性价比高和易于安装组态而著称。该变频器采用无传感器矢量控制（SVC）和 V/Hz（电压/频率）控制算法，能够为小型机械设备提供精准的转速控制和出色的低速转矩特性。

型号编码解析：

• 22A：PowerFlex 4 系列变频器

• A：单相 200~240V AC 输入（带 DC 母线回路）

• 3P6：额定输出电流为 3.6 A（对应电机功率约为 0.75 kW / 1.0 HP）

• N：IP20 / Open Type 开放式防护等级（DIN 导轨或面板安装）

• 1：带固定的数字式显示屏面板（Keypad）与本地调速电位器

• 1：内置刹车制动单元（Brake IGBT）

• 3：内置标准常规级别的 EMI/RFI 滤波器

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 极致紧凑的外形设计：体积轻巧，支持零间隙并排安装（Side-by-side），极大节省控制柜内部空间的占用。

• 单相电源供电与三相输出：输入端仅需标准的 220V 单相交流电，即可驱动标准的 220V/230V 三相异步电动机，非常适合无三相工业电力的现场。

• 出厂即用，调试极其简单：集成显示面板和调速电位器，通过面板上的旋转电位器即可实现现场手动无级调速；最常用参数易于查找和设定。

• 功能集成度高：内置了刹车制动晶体管（Brake Chopper）和 EMI 滤波器，无需额外外购和接线，降低了整体采购和安装成本。

• 良好的网络扩展能力：除原生的 RS-485 (Modbus) 外，还可以通过可选的通信适配器扩展连接 EtherNet/IP、DeviceNet 等工业网络。

4. 重要注意事项 (Precautions & Guidelines)

[!WARNING]

接线与输入电源安全

本型号仅支持单相 200~240V 电源输入，严禁接到 380V/400V 工业三相电上，否则将瞬间烧毁变频器输入端的整流桥与电容！

1. 电机匹配与接线：

   • 该变频器输出为三相 220V。如果使用的普通三相电机标称额定电压为 220V/380V，必须将电机的接线盒接法改为“角形接法（△）”，以匹配 220V 三相输出。如果保持星形接法（Y），电机会因欠压而输出转矩不足。

2. 散热与安装间距：

   • 变频器底部和顶部必须保留至少 120 mm 的散热空间，保证空气对流顺畅。

3. 长距离线缆与制动电阻：

   • 如果变频器到电机的输出线缆超过 25 米，建议加装输出电抗器，以降低电机端高频尖峰电压对绕组绝缘的损坏。

   • 如需快速停车或克服高惯性负载，应外接合适阻值和功率的制动电阻（连接到变频器的 BR+ 和 BR- 端子）。

4. 生命周期与维护：

   • PowerFlex 4 属于罗克韦尔经典型号，目前新项目通常推荐升级为新一代的 PowerFlex 523 或 PowerFlex 525 系列（520 系列功能更强且集成双网口），但 22A-A3P6N113 在老旧设备的维护与备件替换中仍广泛使用。

5. 典型应用场景 (Applications)

• 小型传送带与物料输送系统：各类包装线、物流输送线上的小型皮带机。

• 风机与泵类控制：小型离心风机、小型循环水泵、加药泵的变频调速。

• 商业与轻工业机械：商业洗衣机、搅拌机、食品加工机械、小型印刷与涂布设备。

• 门禁与自动化控制：工业自动门、升降机、小型卷帘门等的驱动与平滑启停控制。
