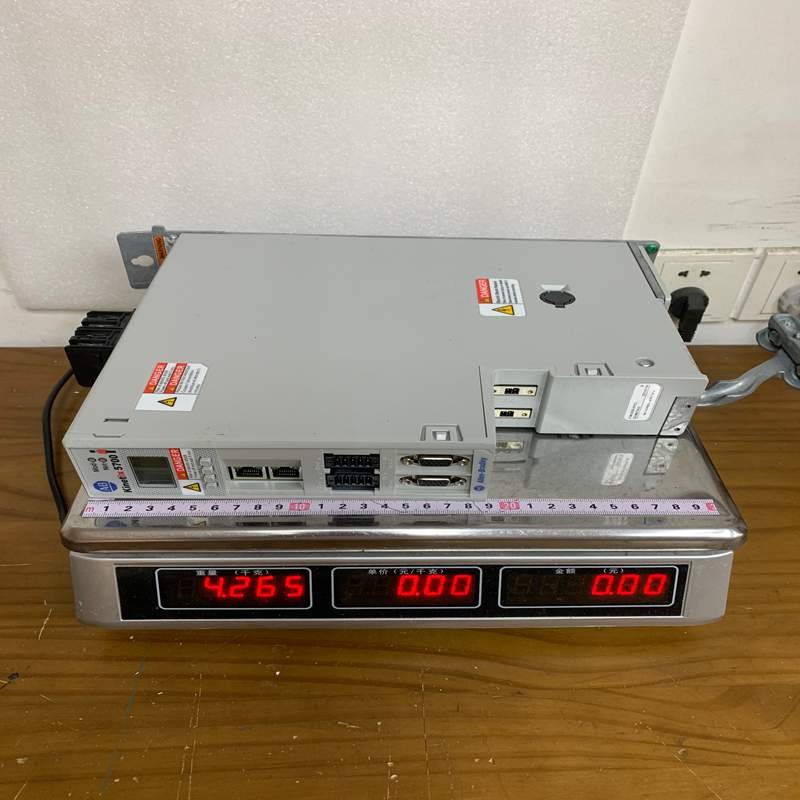

A-B 2198-D020-ERS3 双轴伺服逆变器

1. 产品详细说明 (Product Overview)

2198-D020-ERS3 是罗克韦尔自动化（Rockwell Automation）旗下 Allen-Bradley 品牌的 Kinetix 5700 系列高端双轴伺服驱动器模块（Dual-Axis Inverter）。

Kinetix 5700 是专为大型、高轴数和复杂运动控制打造的共享直流母线（Shared DC Bus）伺服系统。2198-D020-ERS3 自身不带整流功能，而是通过 DC 母线铜排挂载在整流电源模块（如 2198-Pxxx 模块）上。它在一个模块内集成了两个独立的伺服轴（每轴连续输出电流 8 A），能大幅节省控制柜内部的空间并降低接线复杂度。

型号中的 “ERS3” 代表该驱动器具备最高级别的高级网络安全功能（Advanced Integrated Safety over EtherNet/IP），支持通过以太网实现安全限速（SLS）、安全停机（STO）等多种高级安全指令。

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 双轴一体，大幅节省空间：在一个驱动器模块内实现 2 个独立轴的精确控制，相比单轴驱动器可减少高达 50% 的柜内安装空间。

• 基于 EtherNet/IP 的高级集成安全：集成了以太网安全功能，无需额外的硬接线安全继电器。安全指令直接通过网络传输，极大地简化了安全回路设计，并能灵活实现分区安全防护。

• DSL 单电缆技术 (Single Cable Technology)：支持 Hiperface DSL 协议，电机的动力线与反馈线合二为一，只需一根电缆即可连接驱动器和电机，减少 50% 的现场接线工作量。

• 共享 DC 母线能量回收：由于连接在共享直流母线上，一个轴在制动/减速时产生的再生能量可以直接被另一个处于加速状态的轴利用，显著降低整机能耗与散热需求。

• 与 ControlLogix / CompactLogix 深度无缝集成：使用 CIP Motion 运动控制协议，在 Studio 5000 编程环境中可直接进行轴组态、调谐与诊断。

4. 重要注意事项 (Precautions & Guidelines)

[!WARNING]

高压直流母线残留与安全防护

Kinetix 5700 采用共享 DC 母线，电容储能巨大。断电后必须等待至少 5 分钟，并使用万用表实测 DC 母线电压降至安全范围（<50V DC）后，方可进行触碰、接线或拆卸维护！

1. 电源模块依赖：2198-D020-ERS3 为逆变器模块，无法直接连接交流三相电。系统必须配置 Kinetix 5700 专用的直流母线电源模块（2198-Pxxx）或再生电源模块（2198-RPxxx）。

2. 安全网关与控制器支持：若要使用 ERS3 的“高级网络安全”功能，系统中的 Logix 控制器（如 GuardLogix 5580 / 5380）和 Studio 5000 软件必须升级至支持相应高级安全特性的版本。

3. 母线连接铜排规范：挂载多个驱动模块时，驱动器侧面的直流母线连接铜排和屏蔽滑轨必须紧固到位，确保低电阻接触，防止因接触不良产生拉弧打火。

4. 电缆屏蔽与接地：伺服电机电缆屏蔽层必须通过模块底部的屏蔽夹妥善接地，以防止高频开关噪声干扰反馈信号或周边通讯。

5. 典型应用场景 (Applications)

• 高速包装与封口机械：如枕式包装机、立式装袋机（VFFS）、贴标机等需要多轴协同、高速定位和紧凑安装的设备。

• 汽车制造与机床装配：机器人辅助装配线、多轴抓取与放置（Pick & Place）系统、伺服压机。

• 印刷与纸品加工：需要张力控制、多轴电子齿轮/电子凸轮（Electronic Camming）同步运行的印刷设备。

• 仓储自动化与物流分拣：穿梭车（Shuttle）、堆垛机、高速分拣线的多轴运动驱动。
