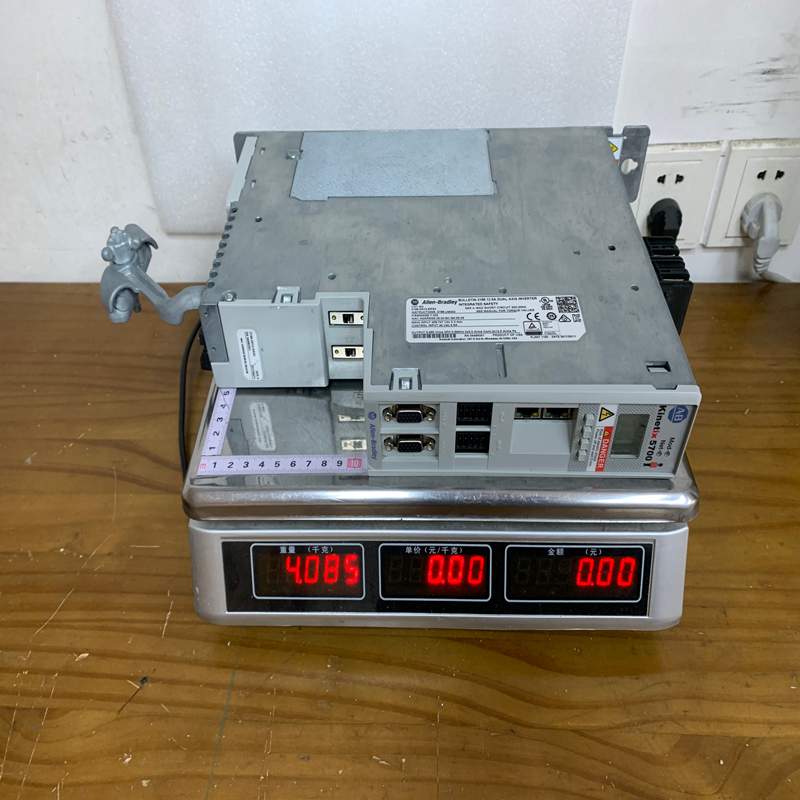

A-B 2198-D012-ERS3 伺服驱动器

1. 产品详细说明 (Product Overview)

2198-D012-ERS3 是罗克韦尔自动化（Rockwell Automation）旗下 Allen-Bradley Kinetix® 5700 系列中的一款双轴直流输入伺服驱动器模块（Dual-Axis Inverter）。

Kinetix 5700 采用分布式 DC 母线（直流母线）架构，由集中式的电源模块（如 2198-Pxxx 模块）统一将交流电转换为直流电，再为挂载在母线上的多个伺服驱动器模块供电。2198-D012-ERS3 在单体模块内部集成了两个独立的逆变回路，可以同时控制 2 台伺服电机。型号后缀 ERS3 明确标明该模块具备最高安全等级的 EtherNet/IP 网络集成安全控制（Advanced Safety via EtherNet/IP），集成了高级安全功能。

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 双轴紧凑设计，节省柜内空间：单模块即可独立驱动两台伺服电机，相比单轴变频器/伺服可显著减少控制柜占用空间（节省达 50% 以上）。

• 高级网络集成安全 (CIP Safety)：通过 EtherNet/IP 网络传输安全指令，无需在控制柜内接入大量硬接线安全继电器。支持如安全扭矩关闭（STO）、安全停止（SS1/SS2）、安全有限速度（SLS）等多种高级安全功能。

• DSL 单缆技术支持：支持 Hiperface DSL 协议，将电机电源线与编码器反馈线合二为一，大幅减少现场布线复杂度、人工打线成本与故障隐患。

• 高动态性能与 CIP Motion 无缝协同：结合 ControlLogix / GuardLogix 控制器（如 5580 系列），通过 Studio 5000 Logix Designer 统一软件平台即可实现高精度的多轴同步运动控制。

• DC 母线能量共享：与其他变频/伺服模块共用 DC 母线，减速泵升状态下的制动能量可直接供其他加速轴使用，提高整机能源利用率。

4. 安装与注意事项 (Precautions & Guidelines)

[!WARNING]

直流母线高压危险与安全防范

驱动器运行过程中及断电后一段时间内，DC 母线维持 500V~750V DC 高压。维护施工前，必须切断总电源并等待驱动器面板上的 LED/电容放电指示熄灭后，再用万用表测定安全方可触碰。

1. 上级电源模块匹配：2198-D012-ERS3 无法单独直接接入交流市电，必须搭配 Kinetix 5700 电源模块（如 2198-P031, 2198-P070, 2198-P141 等）或相连的 DC 母线扩展套件使用。

2. 散热与安装间距：需严格遵守罗克韦尔官方手册要求的上下留白空间（顶底通常预留至少 100mm 以上），保证风道顺畅；散热风扇周围切忌堆积粉尘或污垢。

3. 网络拓扑与网线选择：EtherNet/IP CIP Motion 需使用工业双屏蔽网线（如 CAT5e/CAT6 SF/UTP），并严格保证各节点在标准星型或 DLR（双环路冗余）网络拓扑中合规配置。

4. 编码器接线与屏蔽接地：单缆或传统编码器电缆屏蔽层需使用厂家自带的夹具打在机壳接地屏蔽排上，防止变频高频噪声干扰位置反馈。

5. 安全节点配置 (IP Address & Safety Network Number)：ERS3 模块使用 CIP Safety 时，需在 Studio 5000 中正确配置 SNN（安全网络编号）及安全签名，更换模块需重新对安全节点进行重新校验与分配。

5. 典型产品应用 (Applications)

• 包装机械 (Packaging)：如枕式包装机、灌装封口机、多轴伺服码垛机器人等高密度摆放的多轴同步场合。

• 汽车制造与装配 (Automotive)：车机焊装车间传输线、零件精密伺服压装单元、自动化机器人辅助线。

• 物料输送与仓储 (Material Handling)：高速分拣系统、堆垛机、伺服提升机等需高频制动与能量共享的物流系统。

• 印刷与纸品加工 (Printing & Converting)：卷材飞剪、连续伺服套色印刷设备。
