A-B 20AB015A3AYNANC0 交流变频器

描述

产品描述   产品功能    技术资料

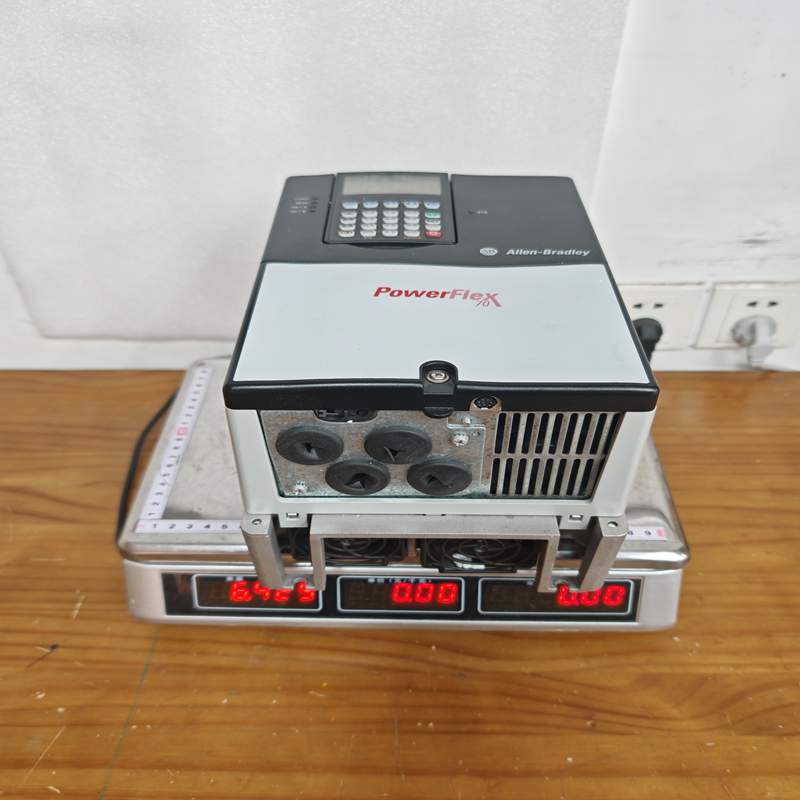

Allen-Bradley (罗克韦尔) 20AB015A3AYNANC0 是一款隶属于 PowerFlex 70 系列的高性能、紧凑型工业交流变频器（AC Drive）。它主要用于精确控制三相交流电动机的速度和扭矩。

通过其长型号代码，我们可以对其标准配置进行精确解读：

1. 型号代码详细解读 (Model Decode)

该变频器的每一个字符都代表了特定的硬件配置：

• 20A： PowerFlex 70 系列变频器

• B： 电压等级为 240V AC, 三相

• 015： 额定输出电流为 15.5 A

• A： 面板配置为 带盲板（无内置人机界面 HMI）

• 3： 外壳防护等级为 IP20 / NEMA Type 1（带安装面板）

• A： 内置 增强型控制功能（Enhanced Control）

• Y： 内置 制动晶体管（Brake IGBT）

• N： 未内置制动电阻

• A： 未内置总线通信卡（标准配置，可通过扩展槽加装）

• N： 不带反馈模块（无编码器反馈卡，采用开环控制或通用矢量控制）

• C0： 框架尺寸为 B 框架（Frame B）

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	20AB015A3AYNANC0
生产厂家	Rockwell Automation / Allen-Bradley
额定输入电压	三相 240V AC (允许范围: 200…240V)
额定输出电流	15.5 A
适用电机功率	约 3.7 kW (5.0 HP) —— 针对重载/标准工业应用
输出频率范围	0…400 Hz
控制模式	伏特/赫兹控制 (V/Hz)、无速度传感器矢量控制 (SVC)
外壳等级	IP20 / NEMA 1 (室内普通环境安装)
结构尺寸	Frame B (B 框架大小)
安全功能	支持通过可选件扩展安全限速/安全断开扭矩 (Safe Torque Off)

3. 产品优势

• 紧凑的空间设计： PowerFlex 70 的 B 框架物理尺寸非常小巧，在控制柜内并排安装时可以显著节省空间。

• 增强型控制（Enhanced Control）： 该配置支持更复杂的控制算法，提供比普通变频器更优异的低速扭矩表现和动态响应。

• 高性价比： 该特定型号采用了盲板设计（无 HMI），非常适合那些通过 PLC 网络（如 EtherNet/IP）进行集中控制，或者在柜门上统一安装外置操作面板的系统，有效降低了单台硬件成本。

• 内置制动晶体管： 无需额外购买动力制动单元，只需直接外接一个制动电阻，即可应对需要快速减速或频繁启停的再生制动负载。

4. 注意事项 (Cautions)

1. 输入电压匹配： 该型号为 240V 变频器。在亚洲和欧洲的大多数工业现场，标准三相电压为 380V-415V，严禁将此变频器直接接入 380V/400V 电网，否则会瞬间烧毁输入端整流桥。如在 380V 环境下使用，必须前级加装降压变压器。

2. 缺少本地操作面板： 由于型号代码中包含 “A”（盲板），变频器本身没有屏幕和按键。首次调试时，需要借助 DriveExplorer/DriveTools SP 软件、联网的 PLC，或者临时借用一块 20-HIM-A6 面板进行参数设置。

3. 感性浪涌抑制： 如果变频器输出端与电机之间装有接触器，严禁在变频器运行中切断该接触器。同时，控制回路中的交流接触器线圈必须加装电涌抑制器。

4. 散热与间距： 虽然支持紧凑安装，但仍需确保变频器上下方留有足够的通风空间，以保证内置散热风扇能正常排热。

5. 产品应用

由于其 240V 三相的电气特性以及紧凑灵活的控制能力，20AB015A3AYNANC0 广泛应用于以下场景：

• 轻工与食品机械： 传送带速度调节、搅拌机、包装机等小功率独立控制设备。

• 风机与泵类控制： 楼宇自动化中的小型中转泵、排风扇（可通过 V/Hz 模式实现节能运行）。

• 机床辅助系统： 冷却液泵、润滑泵以及传送排屑装置。

• 海外设备配套： 特别适用于北美等大量采用 230V/240V 三相供电标准的进出口机械设备。
