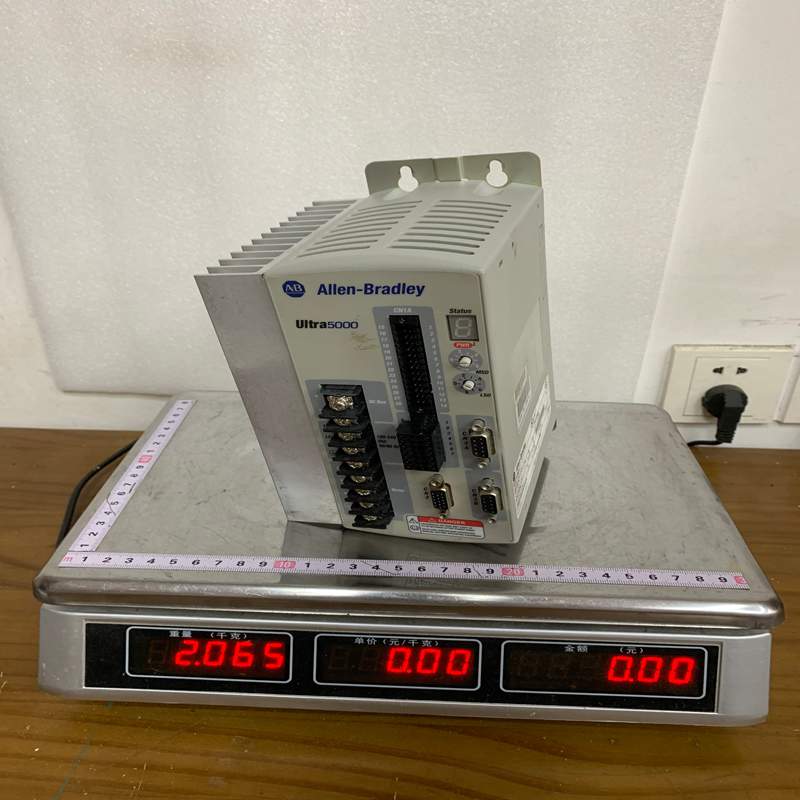

A-B 2098-IPD-020 伺服驱动器

Allen-Bradley (A-B) 2098-IPD-020 是罗克韦尔自动化（Rockwell Automation）旗下 Ultra5000™ 系列的智能定位伺服驱动器（Intelligent Positioning Drive）。

以下是该产品的详细说明、主要参数、优势、注意事项及应用领域：

一、 产品详细说明

• 产品名称：Allen-Bradley Ultra5000 智能定位伺服驱动器

• 订货号/型号：2098-IPD-020

• 功能定位：2098-IPD-020 结合了高性能伺服驱动器与可编程运动控制器的功能。除了具备基本的伺服电机控制能力（如速度、转矩和位置控制）外，它还具备内置的逻辑处理和多轴定位能力，能通过专用软件（Ultraware）进行编程，实现复杂的单轴或多轴运动控制任务。

二、 主要技术参数

三、 产品优势

1. 驱动与控制器集成：内置 C 语言/运动逻辑编程能力，减少对外部独立运动控制器的依赖，降低系统搭建成本及柜内占用空间。

2. 平滑的伺服性能：基于先进的高速数字控制算法，能够实现极高精度的位置、速度与转矩控制。

3. 出色的兼容性：支持罗克韦尔/Allen-Bradley 旗下的 MP 系列（如 MPL）及 TL 系列伺服电机，并提供智能电机识别功能。

4. 灵活的扩展与接口：提供丰富的数字和模拟量 I/O，并支持串口调试与高层通讯。

5. 易于调试与维护：支持 Ultraware 调试软件，用户界面直观，方便快速配置参数、故障诊断与运动轨迹编程。

四、 安装与使用注意事项

1. 散热与安装空间：

   • 必须垂直安装在平整、坚固的金属面上。

   • 必须留有足够的散热间隙（顶部和底部建议留出至少 50.8 mm / 2 英寸的空间；侧面留出至少 12.7 mm / 0.5 英寸空间），以保证风道畅通。

2. 电气安全与接地：

   • 必须确保驱动器壳体和控制柜实施可靠的金属接地，以降低电磁干扰（EMI）并防止触电事故。

   • 主电源输入端应配置适当规格的断路器或熔断器保护。

3. 制动与能量吸收：

   • 在频繁减速或高惯性负载应用中，内置的电容吸收可能不足，需根据计算加装外置制动电阻（如 2090-UCSR-A300 制动套件）以避免过压故障。

4. 环境要求：

   • 请勿在有腐蚀性气体、强导电性粉尘、高湿凝露或强震动的环境中使用。控制柜环境温度需控制在 55°C 以下。

五、 典型产品应用

2098-IPD-020 广泛应用于需要精确定位、复杂运动曲线或单轴自动化控制的工业现场，包括：

• 包装机械：贴标机、枕式包装机、分拣机、灌装设备。

• 电子与半导体制造：PCB 钻孔机、机械手搬运、自动点胶机、飞针测试仪。

• 物料输送与仓储：AGV 引导车、堆垛机、码垛机器人、自动化输送线。

• 纺织与印刷：卷绕机、定长切断机、伺服送料机。

• 机床与金属加工：小型数控进给轴、自动上下料装置。
