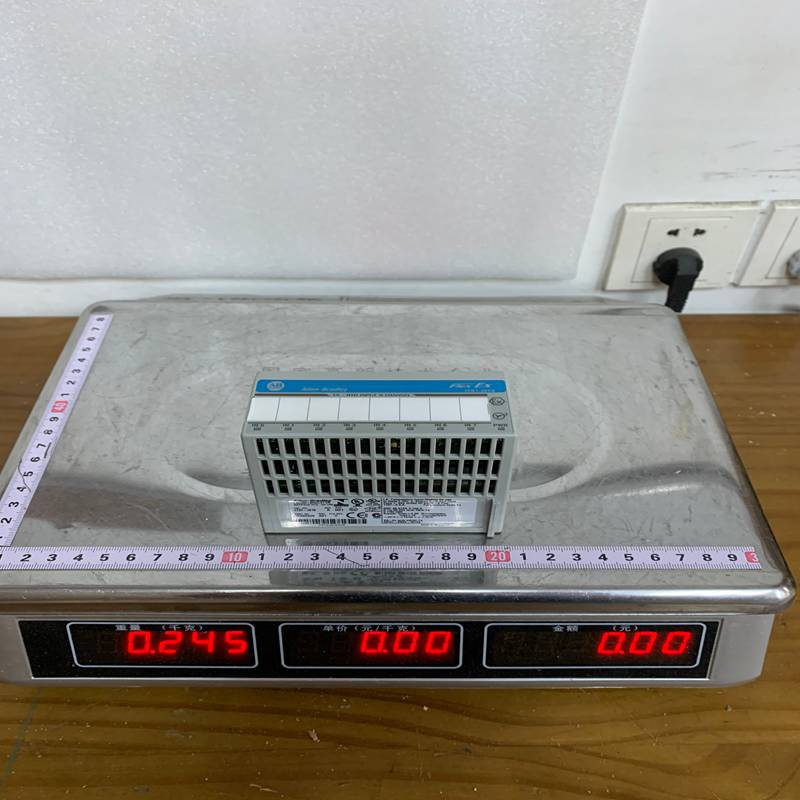

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1797-IRT8 是一款高度专业的 FLEX Ex™ 本安型热电阻/热电偶输入模块（Thermocouple/RTD Input Module）。它属于 FLEX™ I/O 家族中的本安（Intrinsically Safe）系列，专门设计用于直接安装和运行在危险区域（Zone 1 或 Zone 2 / Class I, Division 1）。
1. 产品详细说明
1797-IRT8 是一款高密度的 8 通道温度输入模块。它的核心特点是本质安全（Intrinsic Safety），内部集成了安全栅的功能。
-
直接连接： 允许现场位于 0 区（Zone 0）或 1 区（Zone 1）的热电偶（TC）或热电阻（RTD）传感器直接接入该模块，而无需在控制柜内额外加装昂贵且占空间的第三方隔离安全栅。
-
双模式支持： 8 个通道非常灵活，可以独立配置为接收热电阻信号（如 Pt100, Cu10）或热电偶信号（如 J, K, T, E, R, S, B 型），并支持毫伏（mV）级模拟量信号输入。
-
模块化： 继承了 FLEX I/O 的分体式设计，需要插在专用的本安型接线底座（如 1797-TB3 或 1797-TB3S）上使用，支持热插拔。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1797-IRT8 |
| 通道数量 | 8 个独立输入通道 |
| 输入类型 |
RTD: Pt100, Pt200, Ni120, Cu10 等 TC: J, K, T, E, R, S, B, N, L, U 型 电压: ±100 mV |
| 本安认证等级 |
Class I, Div 1, Groups A, B, C, D; Class II, Div 1, Groups E, F, G; ATEX II 2(1) G Ex ib[ia] IIC T4 |
| 冷端补偿 (CJC) | 支持（搭配特定的接线底座和 CJC 传感器） |
| 分辨率 | 16 位 (16-bit) |
| 转换速率 | 取决于启用的通道数和滤波配置（典型数十毫秒） |
| 模块内部功耗 | 约 3.0 W |
| 工作温度 | -20°C 至 +70°C (-4°F 至 +158°F) |
3. 产品优势
-
节省总体成本： 模块自身自带本安防爆功能，省去了传统方案中大量的防爆隔离栅、防爆箱以及复杂的接地铜排，大幅降低了硬件采购和系统集成成本。
-
极高的环境适应力： 专门针对危险多尘、易燃易爆的极端工业环境进行了加固设计，工作温度范围宽广（最高可达 70°C）。
-
配置高度灵活： 通道间独立性强，软件中可任意组合 RTD 和 TC 输入，并能自定义滤波频率（50Hz/60Hz）以消除现场的工频干扰。
-
高精度测量： 16 位的高分辨率配合内置的冷端补偿（CJC）和线阻补偿，确保了长距离信号传输时的温度测量精度。
-
在线热插拔（RIUP）： 在带电且处于危险区域的环境下，允许直接拔下旧模块并更换新模块，不会产生电火花，也不会影响总线上其他模块的运行。
4. 注意事项 (Cautions)
-
底座与电源匹配： FBM 1797-IRT8 属于 FLEX Ex（本安）系列，绝对不能插在标准的非防爆 FLEX I/O 底座（如 1794-TB3）上。它必须使用 1797 系列本安底座，且必须由专用的本安电源模块（如 1797-PS1N 或 1797-PS2N2）供电。
-
静电与物理保护： 尽管支持危险区热插拔，但拆封和安装时仍需注意防静电，并确保模块外壳上的物理锁扣完全锁紧。
-
防爆合规检查（Entity Parameter）： 在连接现场传感器（如热电偶）时，必须严格比对传感器的本安参数（$U_i, I_i, P_i, C_i, L_i$）与 1797-IRT8 的输出本安参数（$U_o, I_o, P_o, C_o, L_o$），确保回路整体符合安全标准。
-
电缆分离： 接入该模块的本安信号电缆，在走线槽内必须与非本安的强电/动力电缆保持规定的安全物理距离（通常至少 50mm），并使用蓝色线槽或蓝色胶带明确标识。
5. 产品应用
1797-IRT8 广泛应用于那些现场存在可燃性气体、蒸汽或粉尘，且需要密集监控温度的工业核心区域：
-
石油与天然气： 炼油厂反应釜、采油平台井口、天然气输送管线的泵组轴承温度监控。
-
化学与制药： 易燃化学品储罐、反应罐、精馏塔的温度多点测量。
-
谷物与面粉加工： 仓储危险粉尘环境下的粮仓温度监控（防止自燃）。
-
火力发电： 煤粉制备系统、输煤栈桥等易燃粉尘区域的轴承与设备温度保护。
