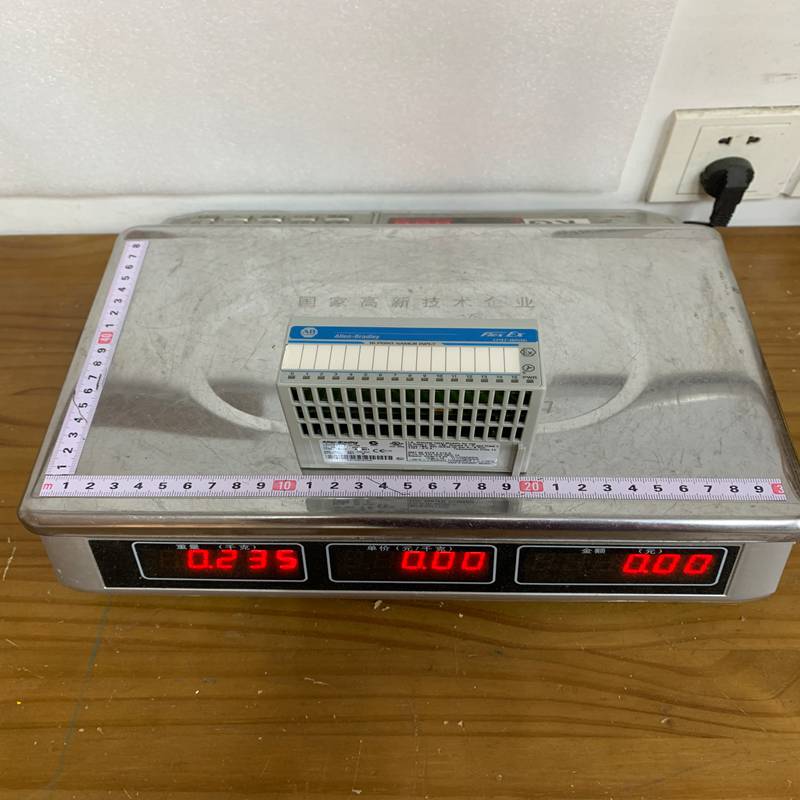

A-B 1797-IBN16 FlexEx 16 点数字量输入模块

描述

产品描述   产品功能    技术资料

Allen-Bradley（罗克韦尔）的 1797-IBN16 是一款专为极端严苛环境设计的 FLEX Ex 16通道固有安全（本安型）离散输入模块。它是 FLEX I/O 系统家族中极为特殊的一员，专门用于直接连接位于爆炸性危险区域（如 Zone 0, Zone 1）的现场设备。

1. 产品详细说明

1797-IBN16 是一款具有 本安（Intrinsically Safe） 防爆认证的离散输入模块。它内置了安全栅的功能，通过限制输出到现场的电能（电压、电流和总能量），从根本上防止电火花或热效应引燃周围的爆炸性气体。

• 通道配置： 拥有 16 个独立的本安型输入通道。

• 传感器支持： 专门设计用于接收符合 NAMUR 标准的接近开关信号或干触点（无源触点）信号。

• 总线结构： 需要插在 1797-TB3 或 1797-TB3S 本安型接线底座上，通过 FLEX Ex 适配器（如 1797-ADN, 1797-ENET）将数据传回主 PLC（如 ControlLogix）。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	1797-IBN16
通道数量	16 路独立输入通道
输入类型	NAMUR 接近开关 或 开关触点
本安防爆等级	Class I II III, Div 1, Groups A-G; Ex ib IIC T4; ATEX Zone 1
开路/短路检测	每个通道均支持断线（开路）和短路故障诊断
额定输入电压	约 8.2V DC (NAMUR 标准标准电压)
输入电流	通断转换阀值：> 2.1 mA (ON), < 1.2 mA (OFF)
隔离性能	通道与系统逻辑之间、通道与通道之间（成组）具有电隔离
底座兼容性	1797-TB3, 1797-TB3S 模块底座
工作环境温度	-20°C 至 +60°C (-4)°F 至 +140°F)

3. 产品优势

• 免除外部安全栅： 该模块自带本安隔离功能，现场的本安电缆可直接接至底座，无需在控制柜内额外配置隔离式安全栅，极大地节省了柜内空间、接线工时和硬件成本。

• 全方位诊断： 能够精确识别每个通道的“线缆断线”或“外部短路”故障。当现场线路被老鼠咬断或破损短路时，PLC 能够立即收到警报，极大缩短了排查时间。

• 支持热插拔 (RIUP)： 在危险区域运行期间，允许在带电状态下直接拔下并更换该模块，而不会产生足以引燃气体危险的电火花，保证系统连续运行。

• 高密度结构： 在 FLEX I/O 的紧凑尺寸内实现了 16 路本安输入，相较于传统的单通道安全栅，极大地提高了空间利用率。

4. 注意事项 (Cautions)

1. 本安布线规范： 现场连接到 1797-IBN16 的蓝线（本安信号线）必须与非本安电缆（如 220V 动力线、普通 I/O 线）严格保持距离（通常为 50mm 以上的物理隔离），并分槽敷设，防止非本安能量串入。

2. 电源配给限制： 整个 1797 FLEX Ex 框架必须由专门的本安电源模块（如 1797-PS1E 或 1797-PS2E）供电，绝对不能引入标准的 24V DC 工业电源。

3. 开关电阻匹配： 如果现场使用的是普通的机械干触点（Dry Contact）开关，必须在开关端并联和串联特定的电阻（通常为 10kΩ 和 1kΩ），以便模块能够区分“开关断开”与“线缆断线”、“开关闭合”与“现场短路”。

4. 环境密封： 尽管模块本身是本安的，但它必须安装在符合工业防护等级（如 IP54 或更高，取决于具体区域要求）的防爆箱或控制柜内，以防止水汽和灰尘侵蚀。

5. 产品应用

1797-IBN16 广泛应用于化工、制药和油气等需要将电子设备延伸至高危防爆区的行业：

• 石油与天然气： 钻井平台、采油厂和炼油厂的阀门限位开关位置回传、紧急手动按钮输入。

• 化学工业： 反应釜安全门限位、搅拌机运行状态、防爆型液位开关的信号采集。

• 制药与喷涂： 洁净室或喷漆车间（极易积聚易燃挥发物）内的各类接近传感器输入。

• 面粉与粉尘环境： 粮食仓储、煤矿等存在爆炸性粉尘环境中的机械开关监控。
