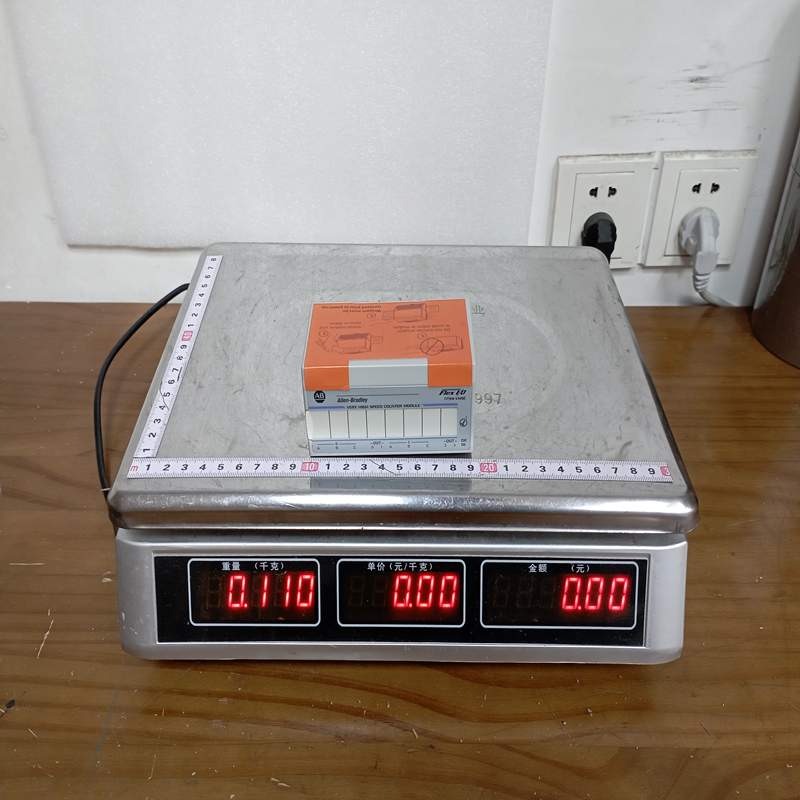

Allen-Bradley (罗克韦尔) 1794-VHSC 是一款隶属于 FLEX™ I/O 系列的 高计数器/甚高速计数器模块 (Very High Speed Counter Module)。它主要用于智能接收、处理工业现场来自编码器、高速接近开关等设备发出的高速脉冲信号，是实现精确运动控制和位置测量的关键硬件。
1. 产品详细说明
1794-VHSC 是一款分布式高速计数模块，必须插入到 FLEX I/O 的底座（如 1794-TB3 或 1794-TB3S）上使用。
-
双通道设计： 该模块包含 2个独立的高速计数通道，每个通道都可以配置为单端或差分输入。
-
灵活的计数模式： 支持增量编码器（A/B 相正交输入）、脉冲/方向（Pulse/Direction）控制以及简单的向上/向下（Up/Down）计数。
-
片上输出（Outputs on Board）： 模块自带 2个高速物理输出点。它可以直接在模块内部根据计数器设定的预置值（Preset）触发输出，无需等待 PLC 主 CPU 的扫描周期，从而实现微秒（$\mu s$）级别的超高速联锁响应。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1794-VHSC |
| 生产品牌 | Allen-Bradley (Rockwell Automation) |
| 计数通道数 | 2 个独立高速计数通道 |
| 最高输入频率 | 1 MHz (在 5V 差分输入下) / 500 kHz (在 12-24V 单端输入下) |
| 计数器分辨率 | 24 位 (最大计数值: 16,777,215) 或 16 位可选 |
| 输入电压范围 | 5V DC (RS-422 差分) 或 12V…24V DC (单端) |
| 模块自带输出 | 2 路固态输出 (电流源型，最大 0.5A/点) |
| 输出响应时间 | 模块内部硬联锁响应时间 < 25 $\mu s$ |
| FLEX I/O 总线电流 | 5V DC 时为 5 mA |
| 外部供电电压 | 24V DC (额定范围: 19.2…31.2V DC) |
3. 产品优势
-
超高频率与精度： 支持高达 1 MHz 的输入频率，能够完美捕捉高分辨率旋转编码器在极高转速下的每一个脉冲，避免丢步。
-
摆脱 PLC 周期限制（零延迟响应）： 其内置的“预置值比较”功能由模块内部芯片硬件执行。当计数达到设定目标时，自带的输出点可在 25 微秒内直接动作，彻底消除了网络传输延迟和 PLC 扫描周期的时滞。
-
模块化分布式架构： 作为 FLEX I/O 系列的一员，它可以通过 EtherNet/IP、ControlNet 或 PROFIBUS 等通讯适配器挂载在距离现场最近的分布式 I/O 柜内，大幅减少了昂贵的高速屏蔽电缆的布线距离。
-
丰富的滤波功能： 具有可编程的输入数字滤波器（如 10 $\mu s$、50 $\mu s$ 等），能有效滤除工业现场因大型变频器或接触器打火产生的毛刺干扰。
4. 注意事项 (Cautions)
-
接线与屏蔽： 高速脉冲信号极易受到电磁干扰。必须使用双绞屏蔽线连接编码器与 1794-VHSC，且屏蔽层应在靠近模块侧单端良好接地。
-
电压跳线匹配： 模块支持 5V 和 24V 信号。接线时必须严格对照手册，确保通道的电压配置（如 A、B、Z 相引脚）与编码器的输出电平（TTL 差分还是 HTL 推挽）完全一致，否则极易烧毁输入回路。
-
底座选择： 该模块通常需要配合 1794-TB3 或 1794-TB3S 接线底座。在规划控制柜空间和订货时，请务必单独购买底座。
-
严禁带电拔插： 尽管某些 FLEX I/O 支持热插拔（RIUP），但在高速计数工作或配置参数写入期间，强烈建议断开 24V 现场电源后再插拔模块，以防数据丢失或硬件损坏。
5. 产品应用
1794-VHSC 广泛应用于需要高速计数、测速、定位和精密同步的自动化系统：
-
飞剪/追剪控制（Flying Shear）： 在冶金轧钢、纸张和塑料薄膜切割线上，通过旋转编码器计算材料长度，实现不停机状态下的精准裁剪。
-
包装与灌装机械： 用于计算传送带上瓶子或包装盒的移动距离，并在到达指定位置时，由模块输出直接触发喷码、贴标或灌装电磁阀。
-
起重机与仓储堆垛机定位： 接收激光测距仪或行走轮编码器的反馈脉冲，实时监测移动设备的绝对或相对位置，防止冲顶。
-
精密测速： 接收轮速传感器或透平机械的齿轮脉冲，进行高精度的转速（RPM）和加速度计算。
