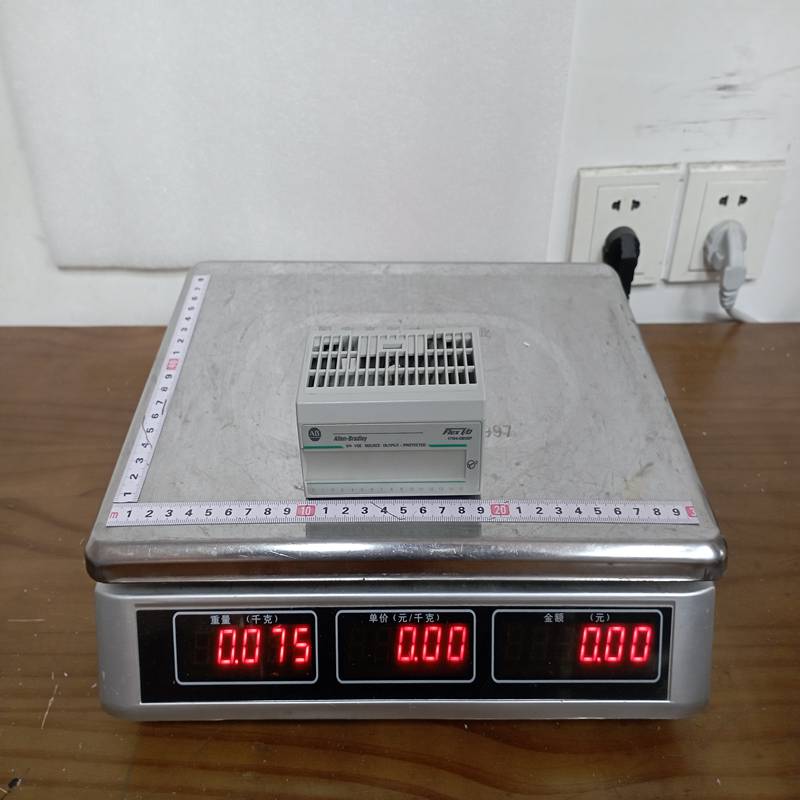

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1794-OB16P 是一款属于 FLEX I/O™ 系列的高可靠性 分布式离散输出模块。它专为工业现场的分布式控制而设计，通过网络适配器（如以太网、ControlNet 或 DeviceNet）将 PLC 的控制信号延伸至生产线的最前端。
其型号中的 “P” 代表 “电子保护（Protected）”，这是该模块最核心的技术特征。
1. 产品详细说明
1794-OB16P 是一款 16 通道、24V DC 源型（Sourcing）数字量输出模块。
该模块采用模块化设计，必须插入到 Flex I/O 的终端基座（Terminal Base，如 1794-TB2, 1794-TB3 等）上才能使用。它最大的特点是内置了电子短路保护功能，当某一个外部通道发生短路或过载时，模块能够自动切断该通道的电流，防止烧毁模块，并在故障排除后自动恢复或通过程序重置。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1794-OB16P |
| 所属系列 | FLEX I/O |
| 输出通道数 | 16 路（源型输出，Sourcing） |
| 额定工作电压 | 24V DC (额定范围: 10V 至 31.2V DC) |
| 单点持续电流 | 最大 0.5 A |
| 模块总电流 | 最大 8.0 A (16 通道 $\times$ 0.5 A) |
| 电子保护触发电流 | 每点约 1.0 A 至 2.0 A 时触发保护 |
| 漏电流 (断开状态) | 最大 1.0 mA |
| 响应时间 | 接通(ON) < 0.5ms / 断开(OFF) < 1.0ms |
| 模块内部功耗 | 典型值 5.3 W @ 24V DC |
| 工作温度 | -20°C 至 +55°C (-4°F 至 +131°F) |
3. 产品优势
-
智能电子保护 (Short-Circuit Protection)： 无需外接保险丝。当现场线路发生短路时，模块会自动锁定受影响的通道，而其他正常通道继续工作，极大提升了系统的防错能力。
-
分布式布线： FLEX I/O 系列支持将模块直接安装在机器附近，大幅减少了现场到中央控制柜之间的长距离电缆接线，降低了施工成本。
-
支持热插拔 (RIUP)： 在系统带电运行的情况下，可以直接拔下旧模块并插上新模块（需确保现场安全），缩短了设备的停机维护时间。
-
诊断功能： 可以通过 PLC 软件（如 Studio 5000）在线监控模块的故障状态，精确定位到具体是哪一个通道发生了过载。
4. 注意事项 (Cautions)
-
基座匹配： 1794-OB16P 是一个空卡件，必须配合 1794-TB2、1794-TB3 或 1794-TBN 等终端基座 使用。选型和接线时需仔细核对基座的接线端子定义。
-
源型（Sourcing）接线： 作为源型输出模块，激活时输出端会提供 +24V DC 电压。因此，现场负载（如电磁阀线圈）的另一端必须连接到直流电源的 公共负极（COM/GND）。
-
过载恢复机制： 电子保护触发后，模块会尝试周期性地重新接通（以检测故障是否消失）。如果外部持续短路，模块会反复受热，虽然有保护，但长时间短路仍应尽早排除。
-
感性负载吸收： 在驱动大功率电磁阀、接触器等感性负载时，建议在负载两端并联续流二极管（1N4004 等），以吸收反向电压浪涌，延长模块内部元件寿命。
5. 产品应用
1794-OB16P 广泛应用于汽车制造、食品包装、水处理等各种需要分布式控制的工业场景：
-
阀岛与电磁阀控制： 集中控制传送带气缸、气动阀门的动作。
-
现场指示系统： 驱动分布式操作箱上的前置指示灯、声光报警器。
-
中间继电器驱动： 作为 PLC 的输出缓冲，去驱动控制柜内的大电流交流/直流接触器。
-
流水线协同： 在大型输送系统、分拣系统中作为网络节点的远程 I/O 模块，执行就地控制。
