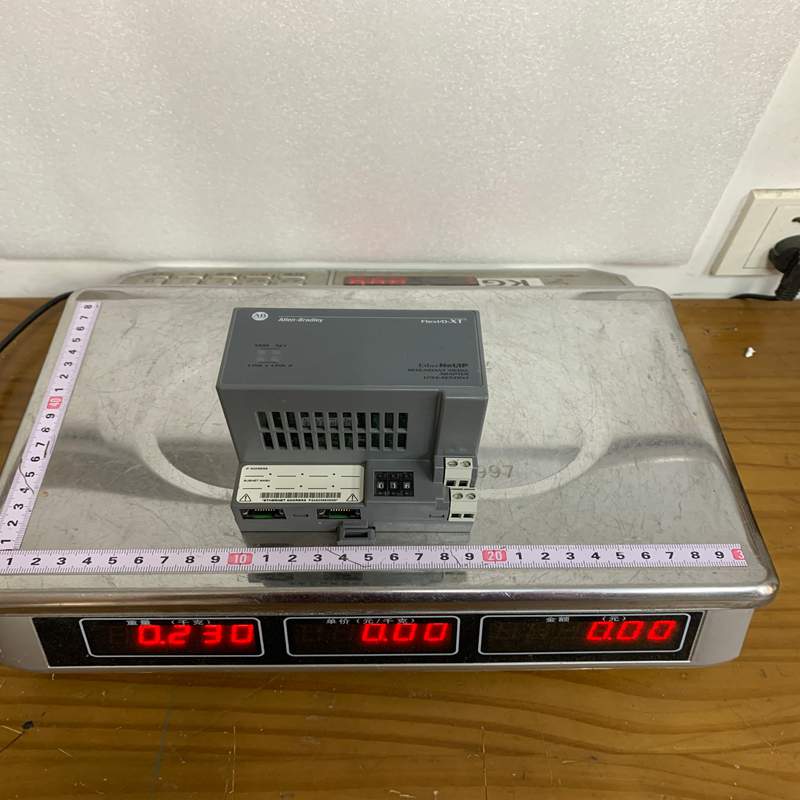

Rockwell Automation（罗克韦尔自动化）旗下的 Allen-Bradley 1794-AENTRXT 是一款属于 FLEX™ I/O XT 系列 的高性能 双端口 EtherNet/IP 适配器模块。
型号后缀中的 “R” 代表支持 DLR（设备级环网，Device Level Ring） 冗余拓扑，而 “XT”（Extended Temperature）则代表极值环境（宽温/防腐蚀） 加强版本。该模块充当分布式 I/O 系统与上位 PLC（如 ControlLogix、CompactLogix）之间的通讯桥梁。
1. 产品详细说明
1794-AENTRXT 设计用于在严苛的工业环境中将最多 8 个 FLEX I/O 模块 接入 EtherNet/IP 工业以太网。
-
双 RJ-45 端口： 板载 2 个 10/100 Mbps 以太网接口，支持线性（Linear）或环形（DLR）网络拓扑。在 DLR 拓扑中，即使某段网线断开，网络也能在毫秒级内完成自愈，确保通讯不中断。
-
XT（极值环境）防护： 内部电子元器件经过三防漆防腐涂层处理（Conformal Coating），符合 ANSI/ISA-71.04 G3 级防腐标准，同时支持更宽的工作温度范围（-25°C 至 +70°C）。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1794-AENTRXT |
| 生产品牌 | Allen-Bradley / Rockwell Automation |
| 支持 I/O 模块数 | 最多支持 8 个 FLEX I/O 模块 |
| 通讯协议 | EtherNet/IP (支持 DLR 环网 / 线性 / 星型拓扑) |
| 端口与速率 | 2 × RJ-45 铜缆接口 (10/100 Mbps 自适应) |
| 工作电源 | 24V DC (允许范围: 19.2V 至 31.2V DC) |
| 典型/最大功耗 | 典型 400 mA @ 24V DC / 最大 6.1 W |
| 三防漆涂层 | 有 (Conformal Coated, ISA-71.04 G3 标准) |
| 工作温度 | -25°C 至 +70°C (-13°F 至 +158°F) |
| 安装方式 | DIN 导轨或面板螺栓固定 |
3. Product Advantages (产品优势)
-
网络冗余与极高可用性： 支持 DLR（设备级环网），当单点网线故障时无需外部交换机介入即可实现无缝网络切换，大大提升系统运行可靠性。
-
抗恶劣环境能力强（XT 系列）： 加强的宽温范围和防腐蚀涂层（G3 级），使其能够轻松应对户外控制柜、化工厂等高温、高湿度及强腐蚀性气体的严苛环境。
-
热插拔与灵活组态： 继承了 FLEX I/O 系列的特点，底座与模块分离，支持在系统供电状态下对后端 I/O 模块进行带电热插拔（RIUP）和在线替换。
-
节省控制柜空间： FLEX I/O 模块化结构极其紧凑，双端口设计还省去了在终端控制柜内安装独立工业交换机的空间与成本。
4. 注意事项 (Cautions)
-
IP 地址配置： 模块出厂状态默认为 BOOTP/DHCP 模式。在首次上电调试前，需要使用 Rockwell 的 BOOTP/DHCP 工具，或通过硬件拨码开关/Studio 5000 软件进行 IP 地址分配。
-
电源与容量规划： 1794-AENTRXT 自身及背板上挂载的 8 个 I/O 模块均由 24V DC 供电（如 1794-PS3 电源模块）。选型时必须计算所有 I/O 卡件的总背板电流，确保电源功率充足。
-
DLR 环网设置： 在构筑 DLR 环网拓扑时，必须在网络中指定一台设备作为“环网监督员（Ring Supervisor，通常为 ControlLogix 的 EN2TR 模块）”，1794-AENTRXT 本身主要作为“环网节点（Ring Node）”运行。
-
严禁带电拔插适配器本身： 虽然背板上的 I/O 模块支持热插拔，但1794-AENTRXT 适配器本身在带电状态下不可拔除，否则会导致整个机架背板通讯中断，甚至引发机器误动作。
5. 产品应用
1794-AENTRXT 广泛应用于对网络可靠性和环境耐受力均有极高要求的工业自动化场景：
-
石油与天然气 / 石化工程： 户外采油树、炼油厂管网监控（得益于 -25~70°C 的宽温和 G3 防腐特性）。
-
海上平台与船舶自动化： 高盐雾、高湿度的海洋工程分布式采集与控制。
-
风力发电与新能源： 安装于风力发电机塔筒或机舱内的控制柜，应对昼夜剧烈的温差变动。
-
大型冶金与矿山设备： 现场粉尘大、环境恶劣的远程分布式 I/O 站。
