A-B 1794-AENT 以太网通讯适配器

¥888.00

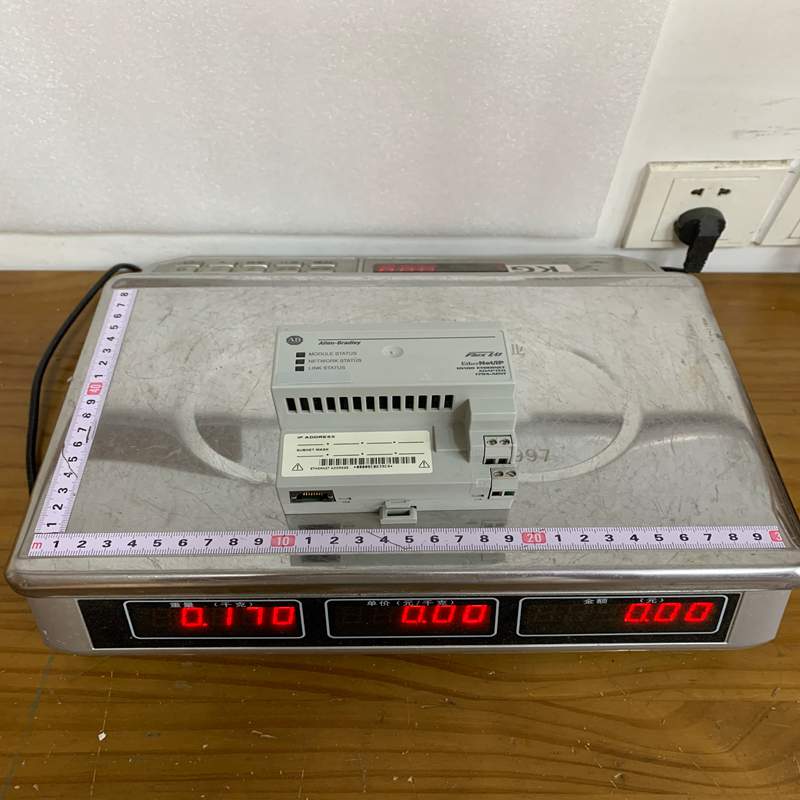

A-B 1794-AENT 以太网通讯适配器

品牌：A-B 型号：1794-AENT
原产国:美国 重量：1.43kg
快递：顺丰包邮
价格：欢迎来电咨询
货期：现货
全新正品 货期短 价格优 产品齐 可开发票

库存 3 件

分类： SKU： 1756-IB16I/A-1

描述

产品描述   产品功能    技术资料

Allen-Bradley (罗克韦尔) 1794-AENT 是一款高性能的 FLEX I/O 以太网/IP 通信适配器（EtherNet/IP Adapter）。它是罗克韦尔分布式 I/O 系统中的核心组件，负责将现场的 FLEX I/O 模块连接到 EtherNet/IP 工业以太网网络中，实现与主控 PLC（如 ControlLogix 或 CompactLogix）的高速数据交换。

1. 产品详细说明

1794-AENT 充当了现场物理信号与上层网络之间的“翻译官”。

  • 网络桥接： 它能够将多达 8 个 FLEX I/O 模块（包括数字量、模拟量、热电阻/热电偶等各种模块）网罗在单一的节点下。

  • 通信能力： 支持 10/100 Mbps 自适应以太网连接，能够实现高速、确定性的 I/O 数据传输。

  • 系统集成： 在 Rockwell 的 Studio 5000 (RSLogix 5000) 软件中具有极高的集成度，支持直接配置、在线诊断和远程监控。

2. 产品参数 (Product Parameters)

参数项目 规格详情
产品型号 1794-AENT
产品系列 FLEX I/O 系统
通信接口 1 个 RJ45 工业以太网接口 (10/100 Base-T)
通信协议 EtherNet/IP (支持 TCP/IP 和 UDP/IP)
最大 I/O 模块数量 可扩展连接最多 8 个 FLEX I/O 模块
额定输入电压 24V DC (范围: 19.2V 至 31.2V DC)
外壳电流容量 最大 640 mA @ 5V DC (用于给后面板 I/O 供电)
网络连接数 支持最多 5 个 TCP 连接和多达 20 个 CIP 连接
工作温度 -20°C 至 +55°C (-4°F 至 +131°F)
防爆/认证 CE, c-UL-us, Marine, Class I Div 2 等

3. 产品优势

  • 模块化与空间节省： FLEX I/O 系统以体积小巧著称。1794-AENT 配合分布式本地机架，可以大量减少现场电缆直接拉回到主控制柜的接线成本。

  • 高速且确定性： 基于标准 EtherNet/IP 协议，不仅能满足大规模离散 I/O 的毫秒级刷新要求，也能稳定传输复杂的模拟量和过程控制数据。

  • 强大的软件支持： 支持 Rockwell 的 ADC（自动设备配置） 功能。如果现场适配器损坏，更换新硬件后，PLC 会自动将原有配置下发给新模块，无需手动重新编程。

  • 旋转拨码开关设定： 模块正面配有 3 个旋转拨码开关，可以直接在硬件上设定 IP 地址的最后三位数（192.168.1.xxx），极大地简化了初始网络设置。

4. 注意事项 (Cautions)

  1. 供电隔离： 1794-AENT 需要外部 24V DC 供电。为了防止工业现场的电机或变频器噪声干扰通讯，建议为其使用独立的、带滤波的工业稳压电源。

  2. 底座电流限制： 模块内部提供的 5V DC（最大 640mA）主要用于驱动后面相连 I/O 模块的板载逻辑电路。在规划机架时，必须计算所有 I/O 模块的 5V 电流总和，切勿超载（若超载需分设机架或使用功率扩展模块）。

  3. 网络拓扑局限： 标准 1794-AENT 仅带有 1 个 RJ45 网口。如果您需要构建单重星型以外的拓扑（如设备级环网 DLR 环网），需要选择带有双网口的 1794-AENTR 模块。

  4. 接地规范： FLEX I/O 系统的 DIN 导轨必须保持良好接地，适配器通过底部的金属弹片与导轨连接，接地不良会导致以太网数据包丢失或瞬态干扰。

5. 产品应用

1794-AENT 广泛用于各种中大型现代化工业生产线的分布式控制中：

  • 汽车制造： 冲压、焊接和总装车间中，远离中央主柜的分布式气阀岛和接近开关采集。

  • 水处理与环保： 分布在厂区各个角落的泵站、加药间及沉淀池的远程数据采集与控制。

  • 输送与仓储物流： 自动化立体仓库、大型输送机沿线的传感器接入。

  • 冶金与造纸： 复杂工艺流程中，各类中转电气室 I/O 的集中联网。
