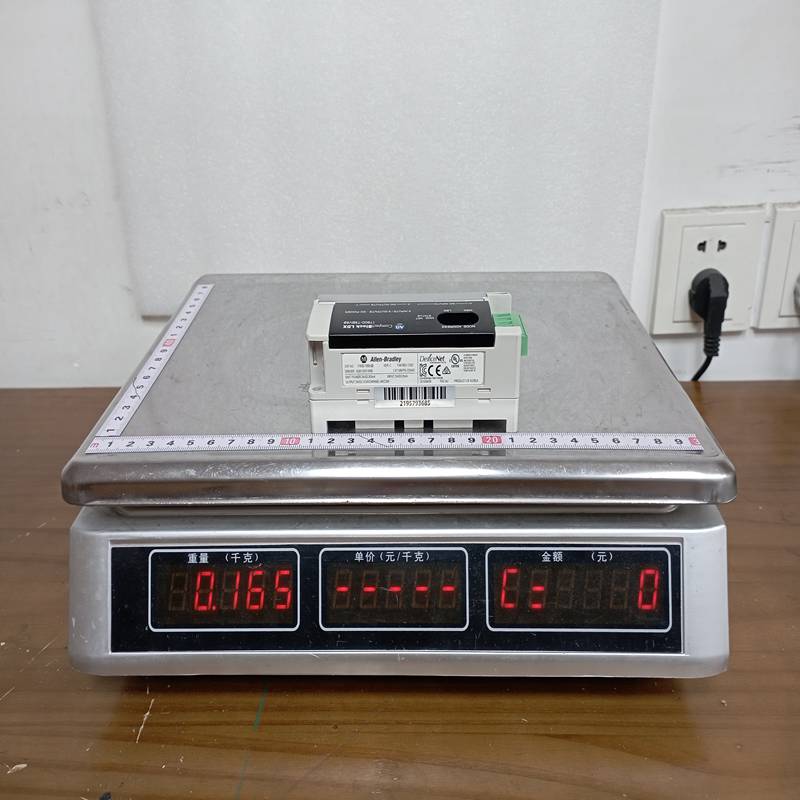

Allen-Bradley (罗克韦尔) 的 1790D-T8BV8B 是一款属于 CompactBlock LDX I/O 系列的离散式混合模块。它专为 DeviceNet 网络设计，是一种高度紧凑、经济高效的分布式 I/O 解决方案，非常适合安装在靠近传感器的现场空间。
1. 产品详细说明
1790D-T8BV8B 是一款“八进八出”的离散混合模块：
-
输入端： 包含 8 个 24V DC 漏型 (Sinking) 输入点。
-
输出端： 包含 8 个 24V DC 源型 (Sourcing) 输出点。
-
网络通讯： 通过内置的 DeviceNet 接口直接接入工业网络，无需额外的通信适配器。
-
设计结构： 采用一体化设计，端子块与通讯电子元件集成在一个模块内，外形小巧，极大地节省了控制柜空间。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1790D-T8BV8B |
| 系列 | CompactBlock LDX |
| I/O 数量 | 16 点 (8 入 / 8 出) |
| 输入规格 | 24V DC 漏型 (Sinking), 类型 3 |
| 输出规格 | 24V DC 源型 (Sourcing), 晶体管输出 |
| 输出电流 | 每点最大 0.5 A |
| 通讯协议 | DeviceNet |
| 节点地址设置 | 通过旋转开关 (00-63) 设置 |
| 工作电压 | 11…25V DC (由总线或外部提供) |
| 安装方式 | DIN 导轨安装或面板安装 |
3. 产品优势
-
成本效益高： 将输入和输出集成在单个紧凑模块中，降低了每个 I/O 点的平均成本。
-
节省空间： 低剖面设计使其能够安装在狭窄的接线盒中，减少了从传感器到主控制柜的长距离布线。
-
快速安装： 采用可插拔端子块，接线和维护非常简单。
-
网络兼容性： 作为标准的 DeviceNet 节点，它可以轻松集成到任何支持 DeviceNet 的 PLC 系统（如 ControlLogix 或 SLC 500）中。
4. 注意事项 (Cautions)
-
极性匹配： 该模块的输入为漏型 (Sinking)，输出为源型 (Sourcing)。在连接现场传感器和执行器时，请务必确认极性是否匹配（例如，输入端需要接入源型传感器信号）。
-
DeviceNet 电源： 确保 DeviceNet 网络的电源供应稳定且在 11-25V DC 范围内，同时需注意网络终端电阻的正确安装。
-
电流保护： 虽然晶体管输出响应快，但严禁超载。如果驱动大电流感性负载，建议加装续流二极管保护输出电路。
-
环境防护： 该模块防护等级较低，通常需要安装在防护等级为 IP54 或更高的工业控制柜内，以防止水滴和粉尘进入。
5. 产品应用
1790D-T8BV8B 广泛用于分布式、简单的逻辑控制场合：
-
物料输送： 监控传送带上的光电开关（输入）并控制小型拨杆或阻挡器（输出）。
-
机床附件： 连接限位开关、状态指示灯和气缸电磁阀。
-
包装机械： 在分布式节点上处理简单的逻辑判断，减少主电缆束的体积。
-
分布式监控： 用于远程泵站或风机的启停反馈和基本开关控制。
