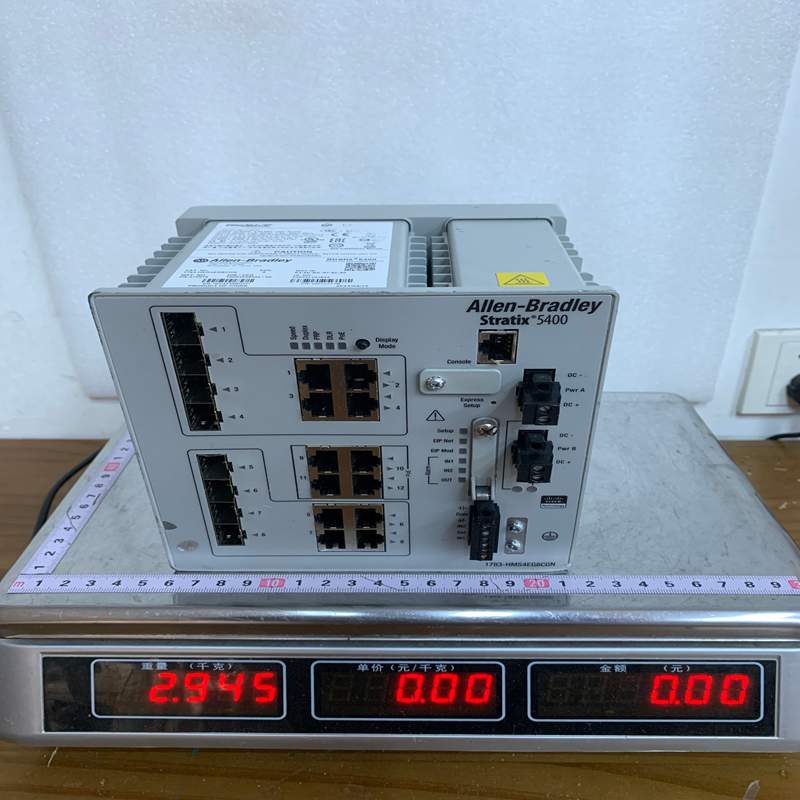

A-B 1783-HMS4EG8CGN 工业以太网交换机

一、产品详细说明

二、产品参数

三、产品优势

1. 工业级硬件：宽温‑40~70℃，抗振动抗干扰，适配车间、机柜恶劣工况，区别普通商用交换机。
2. PoE + 供电一体化：4 端口 PoE+，可直接给工业摄像头、无线 AP、现场终端供电，减少现场电源布线。
3. 接口灵活扩展：8 个 Combo 复合端口，RJ45 网线与 SFP 光纤模块自由切换，方便长距离光纤组网。
4. 罗克韦尔生态深度兼容原生支持 EtherNet/IP、DLR 环网协议，和 AB PLC 控制系统无缝适配，可在 Studio5000 软件内直接配置、诊断交换机，无需第三方软件。
5. 可靠冗余网络：DLR 环网故障自愈，网络链路断开自动切换，保障工业控制网络不断网。
6. 故障告警输出硬件继电器告警触点，网络异常可触发外接声光报警，方便运维。
7. 支持 1588 时间同步，满足工业设备高精度对时需求。

四、注意事项

1. 产品已停产：原厂不再出货，采购只能选二手 / 备件，新项目优先选用替代型号，备件项目做好库存规划Rockwell A…。
2. 供电要求：使用直流 12‑54V 工业电源；PoE 总功耗不能超过 124W，超负荷会端口降功率或断电。
3. Combo 端口互斥：每个 combo 口，RJ45 和 SFP 光口同一时间只能使用其中一个，不能同时工作。
4. 接地必须做好：设备外壳可靠接地，防止工业现场浪涌、静电损坏网口。
5. 仅二层功能，无三层路由，跨网段通信需要额外路由器 / NAT。
6. SFP 光模块需要选用罗克韦尔兼容工业 SFP 模块，普通商用光模块可能识别异常。
7. 告警继电器只是无源触点，外部回路电压电流不能超过额定值（30V DC 1A /48V DC 0.5A），超规格会烧毁继电器。
8. 安装机柜要预留散热空间，环境温度不可超过 70℃，高温会降低设备寿命。

五、产品应用

1. 自动化产线：汽车、包装、物流流水线 EtherNet/IP 控制网络，连接 PLC、伺服、HMI 人机界面。
2. 工厂视频监控：PoE 端口直连工业摄像头，构建车间监控网络。
3. DCS、PLC 控制系统机柜，工厂主控柜网络汇聚交换机。
4. 物流仓储、立体库，构建 DLR 冗余环网，保障高可靠工业通信。
5. 水处理、冶金、矿山等工况恶劣的工业现场网络。
