一、产品详细说明
1783‑ETAP2F 是罗克韦尔 Allen‑Bradley Stratix 系列EtherNet/IP 网络分接器（TAP），并非普通交换机，专为 Device‑Level‑Ring（DLR 设备级环网）设计。
硬件配置：1 个 RJ45 铜缆设备口 + 2 个 100Base‑FX 多模光纤 LC 接口，实现铜缆‑光纤混合组网，用来构建线性、环形工业以太网拓扑，实现环网自愈，延长通信距离，隔离工业现场电磁干扰。
产品状态：原厂 2026‑08‑31 正式停产，替代型号：1783‑ETAP1T2SFPRockwell A…。原产地：美国，标准质保 1 年Rockwell A…。
二、产品参数
| 项目 | 参数 |
|---|---|
| 端口 | 1×10/100Mbps RJ45 铜口（自动协商全 / 半双工）；2×100Mbps 多模光纤 LC 接口 |
| 通信协议 | EtherNet/IP、CIP、TCP/UDP、支持 DLR 环网协议、IEEE1588 PTP 对时Rockwell A… |
| 供电 | DC20.4‑27.6V（标称 24VDC），最大电流 260mA，功耗 6.24W |
| 安装 | DIN35 导轨安装 / 面板安装，横竖均可安装 |
| 工作温度 | -25℃～+60℃ |

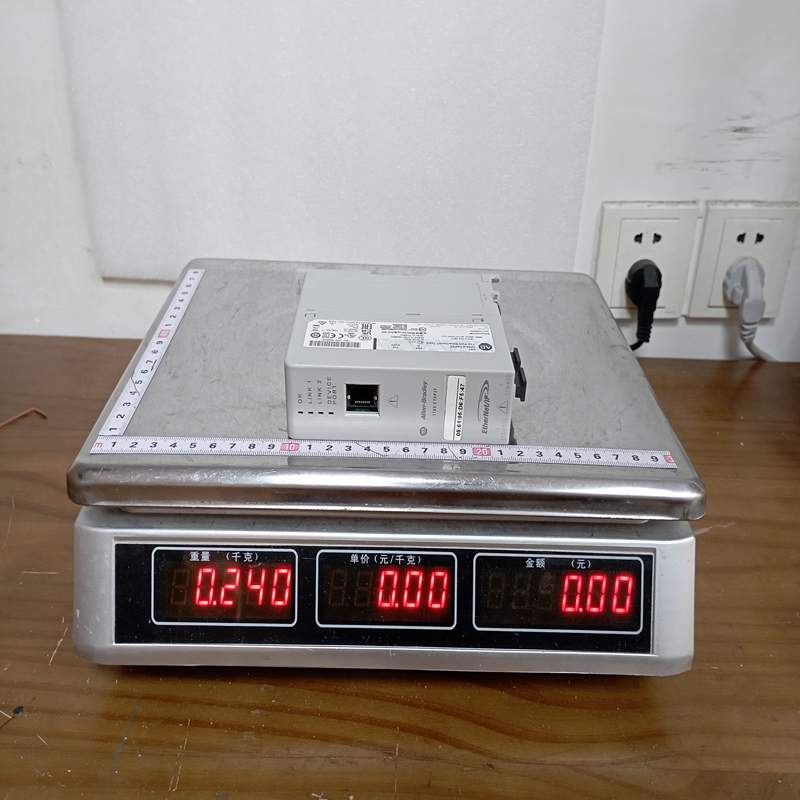

| 重量 | 0.2kg |
| 外形尺寸 | 宽 32mm × 高 132mm × 深 114mm |
| 指示灯 | OK、LINK1、LINK2、DEVICE PORT 状态 LED，快速排查链路故障 |
| 环网恢复时间 | ＜3ms，环网故障快速自愈Rockwell A… |
| 光纤距离 | 多模光纤最大 2km |
三、产品优势
- 光纤抗干扰：光纤链路隔绝强电磁干扰，适合变频器、电机、高压设备周边现场，避免铜缆网络受干扰丢包。
- DLR 环网冗余：支持设备级环网，某一处链路断裂网络自动自愈，设备不停机，降低生产线停机风险Rockwell A…。
- 铜光混合组网：同时支持铜缆设备接入与光纤长距离传输，无需额外光纤收发器，简化控制柜内部件。
- 体积小巧导轨式：薄型模块，直接卡装 DIN 导轨，节省控制柜安装空间。
- 诊断直观：面板 LED 直接显示电源、链路状态，现场调试维护简单；兼容 Studio5000 平台，可读取网络诊断信息。
- 协议原生兼容完美适配罗克韦尔 Logix 全系列 PLC，无需额外协议转换。
四、注意事项
- 本设备不是交换机，主要用于环网 / 线性拓扑，不能当做普通交换机大量扩展设备节点。
- 对接设备端口双工、速率必须匹配；一端自动协商、一端强制固定速率，会造成丢包、通信不稳定Rockwell A…。
- 光纤接口使用多模光纤，不可使用单模光纤，会造成无法通信。
- 供电必须保证 20.4‑27.6VDC，电压过低会出现随机断网，建议 24VDC 工业稳压电源供电。
- 已经进入停产生命周期，新项目优先选用替代型号 1783‑ETAP1T2SFP；旧设备备件采购注意甄别二手翻新件。
- DLR 环网组网，整个环网只能有 1 个环网主节点，配置错误环网无法正常工作。
- 外壳 IP30，只允许安装在控制柜内部，不可直接暴露在粉尘、水汽现场。
五、产品应用
- 汽车制造生产线：机器人、伺服、分布式 IO 的 EtherNet/IP 环网通信，利用光纤穿过强干扰焊接工位。
- 冶金、矿山、水处理：现场设备距离远、电磁环境恶劣，光纤延长网络传输距离，环网冗余保障系统不停机。
- 物流仓储自动化：立体仓库、分拣线设备级环网，单点线缆损坏不影响整套系统运行。
- 大型产线分布式控制系统：罗克韦尔 ControlLogix/CompactLogix 系统配套，实现跨区域长距离 EtherNet/IP 设备组网。
