A-B 1783-BMS20CL 以太网交换机

描述

产品描述   产品功能    技术资料

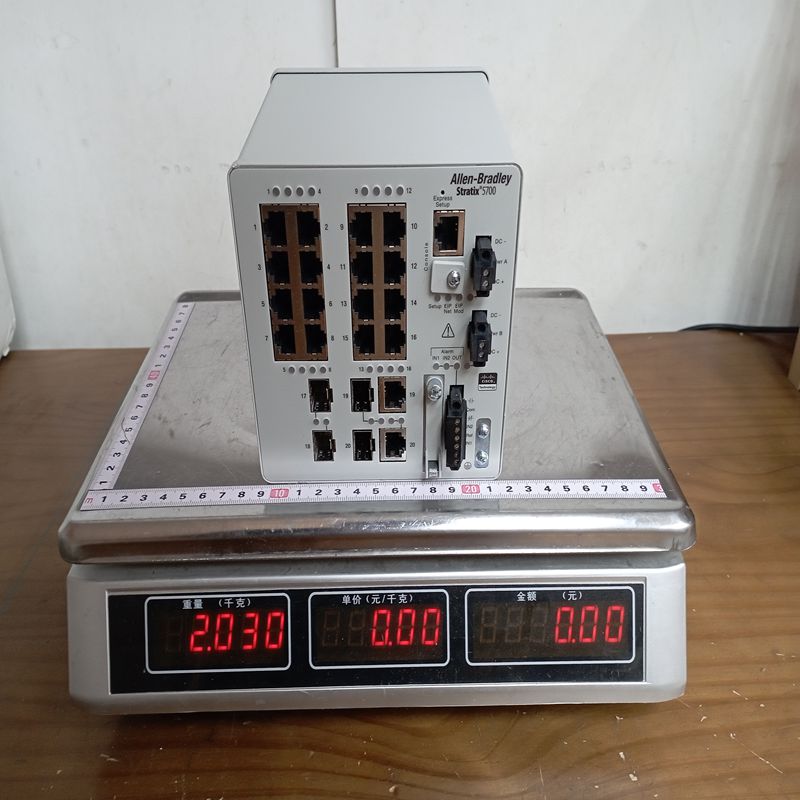

Allen-Bradley (A-B) 1783-BMS20CL 属于 Stratix 5700 系列工业级管理型以太网交换机。该产品由罗克韦尔自动化（Rockwell Automation）与思科（Cisco）联合开发，结合了思科优秀的网络技术（IOS）与罗克韦尔在工业领域的集成优势。

以下是关于该产品的详细中文说明：

1. 产品详细说明

1783-BMS20CL 是一款紧凑型、高性能的 20口管理型以太网交换机。它搭载了 Lite（精简版） 固件，专注于提供基础的管理功能和工业协议支持。

• 主要特点： 支持设备级环网（DLR）、集成思科 IOS（Internetwork Operating System）以增强安全性，并支持 Studio 5000 环境下的无缝集成。

• 端口配置：

  • 16 个 10/100 Mbps 快速以太网铜口（RJ45）。

  • 2 个组合端口（Combo Ports）：可选择 10/100 Mbps 铜口或 SFP 光纤插槽。

  • 2 个 10/100 Mbps SFP 光纤插槽。

2. 产品参数 (Specifications)

参数类别	详细规格
总端口数	20 口
固件类型	Lite (精简版)
输入电压	12 – 48V DC (额定 24/48V)
功耗	最大 30 W
工作温度	-40°C 至 +60°C (-40°F 至 +140°F)
外壳防护等级	IP30
安装方式	DIN 导轨安装
尺寸	129.5 x 127 x 135.8 mm
重量	约 2.04 kg
协议支持	EtherNet/IP, SNMP, IGMP Snooping, VLAN, DLR

3. 产品优势

• 深度的集成性： 提供 Studio 5000 附加配置文件 (AOP)，允许在 PLC 编程环境中直接进行配置和监控，且支持 FactoryTalk® View 面板。

• 工业环网可靠性： 内置 DLR (Device Level Ring) 功能，允许交换机作为环网节点或主管（Supervisor），在光纤或铜缆断开时实现快速网络自愈。

• 高安全性： 基于思科技术，支持访问控制列表 (ACL)、端口安全等功能，防止未经授权的访问。

• 简化维护： 支持可选的 SD 卡备份，在更换损坏的交换机时，只需插入原 SD 卡即可自动恢复所有配置，无需重新调试。

• 坚固耐用： 专为严苛的工业环境设计，具有更宽的工作温度范围和抗振动性能。

4. 注意事项

• 固件限制： 该型号为 Lite 版，不支持全功能版（Full）中具备的某些高级路由功能（如静态路由）或 NAT（网络地址转换）。购买前请确认是否需要 NAT 功能。

• 安装环境： 尽管具有 IP30 等级，但仍建议安装在干燥、通风且符合温度要求的电控柜内。

• 接地保护： 为防止电磁干扰（EMI）和静电损坏，必须确保交换机的接地端子正确连接至系统保护地。

• 电源极性： 连接双冗余直流电源时，请务必核对正负极，避免接错。

5. 产品应用

1783-BMS20CL 广泛应用于需要中大规模端口容量和高可靠性的工业场景：

• 大型机械设备： 协调多个控制器、人机界面 (HMI) 和驱动器之间的通讯。

• 制造业产线： 在汽车、包装、食品饮料等行业中作为单元/区域交换机使用。

• 基础设施监控： 用于水处理、隧道或远程站点的网络连接，支持长距离光纤传输（通过 SFP 模块）。

• 分布式系统： 作为 DLR 环网的核心组件，确保关键控制数据的传输不中断。
