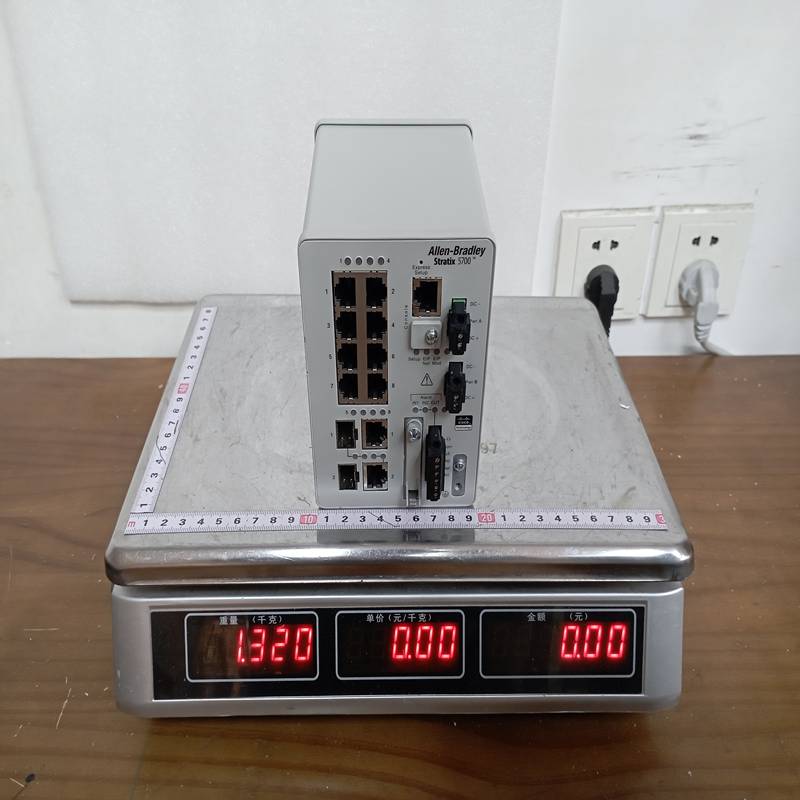

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1783-BMS10CGL 是一款工业级 Stratix 5700 系列全网管型以太网交换机（Managed Ethernet Switch）。它将罗克韦尔的自动化专业技术与思科（Cisco）的领先网络技术（集成 Cisco IOS）相结合，专门为严苛的工业生产环境设计。
1. 产品详细说明
1783-BMS10CGL 是一款高性能、紧凑型的工业网管型交换机。
-
端口配置： 它总共拥有 10 个端口，其中包括 8 个 10/100 Mbps 快速以太网铜缆端口（RJ45），以及 2 个百兆/千兆两用（Combo）端口（可配置为铜缆或插入 SFP 光纤模块）。
-
技术核心： 该交换机内置 Cisco IOS（Cisco 网络操作系统），具备强大的企业级网络安全、路由和管理功能。
-
架构融合： 它是罗克韦尔 CPwE（通用工业以太网架构） 的核心组件，支持 EtherNet/IP 协议，可以通过罗克韦尔的 Studio 5000 软件进行直接配置和诊断，实现了 IT（信息技术）与 OT（操作技术）的无缝融合。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1783-BMS10CGL |
| 产品系列 | Stratix 5700 |
| 总端口数 | 10 个 |
| 铜缆端口 | 8 个 10/100 Base-T (RJ45) |
| 通用（Combo）端口 | 2 个百兆/千兆两用端口 (SFP光口 或 RJ45电口) |
| 软件功能 | Lite 功能集（轻量级网管型），包含基础路由及网管功能 |
| 输入电压 | 12V 至 48V DC (支持直流双电源冗余输入) |
| 功耗 | 约 15 W 至 21 W (取决于端口加载情况) |
| 外壳材质 | 工业级塑料与金属复合外壳 |
| 工作温度 | -40°C 至 +60°C (-40°F 至 +140°F) |
| 防护等级 | IP30 |
| 安装方式 | DIN 导轨安装 |
3. 产品优势
-
IT 与 OT 完美融合： IT 部门熟悉其标准的 Cisco 命令行界面（CLI）和安全特性；OT 工程师则可以通过 Studio 5000 AOP（前向附加配置文件）在 PLC 编程软件中直接监控交换机状态。
-
高可靠性硬件： 无风扇设计、宽温运行能力，且支持 双直流电源冗余输入，即使一路电源断电，交换机仍能不间断运行。
-
支持精密同步（CIP Sync）： 针对需要高精度时间同步的运动控制（Motion Control）和伺服系统，提供出色的网络抖动控制。
-
网络安全保障： 支持端口安全（Port Security）、访问控制列表（ACL）等功能，防止未经授权的设备接入工厂内网。
-
SD 卡快速备份： 支持可拆卸的 SD 卡（选配），可自动备份交换机的配置文件和固件。当交换机损坏时，直接插卡到新设备即可完成替换，无需重新配置。
4. 注意注意事项 (Cautions)
-
Combo 端口互斥： 2 个千兆 Combo 端口中，如果插入了 SFP 光纤模块，对应的 RJ45 电口将自动失效，反之亦然。不能同时使用 12 个端口。
-
电源极性： 连接冗余直流电源时，请务必仔细核对正负极（$+V$ 和 $-V$）以及接地线，避免接错导致设备无法启动。
-
软件版本匹配： 功能集为 Lite 版本，不支持部分高级 Layer 3 路由功能（如完全版 NAT、OSPF 等），在进行复杂网络拓扑规划时需注意功能限制。
-
环境防尘： 虽然能在高温下运行，但防护等级为 IP30。如果现场有严重的导电性粉尘、油污或水雾，必须将其安装在符合相应防护等级（如 IP54/IP65）的控制柜内。
5. 产品应用
1783-BMS10CGL 广泛应用于建立机器级或单元级的工业网络架构中：
-
离散制造与汽车工业： 连接 PLC、HMI、变频器、机器人控制器以及现场 I/O 模块，构建高速 EtherNet/IP 通信网络。
-
机器控制与伺服系统： 利用其对 CIP Sync 流量的优化能力，应用于多轴精密运动控制网络。
-
分布式 I/O 网络： 作为控制柜内的中心交换机，将本地和远程扩展机架的数据汇聚到主控制器。
-
水处理与基础设施： 在水厂、泵站或输送线等分布式站点中，利用光纤 Combo 端口实现数公里远距离的光纤环网连接。
