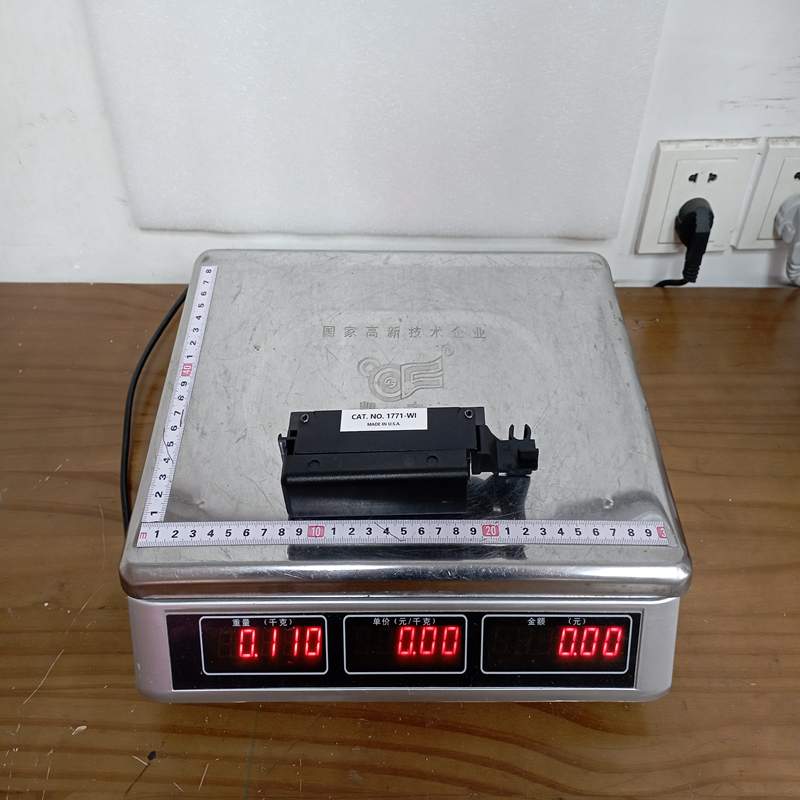

Allen-Bradley (罗克韦尔) 1771-WI 是一款隶属于经典 PLC-5 / 1771 I/O 系统 的脉冲输入/计数器模块（Pulse Input / Counter Module）。在工业自动化发展史中，1771 系统以其极其坚固的机架式结构和长达数十年的生命周期而闻名，而 1771-WI 则是该系统中专门用于处理高频脉冲信号的核心卡件。
1. 产品详细说明
1771-WI 是一款专为接收高频脉冲而设计的双通道或多通道（取决于具体硬件子版本）智能计数模块。
在工业现场，普通的数字量输入模块（如 1771-IB）由于受到 PLC 扫描周期的限制，无法捕捉到速度极快的脉冲信号（如涡轮流量计、编码器或频率传感器输出）。1771-WI 模块内部集成了独立的微处理器，能够脱离 PLC CPU 的扫描周期，在本地以极高的速度对输入脉冲进行计数、累加或频率测量，然后将处理好的数据（如总脉冲数、当前频率）通过 1771 后板总线（Backplane）传送给 PLC-5 处理器。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-WI |
| 所属系统 | Allen-Bradley PLC-5 / 1771 Universal I/O |
| 输入通道数 | 典型为 2 个高频输入通道（支持独立配置） |
| 最高输入频率 | 最高可达 50 kHz 或 100 kHz（具体取决于输入信号电压和波形） |
| 输入电压范围 | 支持多种工业标准电平（如 5V DC TTL, 12V DC, 24V DC），可通过板载跳线调节 |
| 计数器位数 | 16 位或 32 位级联计数器 |
| 背板电流消耗 | 约 1.0 A @ 5V DC（由 1771 机架电源供电） |
| 隔离特性 | 通道与总线之间具有光电隔离（抗瞬态高压） |
| 接线端子 | 配合 1771-WN 外部接线端子臂使用 |
3. 产品优势
-
硬件级高速计数： 计数过程完全由模块硬件独立完成，不会占用 PLC 主 CPU 的扫描时间，确保在高频输入下绝不丢脉冲。
-
高抗干扰能力： 作为 1771 黄金时代的产物，该模块采用了极为厚重的工业级屏蔽和光电隔离设计，能够有效抵御电磁阀、变频器等产生的强烈工业噪声。
-
功能多样性： 不仅可以做单纯的脉冲累加器（计数模式），还可以通过计算单位时间内的脉冲数来测量频率（测速模式），或测量两个脉冲之间的时间间隔。
-
本质坚固： 1771 系统的机械结构极强，插拔寿命长，在极度恶劣的重工业环境中拥有极高的平均故障间隔时间（MTBF）。
4. 注意事项 (Cautions)
-
产品生命周期（关键）： 罗克韦尔 AB 1771 系列及 PLC-5 系统早已正式停产，现已进入完全淘汰/维护期。市面上现存的 1771-WI 多为库存备件（New Old Stock）或翻新件。不建议在新项目中使用，新项目应选择 ControlLogix (1756) 或 CompactLogix (1769) 系统。
-
信号匹配与跳线： 在将现场的传感器线缆接入模块前，必须查阅手册并调整模块内部的硬件跳线（Jumpers），使其与传感器的信号电平（如 5V 还是 24V）以及信号类型（集电极开路、差分还是磁敏）相匹配，否则可能无法识别信号或烧毁输入级。
-
屏蔽与接地： 高频脉冲信号极易受到空间电磁干扰。引入 1771-WI 的脉冲线必须使用屏蔽双绞线，且屏蔽层必须在控制柜端单点接地，严禁与动力线共用线槽。
-
端子臂锁紧： 1771 系统使用可拆卸的端子臂（Wiring Arm）。插回模块时必须确保上下两个塑料锁扣完全扣死，否则可能因接触不良导致计数数据随机跳变。
5. 产品应用
1771-WI 主要用于老旧但仍在运行的大型工业装置中，处理速度与流量相关的测量：
-
流量精确计量： 接收来自涡轮流量计、容积式流量计的脉冲输出，在化工厂或输油管道中进行流体总量的精准累加。
-
旋转速度测量： 连接磁性拾取器或测速发电机，监控大型蒸汽轮机、鼓风机或大型电动机的转速（RPM）。
-
简易位置跟踪： 接收来自旋转编码器的脉冲信号，用于造纸机械、钢厂轧机或起重机起升机构的粗略位置或线速度监控。
-
频率变换监控： 监控发送过来的工业频率信号，用于过程工业的连锁保护。
