A-B 1771-P5 PLC 电源模块

一、 产品详细说明

Allen-Bradley 1771-P5 是 PLC-5 系列及 1771 Universal I/O 机架专用的机架插槽式直流电源模块。该模块安装在 1771 I/O 机架（Chassis）内，占用 2 个标准槽位，直接将输入的直流电源转换为稳定可靠的 5V DC 输出，通过背板总线（Backplane）为机架内的 CPU 处理器（如 PLC-5/20, PLC-5/40 等）及各类数字量/模拟量 I/O 模块提供系统工作电源。

它专为需要直流供电（如 24V DC 工业电网、电池备用电源）的工业现场设计，并支持通过专用连接线缆（1771-CT）进行并联冗余/扩容使用。

二、 产品核心参数

• 品牌 / 厂商：Allen-Bradley / Rockwell Automation（罗克韦尔自动化）

• 产品型号：1771-P5

• 产品类别：PLC-5 机架式电源模块（Power Supply Module）

• 占用槽位：2 个 1771 机架槽位（2 Slots）

• 输入电压：

  • 标称输入电压：24V DC

  • 允许输入电压范围：20.5V DC ～ 30V DC

• 输出特性（背板输出）：

  • 输出电压：5.06V DC（±3.8%）

  • 输出电流：单模块最大 8 A

• 最大输入功率：57 W

• 熔断器/保险丝保护：内置 5A / 32V 普通熔断型保险丝（如 Bussmann MTH5）

• 掉电延迟时间（Power Loss Time Delay）：约 13.6 ms

• 隔离电压：输入线与机架接地间隔离测试为 1500V AC (RMS) / 2160V DC，持续 1 秒

• 并联扩容能力：可使用 1771-CT 电缆将两台 1771-P5 并联，实现最高 16 A 5V DC 输出

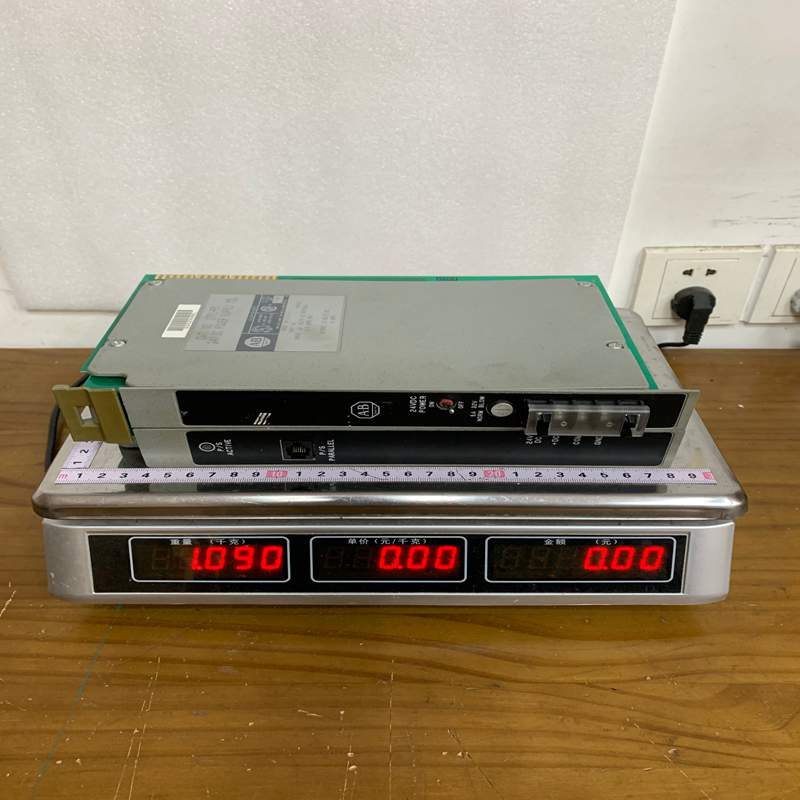

• 重量与尺寸：约 1.16 kg (2.56 lbs)

• 工作环境：

  • 工作温度：0°C ～ 60°C (32°F ～ 140°F)

  • 存储温度：-40°C ～ 85°C (-40°F ～ 185°F)

  • 环境湿度：5% ～ 95%（无凝露）

三、 产品优势

1. 直插式模块化设计：占用机架内槽位，无需额外在柜壁单独安装外置电源，大大节省控制柜内部空间并简化机柜布线。

2. 灵活的并联扩容：当单个机架内插入的 I/O 模块较多、总电流需求超过 8A 时，可通过 1771-CT 电缆将两个 1771-P5 模块并联，使背板供电能力提升至 16A。

3. 高电气隔离与抗干扰能力：内部具备良好的电气隔离（隔离电压达 1500V AC），并增强了抗电磁干扰（EMI Enhanced）性能，确保工业恶劣环境下的稳定运行。

4. 可靠的过载与短路保护：内置过压、过流保护机制，并在输入端配有安全保险丝，防范由于供电异常引发的设备损坏。

四、 注意事项

1. 容量计算（Backplane Power Budget）：

   • 安装前必须计算机架内所有模块（CPU、数字量/模拟量、通信模块等）的 5V DC 消耗电流之和。单块 1771-P5 最大提供 8A，若超载会导致系统反复重启或工作不稳定。

2. 防呆键（Keying Band）定位：

   • 在插拔电源模块前，请确保 1771 机架背板对应的键位插片（Keying Band）放置在正确位置（通常在 Pin 12-14 和 Pin 22-24），避免误插入其他电压等级的模块。

3. 输入电源质量要求：

   • 输入电压应保持在 20.5V 至 30V DC 之间。若使用整流电源，纹波峰峰值（Peak-to-Peak Ripple）应小于输入电压的 10%。

4. 断电操作与换用保险丝：

   • 更换保险丝或插拔模块时必须切断外部输入电源。更换保险丝必须使用同规格型号（5A, 32V 规格）。

5. 停产与备件维护：

   • 1771/PLC-5 属于 A-B 早期成熟的产品系列，官方已停产。对于现有老旧设备的日常维护，建议保持备品备件或定期检测电源电容老化情况。

五、 产品应用

• PLC-5 控制系统：作为 Allen-Bradley PLC-5 系统的核心电源，主要用于冶金、石油化工、汽车制造、造纸、水处理等工业领域的 PLC-5 控制机柜。

• 24V DC 供电场景：特别适用于采用 24V DC 直流母线供电、直流不间断电源（UPS）或电池组供电的控制系统中。

• 老旧设备升级与维护：目前广泛用于大型工矿企业已建成的 PLC-5/1771 系统的备件更换、故障维修以及扩容改造。
