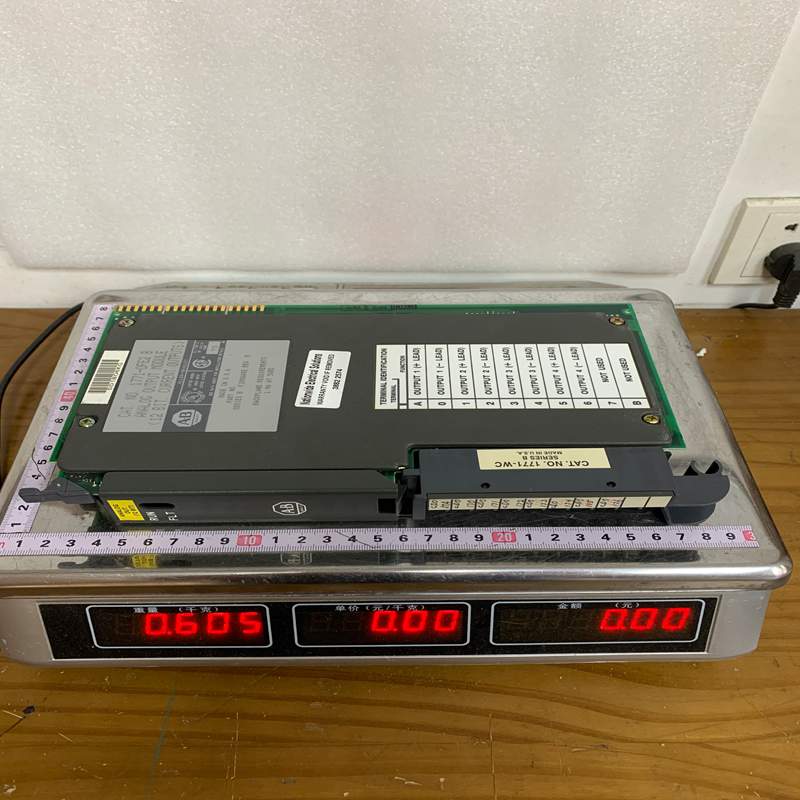

Allen-Bradley (罗克韦尔) 1771-OFE2 是一款隶属于经典 PLC-5 架构（1771 通用 I/O 系统） 的 四通道隔离型模拟量输出模块（模拟量电流输出卡件）。它能够将 PLC-5 控制器通过背板发送的数字量信号转换为精确的工业标准模拟量电流信号，用于控制现场的执行机构。
1. 产品详细说明
1771-OFE2 是标准的单槽宽度（Single-slot）卡件，设计安装在 1771 Universal I/O 机架中。
-
信号转换类型： 专为电流信号输出设计，提供 4 通道 4-20mA 直流电流。
-
通道隔离技术： 具有 1000V 通道间独立电气隔离（Differential & Isolated） 能力，能有效防止现场地电位差（Ground Loops）造成的信号干扰或设备损坏。
-
数据处理与缩放： 模块属于智能块传输（Block Transfer）模块，支持将控制器发送的自然二进制（12-bit）或 BCD 码 在卡件内部直接缩放（Scaling）为工程单位，减轻 CPU 计算压力。
-
接线臂设计： 配合专用的 1771-WH 或 1771-WC 现场接线臂（Field Wiring Arm） 使用，支持带电拔插模块（RIUP，Removal and Insertion Under Power）而无需拆卸现场接线。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-OFE2 |
| 所属系列 | Allen-Bradley PLC-5 / Bulletin 1771 I/O |
| 输出通道数 | 4 路独立隔离差分输出 |
| 输出信号范围 | 4 – 20 mA DC |
| 数字分辨率 | 12 位二进制 (12-bit Binary) |
| 隔离电压 | 1000V 通道间与通道对背板隔离 |
| 负载电阻上限 | 最大支持 1200 Ω / 通道 |
| 背板取电需求 | 5V DC @ 1.5 A (1.4A – 1.5A，无需外部 24V 供电) |
| 热量散发 | 26.9 BTU/hr |
| 配套接线臂 | Cat. No. 1771-WH 或 1771-WC |
| 状态指示灯 | 面板含 RUN（运行/绿色）与 FAULT（故障/红色）指示灯 |
3. Product Advantages
-
1000V 高隔离度： 各通道之间相互独立隔离，即便现场某个回路出现高压串入或严重接地故障，也不会破坏其他通道或烧毁 PLC 背板。
-
无需外部驱动电源： 模块直接从 1771 背板获取能量驱动 4-20mA 输出，简化了柜内 24VDC 供电分布设计。
-
带电热拔插（RIUP）： 结合 1771 螺钉式接线臂，在更换故障模块时无需切断控制柜总电源或拆卸螺钉接线，大幅缩短平均故障修复时间（MTTR）。
-
内置输出安全保护模式： 具备 Test/Last State 设定功能，当 PLC 通信中断或进入测试模式时，可预设输出保持当前值或强置为中点（Mid-scale）水平，防止生产过程失控。
4. 注意事项 (Cautions)
-
背板功耗计算： 1771-OFE2 从背板抽取高达 1.5A @ 5V DC 的较大电流。安装前务必计算该 1771 机架内所有模块的总电流，确保电源模块（如 1771-P4S 等）额定功率不超载。
-
机架槽位限制： 模块可插入通用 1771 机架的任意 Slot，但严禁安装在最左侧槽位（Slot 0），因为该位置必须留给 Remote I/O 适配器（如 1771-ASB）或 CPU。
-
防呆卡槽设置 (Keying)： 机架背板需要按照手册在指定引脚位置（Between 10/12 和 Between 26/28）插入塑料防呆条（Keying Bands），防止误插其他类型的电压卡件。
-
防静电防护 (ESD)： 模块内部包含敏感电子器件，拆装时须佩戴防静电手环。
-
生命周期提醒： 1771 / PLC-5 系列属于罗克韦尔已被替代的老旧系统（Legacy），新建项目建议采用 ControlLogix (1756 系列)，1771-OFE2 主要用于现存老工厂的备件替换与维护。
5. 产品应用
1771-OFE2 广泛应用于自动化程度较高的重工业生产线中的连续过程控制：
-
阀门开度控制： 驱动调节阀（Control Valves）的气动/电动定位器（4-20mA 信号输入）。
-
变频器/传动调速： 供给 VFD（变频器）频率给定信号，实现电机无极调速。
-
过程参数记录与显示： 驱动现场指针仪表、圆盘记录仪或将控制量转发给第三方显示设备。
-
加热与电力控制： 输出控制信号给固态继电器（SSR）或晶闸管调功器（SCR），调节工业炉的加热功率。
