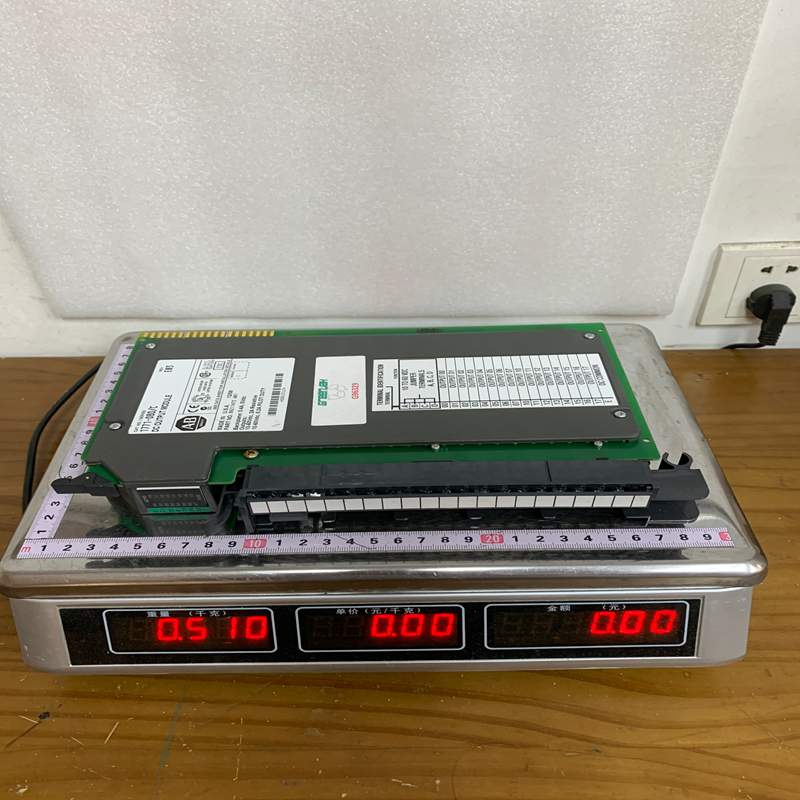

Allen-Bradley (罗克韦尔) 1771-OBD 是一款隶属于经典 PLC-5 / 1771 I/O 系统 的高性能 离散输出模块（Discrete Output Module）。虽然 1771 系列属于传统的经典平台，但在全球许多重工业、能源和制造领域的现有控制系统中，它依然作为核心的开关量控制单元发挥着重要作用。
1. 产品详细说明
1771-OBD 是一款 16 通道、直流数字量输出模块，专门设计用于在 PLC-5 框架中驱动各种直流负载。
-
输出结构： 该模块具有 16 个独立的输出通道，采用源型（Sourcing）配置。这意味着当通道接通时，模块内部的固态开关会将正电压（+VDC）输送到外部负载。
-
物理设计： 采用 1771 标准的单插槽（Single-slot）模块化封装，可直接插入 1771 I/O 机架中。前端配有可拆卸的接线端子排（Wiring Arm），使模块的更换无需拆解物理接线。
-
诊断与指示： 模块前部拥有一整列 LED 状态指示灯，可实时显示每个通道的通断状态（ON/OFF），为现场维护提供了极高的便利性。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-OBD |
| 通道数量 | 16 路独立输出通道 |
| 输出类型 | 直流源型晶体管 (Solid State – Sourcing) |
| 工作电压范围 | 10V DC 至 60V DC (额定电压通常为 24V DC 或 48V DC) |
| 单点持续电流 | 最大 2.0 A (30°C) / 最大 1.0 A (60°C) |
| 模块总电流容量 | 最大 8.0 A (机架或环境温度限制) |
| 浪涌电流 (最大值) | 4.0 A (持续 10 ms，非重复) |
| 漏电流 (最大值) | 1.0 mA (处于断开状态时) |
| 响应时间 | 接通(ON) < 1.0 ms / 断开(OFF) < 1.0 ms |
| 功率损耗 | 典型值 13.5 W |
| 防爆/合规认证 | CSA, UL, FM Class I, Division 2, CE |
3. 产品优势
-
高电流驱动能力： 单点在 30°C 环境下可输出高达 2.0 A 的电流，能够直接驱动许多大功率工业直流负载，而无需额外的中间继电器隔离。
-
宽电压自适应： 支持 10V 到 60V DC 的宽电压范围，使其既能用于标准的 24V 系统，也能完美适配部分使用 48V 直流电网的电力与特殊工业环境。
-
坚固的工业级外壳： 1771 系列以其极高的机械强度和出色的抗电磁干扰（EMI）能力著称，能够在高震动、高粉尘和高噪声的严苛工厂环境下数十年如一日地稳定工作。
-
可拆卸接线臂（Wiring Arm）： 极大地简化了升级和故障维护。如果模块硬件损坏，只需松开锁扣拔出旧模块并插入新模块即可，完全不需要重新核对和拔插 16 根接线。
4. 注意事项 (Cautions)
-
降容使用（Derating）： 晶体管模块的电流承载能力受环境温度影响显著。在 30°C 时单点可达 2.0A，但当环境温度升至 60°C 时，单点最大电流必须限制在 1.0A 以内，且需确保整个模块的总电流不超过机架上限。
-
严禁混入交流电（AC）： 该模块纯属直流固态元件，绝对不能连接 AC 220V 或其他交流负载，否则会瞬间导致内部晶体管过热烧毁。
-
感性负载的浪涌抑制： 当使用 1771-OBD 驱动大型电磁阀、直流接触器线圈或离合器等感性负载时，必须在负载两端并联续流二极管（如 1N4004 系列）。否则，在断开瞬间产生的巨大反向电动势会击穿模块通道。
-
外部熔断器（保险丝）保护： 1771-OBD 内部不包含针对外部短路的自动保护电路。为了防止现场排线或负载短路导致模块永久性损坏，强烈建议在每个输出分支或公用电源线上加装合适的快速熔断器。
-
平台生命周期： 1771 和 PLC-5 系统属于早已停产的历史经典系列。在日常维护中，建议建立备件库存，并在中长期规划中考虑逐步向 ControlLogix (1756 I/O) 平台进行系统迁移。
5. 产品应用
1771-OBD 广泛分布于全球各类运行多年的大型重工业自动化设施中：
-
冶金与钢铁： 控制轧钢线上的直流电磁阀、气缸气阀以及挡板联动机构。
-
电厂与输配电： 作为 DCS 或 PLC 系统的输出卡，控制直流 48V 回路中的继电器、状态联锁跳闸机构或控制柜指示灯。
-
造纸与化工： 用于开启或关闭管道上的比例调速阀门的直流先导阀，以及高频动作的物料分拣电磁铁。
-
老旧设备改造维护： 为现有的 PLC-5/20、PLC-5/40 等控制系统提供原位替换和备件支持，保障工厂生产线不间断运行。
