产品描述 产品功能 技术资料

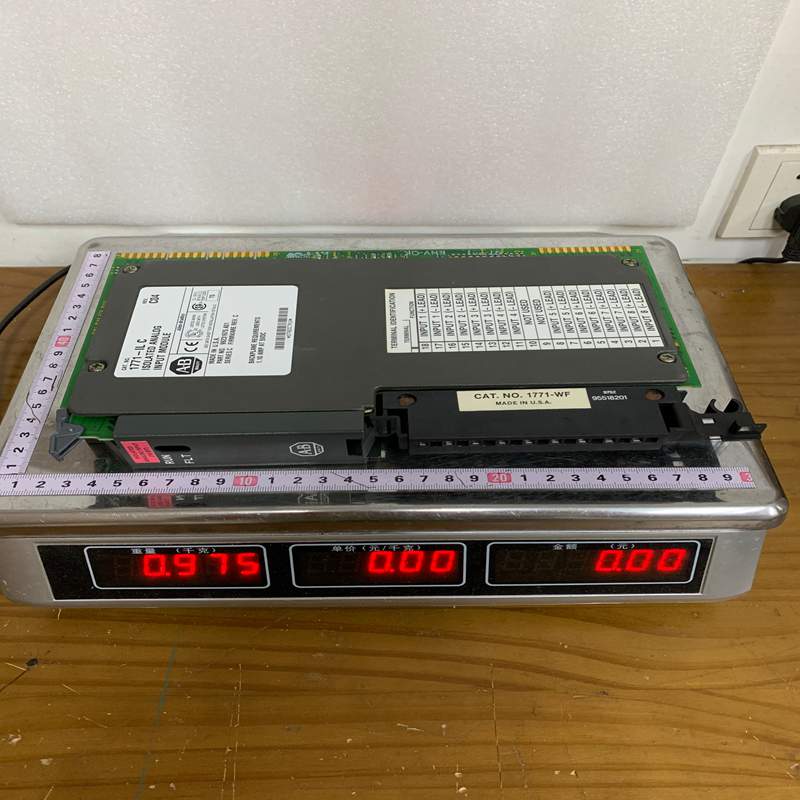

Allen-Bradley (罗克韦尔) 1771-IL 是一款隶属于经典的 PLC-5 / 1771 I/O 平台 的 高分辨率模拟量输入模块 (High-Resolution Analog Input Module)。它专门设计用于需要高精度电流或电压采集的重工业过程控制环境。
1. 产品详细说明
1771-IL 是 1771 模拟量家族中的高精度代表。
-
通道配置： 它提供了 8 个差分输入通道 (Differential Inputs)。
-
高分辨率： 内部集成了 16 位模数转换器（A/D Converter），能够提供极高的数据解析度，非常适合对过程变量（如温度、压力、流量、微小电压变化）进行精密监控。
-
信号兼容性： 支持多种工业标准模拟量输入，包括常见的 4-20mA、0-20mA 电流信号，以及 ±10V DC、0-10V DC、1-5V DC 等电压信号。
-
模块化设计： 直接插在标准的 1771 I/O 机架（Chassis）中，通过机架背板与 PLC-5 处理器进行通信。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-IL (如 1771-IL/A) |
| 通道数量 | 8 个差分输入通道 |
| 分辨率 | 16 位 (16-bit) |
| 输入信号范围 | 4-20mA, 0-20mA, ±10V DC, 0-10V DC, 1-5V DC |
| 转换速率 | 约 2.5 ms/通道（全通道扫描约 20 ms） |
| 输入阻抗 | 电压模式: >10 MΩ；电流模式: 249 Ω (需外接或板载分流电阻) |
| 背板电流消耗 | 5V DC 时约 1.0 A |
| 隔离性能 | 通道与背板间具有 1500V AC 电流隔离 |
| 工作温度 | 0°C 至 +60°C (32°F 至 140°F) |
| 配合导线端子 | 1771-WA 接线端子块 (Wiring Arm) |
3. Product Advantages
-
16 位极高精度： 相较于标准 12 位模块（如 1771-IFE），1771-IL 能捕捉更微小的信号变化，显著提升了闭环 PID 控制的稳态精度。
-
差分输入抗干扰： 8 个差分通道能有效抑制共模干扰（Common-mode noise），在大功率电机、变频器密布的恶劣电磁环境下，信号依旧保持稳定。
-
强劲的隔离保护： 良好的通道与逻辑侧电磁隔离，防止现场仪表故障的高压反冲击坏主机架和 CPU。
-
工业级坚固性： 作为 1771 平台的典型代表，其耐用性经过了数十年的工业现场验证，平均无故障时间（MTBF）极高。
4. 注意事项 (Cautions)
-
端子块配对 (Wiring Arm)： 该模块需要搭配 1771-WA 接线端子块使用。在接线或拆卸模块前，必须先松开端子块锁扣，切勿强行拉扯。
-
跳线配置 (Jumpers)： 模块的输入类型（电流或电压）以及量程范围是通过板载的硬件跳线 (Jumpers) 进行设置的。必须在上电安装前按照手册正确设置跳线，否则可能导致测量数据错误甚至损坏通道。
-
屏蔽与接地： 模拟量信号线必须使用带屏蔽的双绞线（STP）。屏蔽层应在 PLC 侧单点接地，严禁两端重复接地，以防形成地环路引入噪音。
-
停产与备件提示： 罗克韦尔已将整个 1771 / PLC-5 平台列入淘汰/停产目录（End of Life）。目前市面上的 1771-IL 多为拆机备件或库存新机。建议有条件的工厂逐步规划迁移至 ControlLogix (1756) 或 CompactLogix (1769) 平台。
5. 产品应用
1771-IL 主要应用于对过程参数控制要求极高的中大型传统控制系统中：
-
冶金与钢铁： 轧钢厂的张力控制、压力伺服系统以及高精度液压系统反馈。
-
石油与化工： 反应釜温度/压力精确调节、流量计高精度数据采集与累计计算。
-
造纸与纺织： 纸张厚度测量、卷绕张力闭环控制。
-
水处理与电力： 水质分析仪、汽轮机监测系统等高敏感度传感器的模拟量接入。
