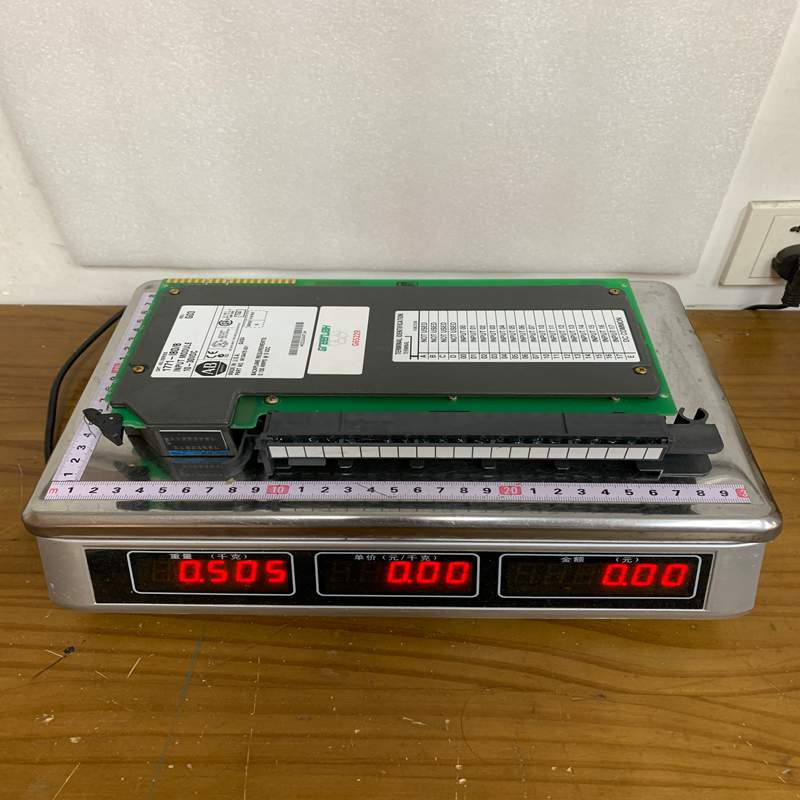

Allen-Bradley (罗克韦尔) 1771-IBD 是一款经典的 PLC-5 系统高密度离散输入模块（Discrete Input Module）。作为工业自动化领域极具里程碑意义的 1771 I/O 平台 成员，它主要用于在大型工业控制系统中接收现场的直流开关量信号。
1. 产品详细说明
1771-IBD 是一款 16 通道、漏型（Sinking）直流输入模块。
-
信号输入： 它设计用于接收额定 24V DC 的离散（开关量）信号。该模块为“漏型”输入，意味着现场传感器或触点需要将正电压（+24V DC）送入输入端子，电流流入模块内部完成回路。
-
高密度结构： 在 1771 平台的单槽宽度内集成了 16 个输入通道，这在当时极大地优化了机架的空间利用率。
-
状态指示： 模块前置面板配备了 16 个绿色的状态指示灯（LED），与 0-15 号通道一一对应，实时直观地显示各个输入点的通断状态，极大地方便了现场的布线与故障诊断。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-IBD |
| 所属系列 | Allen-Bradley PLC-5 / 1771 I/O System |
| 输入通道数 | 16 路独立输入（共用一个公共端/Return） |
| 输入类型 | 直流漏型 (Sourcing DC Source / Sinking Input) |
| 额定工作电压 | 24V DC |
| 工作电压范围 | 10V 至 30V DC |
| 接通电压 (Min) | 10.0V DC |
| 断开电压 (Max) | 5.0V DC |
| 输入阻抗 (典型) | 3.2 kΩ |
| 背板电流消耗 | 250 mA @ 5V DC |
| 电气隔离性能 | 1500V AC (光电隔离，通道对背板逻辑) |
| 配套接线臂 | 1771-WN (可拆卸接线端子排) |
3. 产品优势
-
坚固的工业级设计： 1771 平台以其卓越的机械强度和抗恶劣环境能力闻名。该模块采用厚重的金属外壳，具备极强的抗电磁干扰（EMI）和耐震动性能。
-
光电隔离保护： 内部输入电路与 PLC 背板逻辑电路之间通过高效的光电耦合器进行隔离，确保现场的过压或浪涌绝不会烧毁昂贵的 CPU 核心。
-
可拆卸接线臂 (1771-WN)： 现场信号线连接在独立的接线臂上。当模块发生硬件故障需要更换时，无需拆卸任何接线线缆，只需松开锁扣拔出旧模块，插入新模块即可，将维护停机时间缩短到数分钟内。
-
成熟稳定： 作为全球数万家工厂使用数十年的经典产品，其软硬件可靠性经过了时间的严苛验证。
4. 注意事项 (Cautions)
-
极性与类型匹配： 1771-IBD 是 漏型（Sinking）输入 模块。如果连接三线制接近开关，必须使用 PNP 型传感器（输出正电压）。若误接 NPN 型传感器，模块将无法识别信号。
-
公共端设计： 16 个通道全部共用一个公共端（DC Return）。这意味着所有接入该模块的现场信号必须来自同一个 24V DC 电源回路，严禁将不同电源系统的直流电压混接。
-
防止静电与热插拔限制： 尽管 1771 系统非常强壮，但在拔插模块前建议关闭机架电源。操作员触摸模块时应采取防静电措施，避免击穿内部 CMOS 芯片。
-
生命周期与备件： 罗克韦尔已将 PLC-5 和 1771 I/O 系统列为停产/退役阶段（Silver Series/Discontinued）。新项目应选择 ControlLogix (1756) 等现代系统。若在维护老旧系统，建议做好关键备件的库存管理。
5. 产品应用
1771-IBD 广泛存在于各大工业领域的传统 PLC-5 控制柜中：
-
重工业冶金： 钢铁厂、铝厂中传送辊道位置检测、限位开关的状态采集。
-
汽车制造： 早期汽车装配线、冲压车间内的安全门开关、气缸接近开关信号输入。
-
化工与制药： 反应釜液位高低开关、阀门开到位/关到位反馈信号监控。
-
传统电力与造纸： 电厂辅机控制系统、造纸机断纸检测等各种数字量信号的集中汇聚。
