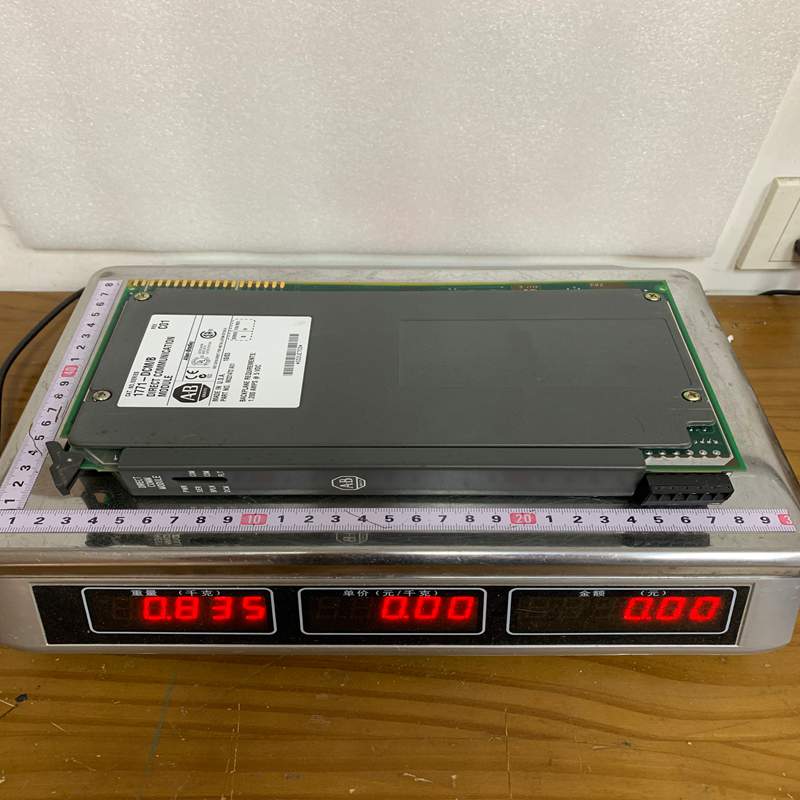

Allen-Bradley (罗克韦尔) 1771-DCM 是经典 PLC-5 / 1771 Universal I/O 平台 下的一款核心 直接通信模块（Direct Communication Module）。它专为 PLC 处理器之间、或主控 CPU 与远程 I/O 机架之间的高速数据交换而设计。
1. 产品详细说明
1771-DCM 模块安装在 1771 框架（Chassis）的单个 I/O 插槽中。它的主要功能是将本地 PLC-5 处理器模拟为远程 I/O（RIO）网络上的一个“适配器节点”，从而允许上级主控 PLC（Supervisory Processor）像读取普通 I/O 模块一样，直接与该本地 PLC 进行高速点对点（Peer-to-Peer）的数据表传输。
-
降低网络负担： 它将周期性的高速数据交换从主干网（如 Data Highway Plus, DH+）中剥离出来，显著减轻控制主干网的流量压力。
-
传输模式灵活： 支持离散数据传输（Discrete Transfer）和块传输（Block Transfer）两种方式，平衡响应速度与数据吞吐量。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1771-DCM |
| 生产品牌 | Allen-Bradley / Rockwell Automation |
| 所属平台 | PLC-5 / 1771 I/O 系统 |
| 支持通信协议 | Remote I/O (RIO) 通信协议 |
| 传输速率与距离 |
57.6 Kbps (@ 最长 3,048 米 / 10,000 英尺) 115.2 Kbps (@ 最长 1,524 米 / 5,000 英尺) |
| 离散传输容量 | 最多 7 个字（Words）+ 1 个状态字 |
| 块传输容量 | 最多 63 个字（Words）+ 1 个状态字 |
| 底板电流消耗 | 1.2 A @ 5V DC (由 PLC 底板供电) |
| 响应/扫描时间 | 模块扫描时间: 1.3–5 ms；响应时间: 约 15 ms |
| 推荐通信电缆 | Belden 9463 同轴屏蔽双绞线 (Blue Hose) |
| 接线臂型号 | 1771-WN |
| 防腐防护 | 具有三防漆涂层 (Conformal Coat) |
3. Product Advantages (产品优势)
-
高确定性通信（Predictable Timing）： 基于 RIO 网络的轮询机制，数据传输具有极高的实时性和确定的响应时间，非常适合时间敏感型联锁。
-
减轻主干网络压力： 将频繁的 PLC 间数据交互转移到专用的 RIO 链路，避免堵塞 DH+ 或 ControlNet 等全局配置网络。
-
极远传输距离： 在 57.6 Baud 速率下，传输距离可长达 3000 米以上，无需额外加装中继器。
-
物理防呆与诊断： 模块表面带有 LED 指示灯，内部支持位级别（Bit-level）的诊断状态字反馈，便于故障排查。
4. 注意事项 (Cautions)
-
数据传输限制： 1771-DCM 仅能传输数据表（Data Table）数值，无法用于传输梯形图程序或 PLC 内存中的 Message 消息区域。
-
DIP 开关配置： 模块侧面配有硬件 DIP 开关，用于设定机架地址（Rack Address）、机架大小以及传输模式（离散或块传输）。安装前必须严格对照手册完成拨码设定。
-
底板电源负载： 1771-DCM 从底板汲取 1.2A 的 5V DC 电流，属于功耗较高的模块。添加此模块前，请务必核算 1771 机架电源（如 1771-P4S/P7）的剩余容量。
-
终端电阻匹配： 在 RIO 网络的网络始端和末端，必须按照规范接入匹配的终端电阻（通常为 150 欧姆或 82 欧姆），否则会导致数据丢包或通信中断。
5. 产品应用
1771-DCM 主要用于采用 PLC-5 系统的大型分布式控制架构中：
-
多 PLC 协同作业： 在生产线（如汽车装配线、卷烟厂）中，各工段由独立的 PLC-5 控制，1771-DCM 负责上级主控 PLC 与各子系统 PLC 之间的数据握手。
-
分布式数据采集： 将分散在工厂各处机房的 PLC-5 数据高效汇总至中央 DCS 或主控 PLC 系统。
-
老旧系统维持与改造： 维护现有使用 1771 Universal I/O 架构的重工业设施（如冶金、水泥、采矿及水处理）。
