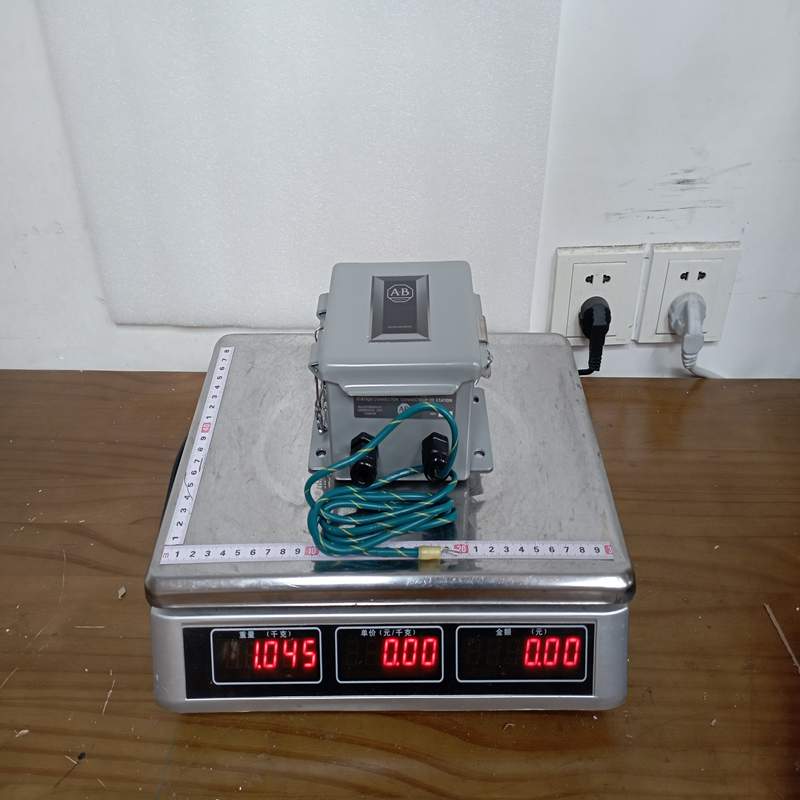

Allen-Bradley (罗克韦尔) 1770-SC 是一款在 PLC 历史中极具分量的经典工业配件。它属于早期 PLC-2 和 PLC-5 时代的产品线，是一款专为 Data Highway (DH) 和 Data Highway Plus (DH+) 网络设计的标准总线连接线缆/连接器插头（Station Connector / Dropline Cable Assembly）。
虽然它属于传统（Legacy）硬件，但在全球众多运行超过二三十年的老旧工厂、造纸厂和钢厂的自动化升级与备件维护中，依然扮演着关键角色。
1. 产品详细说明
1770-SC 主要是为了解决早期 Allen-Bradley 蓝线总线（Blue Hose Cable，如 1770-CD）与现场节点之间的电气物理连接。
在 DH/DH+ 网络中，主干线（Trunk Line）在现场穿梭，而 1770-SC 组件（通常包括特制的 3 针或多针插头以及一段带有双层屏蔽的硬质分支线缆）则负责将具体的 PLC 处理器（如 PLC-5/11、PLC-5/20）、编程终端（如 T3, T50）或者外部通信接口模块从主干线上“分接”（Drop）出来，引入到设备的通信口中。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1770-SC |
| 生产品牌 | Allen-Bradley (Rockwell Automation) |
| 所属网络平台 | Data Highway (DH) / Data Highway Plus (DH+) |
| 线缆类型 | 专用双绞屏蔽屏蔽线（分支落线 Dropline） |
| 接头结构 | 早期 3 针/9 针专用凤凰端子或 D-Sub 结构（依据具体尾缀变体） |
| 特性阻抗 | 匹配标准的 150 Ω 蓝线网络体系 |
| 工作环境 | 工业级耐油、抗干扰外皮 |
| 兼容控制器 | PLC-2 系列、PLC-3 系列、PLC-5 系列、1770-KF2 接口模块等 |
3. 产品优势
-
极强的抗干扰性（EMI/RFI Shielding）： 针对早期工厂车间内高频变频器、大功率电机极多的恶劣环境，该组件提供了极其严密的物理屏蔽层，保证高低电平差分信号在长距离传输时不丢失、不产生物理畸变。
-
高机械强度： 接口处配有专用的螺栓固定或重载卡扣设计，能防止工业震动导致的通讯接口松动。
-
标准的阻抗匹配： 内部线缆的物理电容和电感经过精确平衡，配合 1770-SC 使用可以极大减少网络中的“信号反射”现象。
4. 注意事项 (Cautions)
-
最大落线长度限制（Dropline Length）： 在 DH+ 网络中，1770-SC 组成的分支线（Drop Line）长度有严格限制（通常单条不能超过 3 米/10 英尺）。如果为了延长距离而将该分支线拉得太长，会在主干线上产生严重的波形反射，导致整个车间的 PLC 网络瘫痪（节点频繁离线）。
-
网络终端电阻： 1770-SC 只是连接器组件。整个 DH+ 总线的始端和末端节点，必须按照网络规定焊接 150 Ω 或 82 Ω 的终端电阻（Terminator），不能漏接。
-
蓝线剥线规范： 组装该连接器时，屏蔽网（Shield）必须正确连入专用的“SHLD”或接地端子，严禁将屏蔽层与信号线（Clear / Blue）发生任何轻微的毛刺短路。
-
生命周期： 1770-SC 已停产多年。对于现代新项目，罗克韦尔全面采用 EtherNet/IP（以太网）架构。此备件现主要用于老工厂的救急更换。
5. 产品应用
1770-SC 主要用于老式 Allen-Bradley 系统的底层网络物理拓扑互联：
-
经典 PLC 互联： 用于将多台物理位置分散的 PLC-5 串联在一起进行全局数据交换（MSG 指令）。
-
编程与调试接入： 工程师使用早期的个人电脑，通过 1770-KF2（RS-232 转 DH+ 模块）连接到总线时，通过 1770-SC 插头接入网络。
-
老旧 HMI 升级过渡： 将早期的 PanelView 经典触摸屏挂载到现有的 DH+ 网络中。
