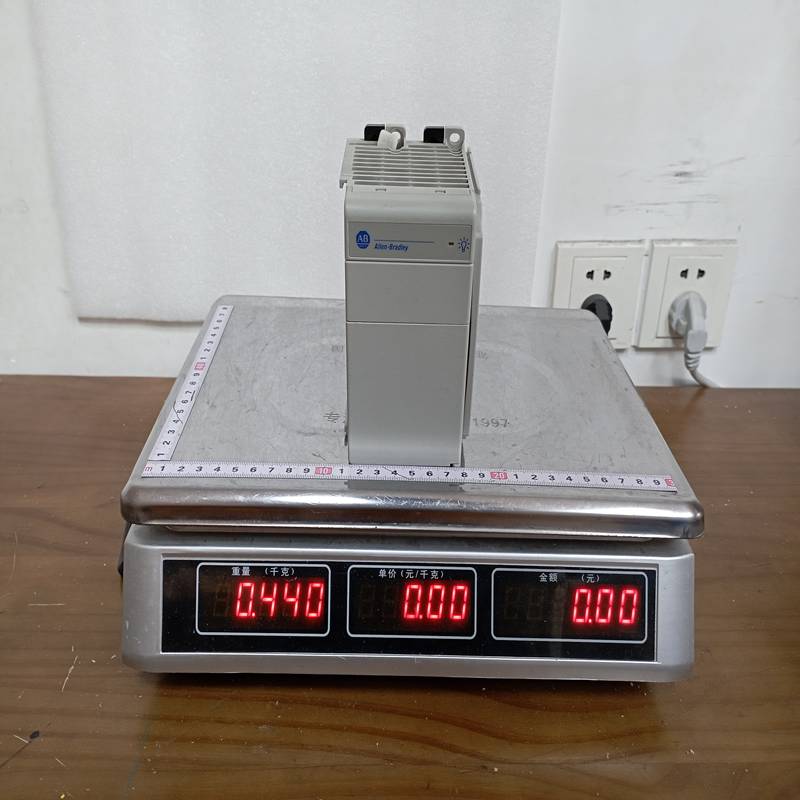

Allen-Bradley（罗克韦尔）旗下的 1769-PA4 是一款专门用于 CompactLogix 系列以及 MicroLogix 1500 控制系统的扩展电源模块 (Power Supply Module)。它是工业控制柜中为 PLC 处理器及 I/O 模块提供电力支撑的核心组件。
1. 产品详细说明
1769-PA4 是一款交流输入、直流输出的系统电源模块。它直接安装在 1769 模块链中，用于为紧邻其左右两侧的 I/O 模块提供背板电流。
-
核心功能： 将输入的 120V 或 240V 交流电转换为背板所需的 5V DC 和 24V DC 逻辑和回路电源。
-
物理定位： 1769 系统的每个机架都有“电源距离系数（Power Distance Rating）”的限制，当系统挂载的 I/O 模块过多、背板电流不足或距离 CPU 太远时，就需要加入 1769-PA4 这样的扩展电源来提供额外的电力充能。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1769-PA4 |
| 所属系列 | CompactLogix / MicroLogix 1500 (1769 平台) |
| 输入电压范围 | 85…265V AC（或 170…265V AC，通过开关切换） |
| 额定输入频率 | 47…63 Hz |
| 输出电压/电流 | 5V DC @ 4.0 A 以及 24V DC @ 2.0 A |
| 最大输出功率 | 68 W |
| 电源距离系数 | 8（即一个电源模块左右两侧最多各支持 8 个 I/O 模块） |
| 隔离电压 | 250V（连续），增强绝缘型 |
| 工作环境温度 | 0°C 至 +60°C (32°F 至 +140°F) |
| 状态指示 | 前面板配备绿色的 “PWR” (Power OK) LED 指示灯 |
3. 产品优势
-
双电压适应性： 带有输入电压选择开关，一条型号即可兼容全球主流的 120V AC 和 240V AC 工业电网。
-
高输出容量： 5V 输出高达 4.0A，24V 输出高达 2.0A，能够同时为多个高密度模拟量或数字量 I/O 模块供电。
-
紧凑型无底座设计： 延续了 1769 系列的模块化设计，通过内置的挂钩和集成总线直接与其他模块拼接，无需购买昂贵的专用母板或机架。
-
工业级安全保护： 内置过压、过流及短路保护机制，一旦外部出现电力异常，电源模块会自动锁死以保护高价值的 CPU 模块。
4. 注意事项 (Cautions)
-
电压开关设置： 在通电前，务必检查模块侧面的电压选择开关（115V/230V）。如果误将 240V 交流电接入设在 115V 档位的模块，会导致电源直接烧毁。
-
距离系数限制： 在规划 PLC 槽位时，任何 1769 I/O 模块与 1769-PA4 电源之间的距离不能超过 8 个模块位（即电源距离系数为 8），否则由于背板压降，远端模块将无法正常工作。
-
热插拔严禁： 1769 系统不支持背板热插拔（RIUP）。在拆卸或添加电源模块、拆装总线连接器前，必须彻底切断断路器电源。
-
散热空间： 安装时请务必保持模块上下两侧至少留有 50mm 的空气对流空间，以防模块因内部积热而导致热保护断电。
5. 产品应用
1769-PA4 广泛应用于中小型离散与过程自动化控制系统：
-
大型 1769 I/O 扩展网络： 当 CompactLogix 系统（如 L32E、L35E 或新一代 L30ER）挂载的模拟量、高速计数、热电偶模块数量较多，导致 CPU 槽位自带电源过载时，作为第二或第三电源进行电力扩展。
-
分布式 I/O 站： 与 1769-AENTR 等以太网适配器配合，在远端控制柜构建高容量的分布式 I/O 采集站。
-
复杂机械设备： 广泛应用于包装机械、水处理控制柜、汽车组装线分控制台等需要高密度、模块化布线的场景。
