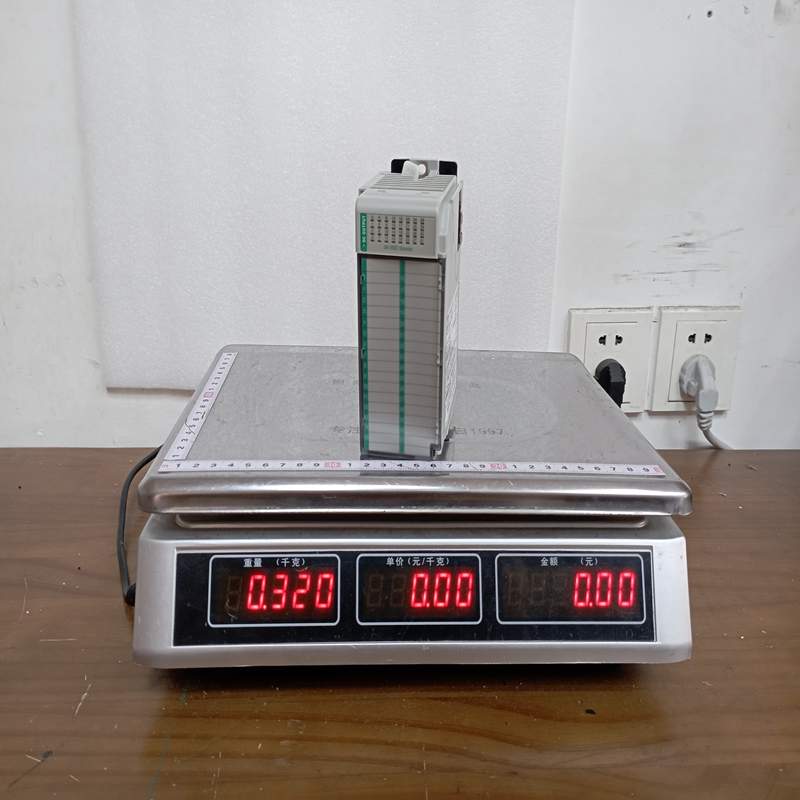

Allen-Bradley 1769-OB32 是罗克韦尔自动化（Rockwell Automation） CompactLogix 控制系统系列中的高密度 24V DC 晶体管数字量输出模块。
产品详细说明
1769-OB32 用于接收控制器（如 CompactLogix L3x 系列或 1769-L2x/L3x 扩展）的数字信号指令，并将其转换为 24V DC 漏极/源极输出，以驱动现场的继电器、电磁阀、指示灯和小型接触器等执行机构。该模块包含 32 个输出通道，分为 2 个独立的组（每组 16 个点），能够实现高密度的控制需要。
产品参数
| 参数项 | 技术规格 |
| 模块型号 | 1769-OB32 |
| 输出通道数 | 32 点（分为 2 组，每组 16 点） |
| 输出类型 | 24V DC 源型输出 (Source) |
| 工作电压范围 | 20.4V DC – 26.4V DC |
| 单点额定输出电流 | 0.5 A @ 50°C / 0.3 A @ 60°C |
| 模块最大输出电流 | 4.0 A @ 60°C（每组最大 2.0 A） |
| 浪涌电流 | 最大 2.0 A（持续 10 ms，每 2 秒可重复一次） |
| 开关响应时间 | 通态到断态 / 断态到通态：约 0.1 ms ~ 1.0 ms |
| 背板电流消耗 | 300 mA @ 5.1V DC |
| 隔离电压 | 710V DC（持续 1 分钟，通道到背板） |
| 安装方式 | DIN 导轨安装或面板螺丝安装 |
产品优势
-
高密度空间利用：在单宽度模块尺寸（宽约 52.5 mm）内集成 32 个输出点，大幅节省控制柜面板或 DIN 导轨的安装空间。
-
高速响应：相比传统继电器输出，晶体管输出具备微秒级（约 0.1 ms）的响应速度，适合高频开关及精细动作控制。
-
模块化接线端子：采用可拆卸式接线端子块（RTB），方便现场维护和更换模块，无需重新打拆电缆。
-
状态指示清晰：面板自带 LED 状态指示灯，直观显示电源状态及各通道的开关信号状态，便于现场故障排查。
-
低功耗与高可靠性：无机械触点磨损，相比继电器模块使用寿命长，内部功耗更低。
注意事项
-
注意电流降额使用：随着环境温度升高，模块的总输出能力会下降。60°C 时总电流上限为 4.0 A，设计时需确保每点及每组负载不超出降额限制。
-
电源极性与外接电源：1769-OB32 为源型输出，需为每组输出额外提供 24V DC 外部电源；务必注意正负极连接，切勿接反。
-
感性负载保护：当驱动电磁阀、直流继电器线圈等感性负载时，建议在负载两端并联续流二极管或压敏电阻，消除反向电动势，延长模块寿命。
-
无短路保护：部分版本的输出通道缺乏电子过载/短路自保护功能，建议在组电源端安装快速熔断器进行安全防护。
-
安装距离与距离系数（Distance Rating）：在 CompactLogix 总线上放置该模块时，需注意其与电源模块（Power Supply）的槽位距离限制（通常不超过 8 个模块位）。
产品应用
-
自动装配与包装生产线：用于驱动气缸电磁阀、高频电磁阀和剔除机构。
-
过程控制与水处理：驱动电磁阀门开闭、启动指示灯及低功率报警器。
-
传送与物流系统：控制分拣气缸、阻挡器、微型直流电机及信号灯。
-
OEM 机械设备：适用于贴标机、灌装机、注塑机辅机等对输出点数要求多、空间紧凑的设备.
