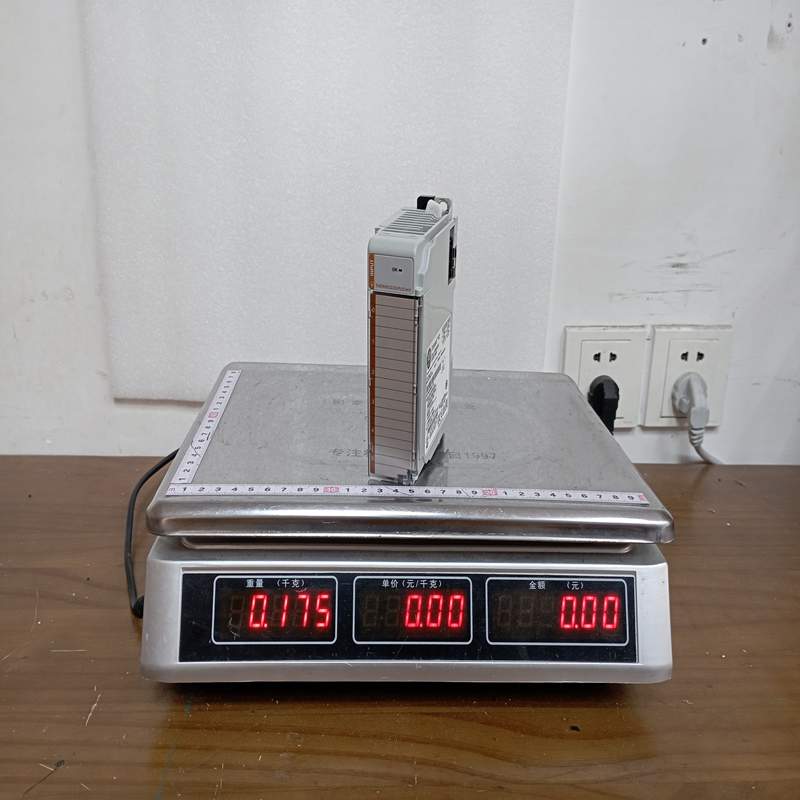

A-B 1769-IT6 热电偶输入模块

Allen-Bradley (A-B) 1769-IT6 是罗克韦尔自动化（Rockwell Automation）推出的 Compact I/O 热电偶/毫伏模拟量输入模块，主要配合 CompactLogix 控制器或 MicroLogix 1500 系统使用，用于精确测量工业过程中的温度及小电压信号。

一、 产品详细说明

1769-IT6 是专为高精度温度采集设计的扩展模块，具有 6 个独立的输入通道 以及 2 个冷端补偿 (CJC) 传感器。它可以直接接收各种标准热电偶（Thermocouple）信号或毫伏（mV）电压信号，在模块内部完成模数转换（A/D 转换）并送入控制器总线，无需额外使用温度变送器。

二、 主要技术参数

三、 产品核心优势

1. 通道独立灵活配置

   • 每个通道均可通过 RSLogix 5000 / Studio 5000 软件独立选择传感器类型、采样频率和数据格式，互不干涉。

2. 高精度与双冷端补偿

   • 配有 2 个冷端补偿传感器，确保工业现场环境温度波动时依然能保持高精度测量。

3. 完善的自我诊断能力

   • 具备开路检测 (Open-circuit)、超量程/欠量程 (Over/Under-range) 提示和自动校准功能，大幅降低维护难度。

4. 节约成本与空间

   • 无需外部信号变送器即可直连热电偶；紧凑型 Compact I/O 设计，极大地节省了控制柜空间。

四、 安装与使用注意事项

• 抗干扰与布线规则：由于毫伏级微弱信号易受电磁干扰，输入屏蔽线必须单端接地，且信号线必须与动力线（AC 220V/380V）分开敷设。

• 位置避让建议：为减少电磁噪声对高精度测量的影响，建议将 1769-IT6 安装在距离 AC 电源模块至少 2 个槽位以外的位置。

• 散热与空间预留：安装时模块上下及四周需保留至少 2 英寸（约 50 mm）的通风散热空间。

• 电源距离限制：严格遵守 8 个模块的电源距离限制，即 1769-IT6 与同排电源模块之间的距离不能超过 8 个 I/O 模块。

• 禁止热插拔：Compact I/O 系统不支持热插拔，在插拔模块或更换接线端子前必须先断开系统电源，否则可能损坏背板或模块。

五、 典型产品应用

1. 热处理与冶金炉控制：退火炉、淬火炉、烧结炉等高精度温度监测。

2. 化工与石油化工：反应釜温度监控、精馏塔温度梯度测量。

3. 塑料与橡胶工业：注塑机、挤出机多段机筒温度控制。

4. 食品与医药制造：杀菌釜、干燥塔、巴氏消毒过程的合规温度记录与控制。
