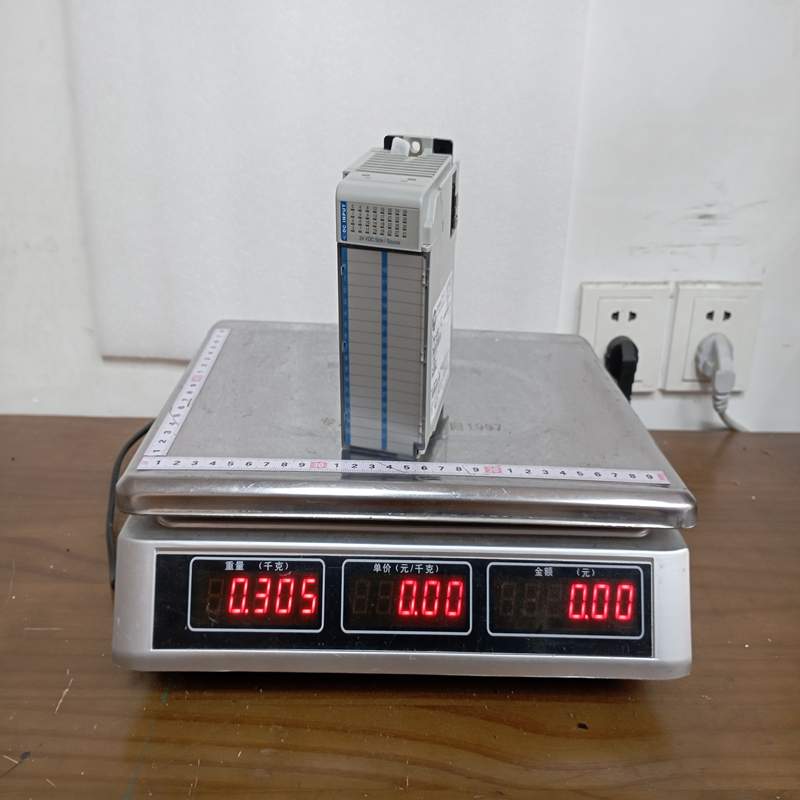

A-B 1769-IQ32 32点直流数字量输入模块

Allen-Bradley 1769-IQ32 是罗克韦尔自动化（Rockwell Automation）旗下 CompactLogix™ 控制系统的高密度数字量输入模块。它主要用于采集现场开关量信号（如按钮、限位开关、传感器等），并将其传递给 PLC CPU 处理。

1. 产品详细说明

1769-IQ32 是一款拥有 32 点 24V DC 数字量输入 的拓展模块。它属于 Compact I/O 系列，既可以与 CompactLogix 控制器（如 1769-L3x 系列）直接同轴扩展使用，也可以作为 MicroLogix™ 1500 系统或分布式 I/O 节点使用。

模块正面配备了状态 LED 指示灯，用于实时显示 32 个通道的输入状态，极大方便了现场调试与维护。

2. 核心产品参数

3. 产品优势

• 高密度设计： 在紧凑的模块尺寸内集成了 32 个通道，显著节省控制柜内的 DIN 导轨空间与体积。

• 双向逻辑支持： 支持 Sink（漏型）和 Source（源型）接线，能够灵活适配 PNP 或 NPN 输出类型的传感器。

• 可靠的光电隔离： 现场信号与系统背板总线之间具备可靠的光电隔离，有效防止外部电气噪声对控制器造成干扰。

• 降低系统成本： 点均成本较低，非常适合输入信号数量较多且对柜内空间有严格要求的自动化项目。

• 维护便捷： 带有可拆卸端子块（RTB），在更换模块时无需重新逐根拆装接线。

4. 注意事项

1. 电源距离系数（Power Distance Rating）：

   • 1769-IQ32 的电源距离系数通常为 8。这意味着该模块距离 1769 电源模块（Power Supply）之间最多不能超过 8 个模块，否则会导致背板压降过大而无法正常工作。

2. 端子接线与组隔离：

   • 32 个点分为两组（每组 16 点），接线时需注意公共端（COM）的分配，避免不同电压回路混接。

3. 防静电防护（ESD）：

   • 在安装、拆卸或触碰模块端子时，需采取防静电措施，避免损坏光耦或内部逻辑电路。

4. 禁止带电插拔（No RIUP）：

   • 1769 系统的 I/O 模块不支持带电插拔（Hot-Swapping）。必须在切断系统电源后再进行模块的安装与更换，否则可能损坏控制器或模块。

5. 散热与安装间距：

   • 模块上下方需留有足够的散热空间（建议至少保留 50 mm），并避免安装在强发热源附近。

5. 产品应用

1769-IQ32 广泛应用于工业自动化中需要大量离散量/数字量信号采集的场景：

• 包装与物流系统： 采集光电开关、接近开关、码垛检测传感器信号。

• 汽车制造与装配线： 监测气缸到位开关、安全门禁限位、夹具到位信号。

• 水处理及环保设备： 采集泵/阀门的状态反馈、高低液位开关状态。

• 通用机械制造（OEM）： 各种自动化机床、冲压设备、自动化流水线的集中信号采集。
