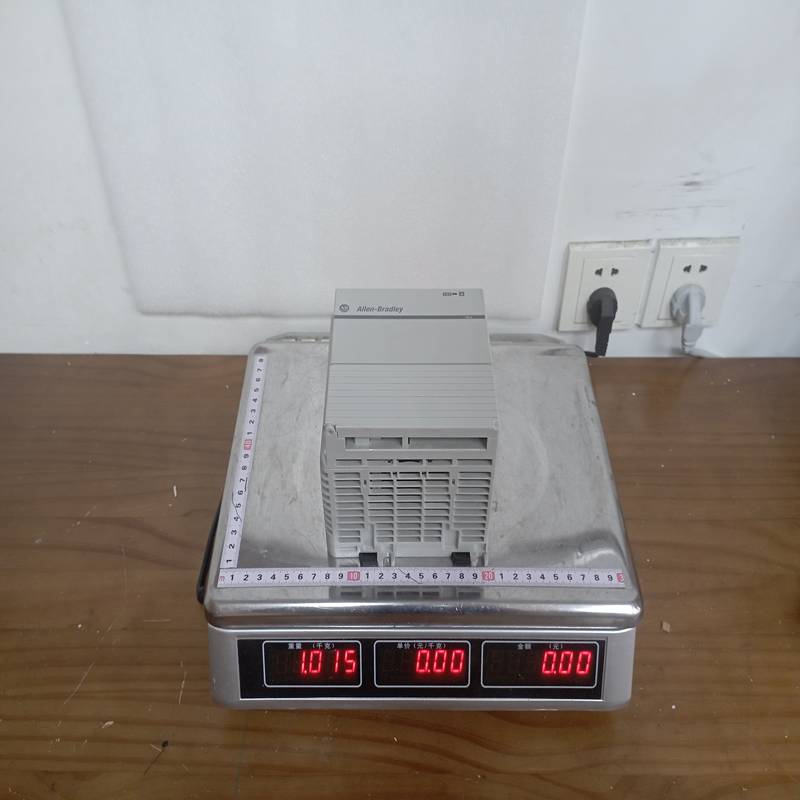

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1768-PB3/A 是 CompactLogix 系列中的一款高性能 24V DC 电源模块。它专为 1768 控制器机架设计，用于为控制器、通信模块（如以太网、ControlNet）以及紧邻的 1769 I/O 模块提供稳定、干净的直流工作电源。
1. 产品详细说明
1768-PB3/A 是一款扩展型的直流电源模块。其中的“/A”代表产品的 A 系列（Series A） 硬件版本。
-
功能角色： 在 CompactLogix 1768 系统中，控制器本身没有内置电源。1768-PB3 必须安装在 1768 机架的最左侧，作为整个背板的电力源泉。
-
供电机制： 它将外部输入的 24V DC 工业电源，转换为背板所需的 5V DC 和 24V DC 逻辑电，直接供电给 1768 控制器（如 1768-L43 或 1768-L45）以及右侧挂载的模块。
-
状态诊断： 模块前置了直观的 LED 指示灯，用于指示输入电源状态和内部故障，极大地方便了现场的日常巡检。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1768-PB3/A |
| 所属系列 | CompactLogix 1768 System |
| 输入电压范围 | 16.8V 至 31.2V DC (额定 24V DC) |
| 背板输出电流 (5V DC) | 最大 7.5 A |
| 背板输出电流 (24V DC) | 最大 2.5 A |
| 最大输出功率 | 90 W |
| 浪涌电流 (最大值) | 50 A @ 24V DC (持续时间极短) |
| 隔离电压 | 30 V（连续），绝缘测试达 710V DC 持续 60 秒 |
| 安装方式 | DIN 导轨或面板螺丝安装（必须位于机架最左侧） |
| 工作温度 | 0°C 至 +60°C (32°F 至 140°F) |
3. 产品优势
-
强劲的强负载能力： 5V 架构下提供高达 7.5A 的电流，能够轻松驱动高能耗的 1768 系列运动控制模块（Motion）和大型通讯卡。
-
优异的抗干扰性： 具备高效的电磁兼容（EMC）和内部电气隔离保护，能有效隔离外部电网的纹波和噪声，保护核心 CPU 的安全。
-
紧凑型结构： 延续了 CompactLogix 一贯的无机架（Rackless）紧凑设计，节省控制柜内宝贵的空间。
-
模块化锁紧： 带有独特的板卡互锁机构，确保模块在有振动的工业环境下（如机械臂、振动筛）依然连接稳固。
4. 注意事项 (Cautions)
-
极性切勿反接： 接入 24V DC 外部电源时，必须严格核对
+和-端子。虽然模块有一定的保护设计，但反接或电压超标极易导致内部保险丝熔断。 -
容量计算（降容）： 1768-PB3 的最大输出功率为 90W。在右侧挂载过多模块时，务必使用 Rockwell 的 RSLogix/Studio 5000 软件进行背板电流容量计算，防止超载引起的电源热保护。
-
不支持热插拔： 严禁在通电状态下拆卸或安装 1768-PB3 电源模块，否则可能会产生电弧，损坏背板金手指或控制器。
-
接地规范： 模块顶部的功能性接地（Functional Earth）端子必须通过低阻抗导线连接到系统接地铜排上，以确保最佳的抗雷击和抗静电性能。
5. 产品应用
1768-PB3/A 电源模块主要应用在需要中高端控制和运动控制的小型至中型自动化系统中：
-
多轴运动控制： 配合 1768-L43/L45 控制器及 SERCOS 模块，应用于包装机械、飞剪控制和贴标机。
-
复杂通讯网关： 在需要同时处理 EtherNet/IP、ControlNet 和 DeviceNet 跨网段数据交换的通信主站中提供电力支持。
-
工业集中控制： 冶金辅机、环保水处理水泵机组、大型风机监控等分布式 I/O 系统的控制核心。
