产品描述 产品功能 技术资料

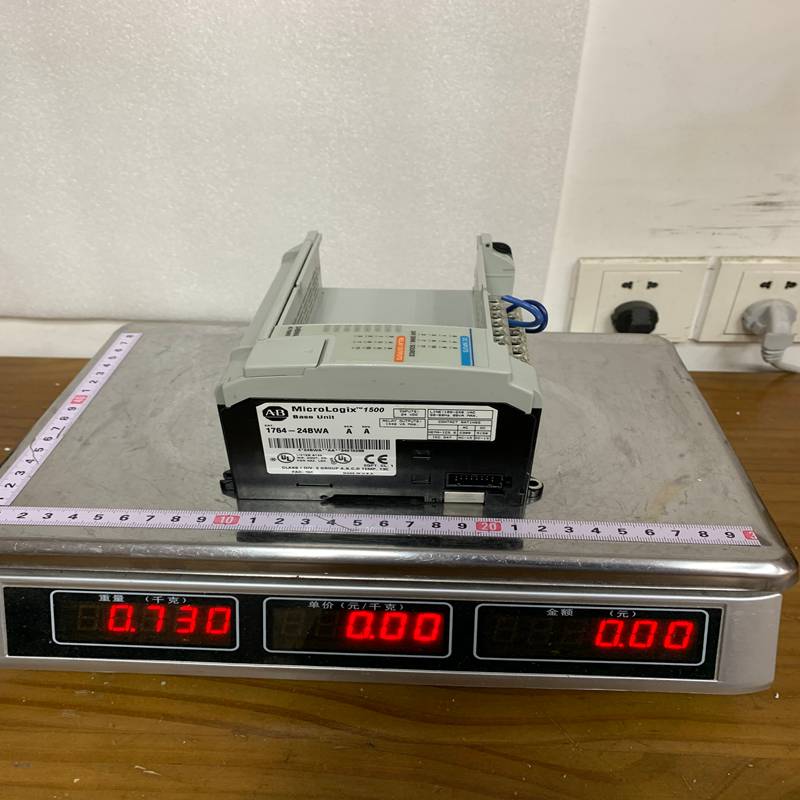

Rockwell Automation（罗克韦尔）旗下的 Allen-Bradley 1764-24BWA 是 MicroLogix 1500 控制器系统中的核心组件——处理单元底座（Base Unit）。它集成了电源、输入/输出（I/O）端口以及用于安装处理器模块（LRP 或 LSP）的插槽。
1. 产品详细说明
1764-24BWA 是 MicroLogix 1500 系统中功能最全的底座之一。它不仅为系统提供电力，还自带了 24 个内置 I/O 点。
-
结构： 底部为 1764-24BWA 底座，顶部需插入 1764-LSP 或 1764-LRP 处理器。
-
电源： 该型号采用 交流（AC）供电。
-
I/O 配置： 包含 12 路直流输入（DC Inputs）和 12 路继电器输出（Relay Outputs）。
-
扩展性： 通过底座右侧的扩展接口，可以连接多达 16 个 1769 Compact I/O 模块，使其具备接近中型 PLC 的处理能力。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1764-24BWA |
| 输入电压 | 85…265V AC (47…63 Hz) |
| 内置输入 | 12 路 24V DC 输入 (包含高速输入) |
| 内置输出 | 12 路 继电器输出 (Relay) |
| 传感器电源输出 | 24V DC, 400mA (可为现场传感器供电) |
| 功耗 | 最大 88 VA |
| 继电触点电流 | 每点 2.0A，每组 8.0A |
| 工作温度 | 0°C 至 +55°C |
| 安装方式 | DIN 导轨或面板螺栓固定 |
3. 产品优势
-
分体式设计： 处理器与 I/O 底座分离。如果 I/O 端口损坏，只需更换底座而无需更换处理器及程序，降低了维护成本。
-
灵活的输出： 继电器输出设计使其既能驱动直流负载，也能驱动交流负载，且具有较强的抗浪涌能力。
-
高速性能： 内置 8 个高速输入点，支持高达 20kHz 的频率，适用于简单的定位和计数任务。
-
强大的扩展力： 能够使用 1769 系列 I/O，这让 MicroLogix 1500 在处理复杂模拟量和多通道控制时表现出色。
4. 注意事项 (Cautions)
-
处理器兼容性： 1764-24BWA 必须配合 1764-LSP 或 1764-LRP 处理器模块才能运行。
-
接线安全： 由于本底座使用 AC 供电，接线时务必区分 L、N 和接地线。严禁将 AC 电源接入 DC 输入端口。
-
继电器寿命： 继电器属于机械部件，有开关次数限制。对于高频切换任务（如 PWM 控制），建议使用晶体管输出型号（如 1764-24BXB）。
-
端子紧固： 长期震动环境下应定期检查接线端子是否松动，以防接触不良导致打火或系统故障。
5. 产品应用
1764-24BWA 常用于中小型自动化设备的独立控制：
-
包装机械： 控制封口、切割及输送带。
-
水处理控制： 管理泵的启停、液位开关及过滤周期。
-
物料输送： 分拣系统、自动堆垛机及升降机。
-
HVAC 系统： 大型建筑的通风、空调监控和节能控制。
