产品描述 产品功能 技术资料

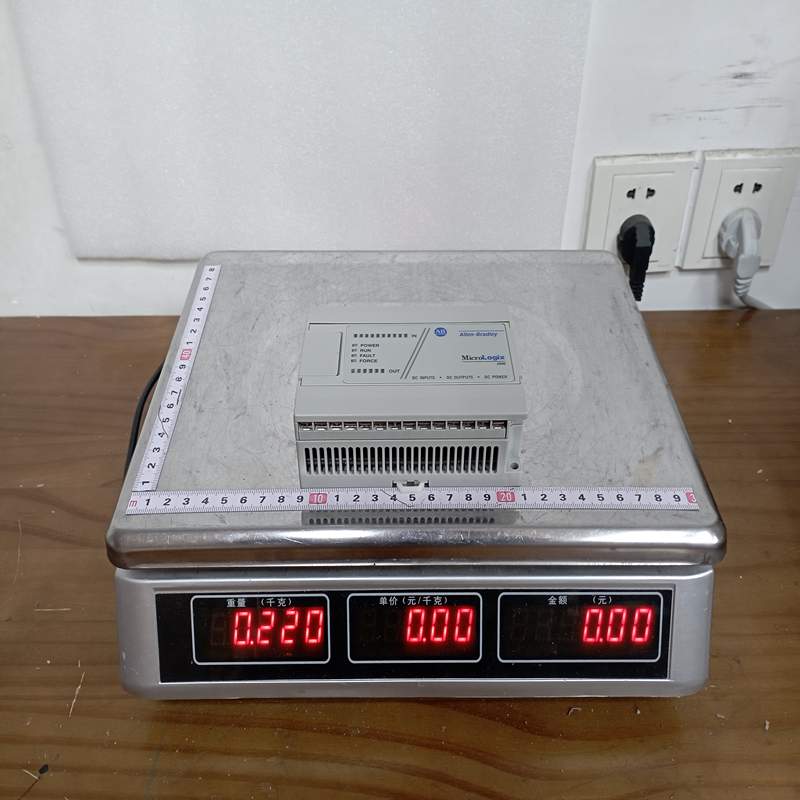

Allen-Bradley (罗克韦尔) 1761-L16BBB 是经典的 MicroLogix 1000 系列中的一款微型可编程逻辑控制器（PLC）。作为一款高度集成的“一体化”控制器，它在工厂自动化、小型机械控制及工业教学中有着极高的普及率。
1. 产品详细说明
1761-L16BBB 是一款紧凑型的内置有 16 个输入/输出点的微型 PLC 控制器。它的型号后缀“BBB”精确定义了其电源和 I/O 的电气特性：
-
第一个 B (Base Power)： 代表控制器采用 24V DC 直流供电。
-
第二个 B (Input Type)： 代表其内置的 10 个数字量输入全部为 24V DC（汇点/源型可调，Sink/Source）。
-
第三个 B (Output Type)： 代表其内置的 6 个数字量输出全部为 24V DC 晶体管（源型，Sourcing）。
该控制器属于固化配置（Fixed PLC），这意味着 CPU、电源和 I/O 点全部集成在同一个外壳内，不支持通过硬件卡件进行本地 I/O 的扩展。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1761-L16BBB |
| 所属系列 | MicroLogix 1000 |
| 输入点数 | 10 点 (24V DC 数字量输入) |
| 输出点数 | 6 点 (24V DC 源型晶体管输出) |
| 供电电压 | 24V DC (允许范围: 20.4V 至 26.4V DC) |
| 高速计数器 | 1 个高速计数输入通道 (支持最高 6.6 kHz) |
| 脉冲输出 (PTO) | 支持最高 7.0 kHz 的脉冲序列输出 (用于步进/伺服控制) |
| 通信接口 | 1 个 RS-232 接口 (采用独特的 8 针圆形 mini-DIN 编程口) |
| 支持协议 | DF1 Full-Duplex, DF1 Half-Duplex, DH-485 (需转换器) |
| 内存容量 | 1KB 固化 EEPROM (可存储约 500 行梯形图指令) |
3. 产品优势
-
超快响应速度： 采用晶体管输出（而非继电器），机械开合延迟近乎为零，能够完美胜任高速开关和精确定时的应用。
-
支持运动控制： 拥有内置的高速计数器和脉冲输出功能，无需额外购买昂贵的轴定位模块，即可直接控制一台步进电机或伺服驱动器。
-
体积小巧： 极高的集成度使其在控制柜内占用极小的导轨空间，且接线端子排自带保护盖。
-
数据永久保存： 内部程序和非易失性数据存储在 EEPROM 中，无需电池即可长年保存程序，免除了定期更换备用电池的维护烦恼。
4. 注意事项 (Cautions)
-
无法扩展 I/O： 该型号为固定式 PLC，其 10 入 6 出的配置在出厂时已固定。不支持像 MicroLogix 1100/1200 那样侧面拼接扩展模块。选型时务必确认点数有足够富余。
-
晶体管输出负载限制： 晶体管输出仅能驱动 直流（DC）负载，单点电流容量通常在 0.5A 左右。严禁直接接交流 220V 电源或电磁阀。如果需要控制交流负载，必须通过中间继电器进行隔离转换。
-
专用编程电缆： 该 PLC 的编程通信口是圆形 mini-DIN 接口，而非标准的电脑串行接口。通信需要使用罗克韦尔专用的 1761-CBL-PM02 编程电缆（或兼容的 USB 转 8 针圆形口电缆）。
-
软硬件生命周期： MicroLogix 1000 系列属于较早期的 PLC 平台，目前已进入成熟期或停产维护阶段。新设备开发建议考虑 Micro800 系列，此型号目前多用于旧设备维护和备件替换。
5. 产品应用
由于其晶体管高速开关的特性和全直流的配置，1761-L16BBB 常见于以下场景：
-
简易单轴运动控制： 小型物料输送线、自动裁切机等需要控制单台步进电机的场合。
-
包装与贴标机械： 高速计数光电开关信号并触发喷码机、贴标头进行高速动作。
-
液压与气动控制： 24V 供电的移动机械或车载控制系统，直接驱动气动电磁阀组。
-
自动化教学与实训： 因其结构简单、功能全面（含高速 I/O），常作为大专院校 PLC 编程（RSLogix 500 软件）的经典入门教具。
