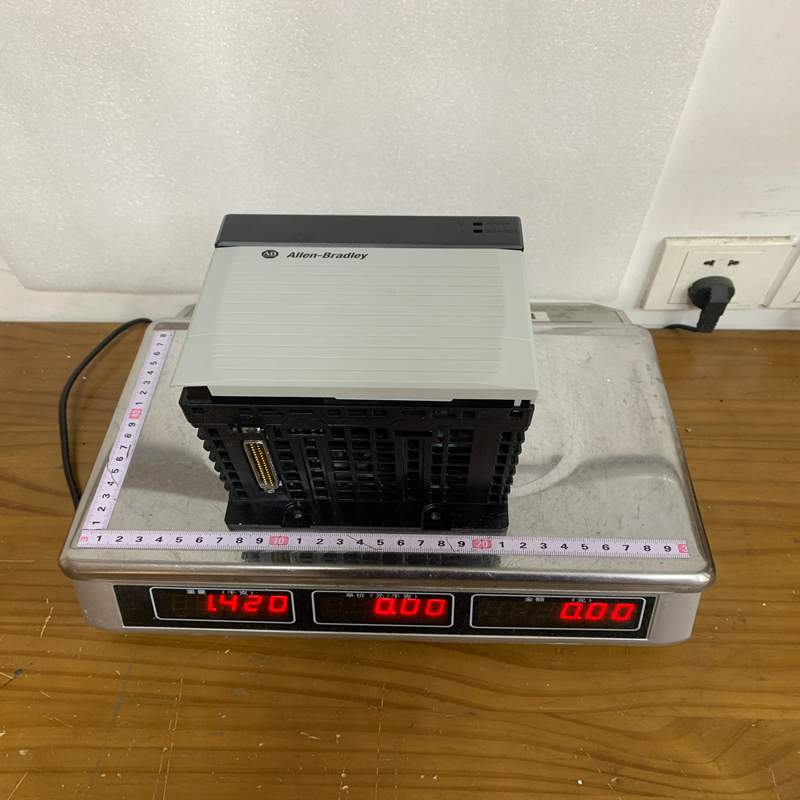

A-B 1756-PB75R 冗余直流电源模块

A-B 1756-PB75R（Allen-Bradley / 罗克韦尔自动化）是 ControlLogix 系列中的一款高性能、高可靠性冗余直流电源模块。它专门设计用于对系统可用性和连续运行要求极高的工业自动化控制系统。

以下是关于 1756-PB75R 的详细产品说明、技术参数、核心优势、注意事项及应用场景：

一、 产品详细说明

1756-PB75R 是 ControlLogix 机架（Chassis）的电源模块，主要负责将外部的 24V DC 输入电源转换为机架背板所需的内部直流电压（1.2V、3.3V、5.1V、24V DC），从而为插入机架的 CPU、I/O 模块及通信模块供电。

与普通电源模块（如 1756-PB75）不同，带有 “R” 字母后缀（Redundant） 代表其具备冗余功能。在冗余系统配置中，两个 1756-PB75R 模块可通过专用的电源冗余电缆（1756-CPR2）连接。当主电源发生故障时，备用电源会无缝接管供电，确保控制器和 I/O 模块在不间断电的情况下继续运行。

二、 产品技术参数

三、 产品核心优势

1. 高可用性与无缝冗余

   支持双电源冗余配置。如果输入电源线断开或其中一个电源模块发生内部硬件故障，另一个模块会在零延迟（无缝）的情况下接管全部负载，防止系统停机。

2. 热插拔与可维护性（RIUP）

   支持在带电状态下更换故障的电源模块（Hot-Swappable），无需停止 PLC 控制器或切断机架电源，大大降低了系统平均修复时间（MTTR）。

3. 强大的抗干扰与隔离能力

   针对工业恶劣环境设计，具备高级别的电磁兼容（EMC）抗扰度及过压、过流、反接保护，确保背板敏感电子元件的稳定安全。

4. 状态诊断与报警

   模块内置诊断功能，可通过 LED 指示灯直观显示电源健康状态，并能向 ControlLogix 控制器发送电源状态信息，便于上位机（SCADA/HMI）进行预警监控。

四、 安装与使用注意事项

1. 冗余电缆连接：配置冗余电源时，必须使用官方指定的 1756-CPR2（或 1756-CPR2D 等）冗余连接电缆将两个电源模块正确相连，否则无法实现冗余状态握手。

2. 接地规范：机架及电源模块的接地端子必须严格连接至低阻抗的工业系统保护地（PE），以确保电磁兼容性及人体安全。

3. 散热与通风：机架上下方需留出足够的散热空间（通常建议至少留有 50mm 间距），避免在超过 60°C 环境下超频或满载运行。

五、 典型产品应用

1756-PB75R 广泛应用于对连续性运行、高安全性、停机成本极高的工业自动化领域：

• 石油与天然气（Oil & Gas）：海上钻井平台、输油/输气管线监控站、炼油厂控制系统。

• 电力与能源：发电厂辅机控制、变电站自动化系统、水力发电控制。

• 化工与医药：连续反应过程控制（Batch Process）、精细化工生产线、关键洁净室环境控制。

• 轨道交通与基础设施：地铁隧道通风控制（BAS）、信号系统、大型机场行李输送系统。

• 冶金与重工业：高炉控制、大型轧钢生产线等不容许意外停电的 critical 控制场合。
