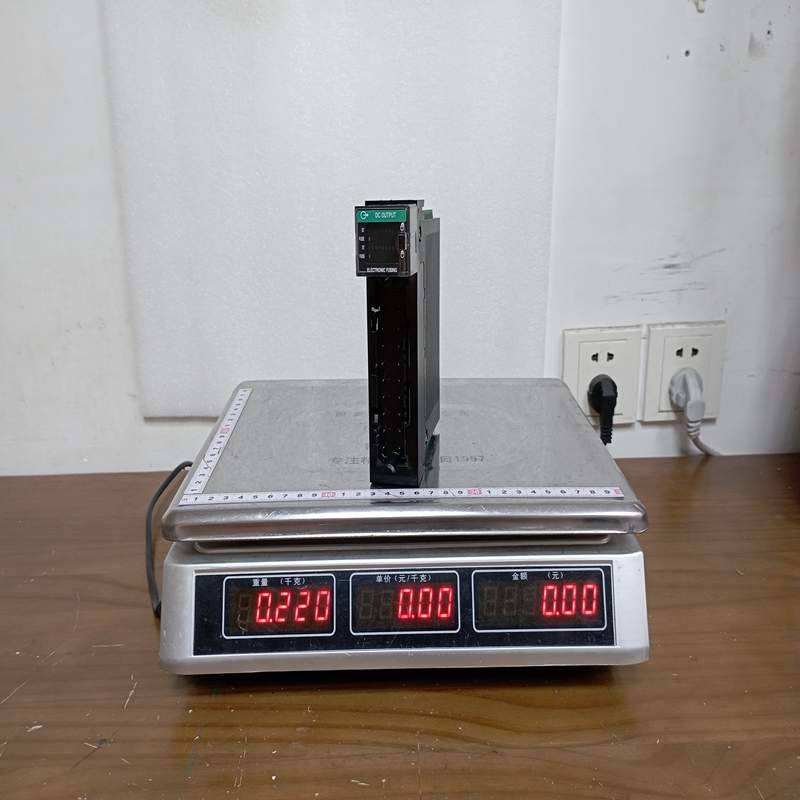

A-B 1756-OB16E 16 点 DC 数字量输出模块

1. 产品详细说明 (Product Overview)

1756-OB16E 是罗克韦尔自动化（Rockwell Automation）旗下 ControlLogix 控制系统平台中的一款 16 通道 24V DC 晶体管数字量输出模块。

型号中的 “E” 代表电子熔断（Electronically Fused）功能。该模块不仅能够驱动电磁阀、继电器、指示灯等现场直流负载，还集成了高级的电子过载和短路保护机制。当现场发生线路短路或电流过载时，模块能在微秒级时间内自动切断对应通道的输出，保护模块硬件与现场设备，同时向控制器（ControlLogix CPU）报告精确的通道级故障诊断信息。

2. 产品主要技术参数 (Technical Specifications)

3. 产品核心优势 (Key Advantages)

• 内置电子保护（节省熔断器成本）：无需在每个输出回路外接物理保险丝或断路器。当现场出现短路故障时，通道会自动跳闸隔离，故障排除后可通过软件指令或重启复位。

• 独立的通道级故障诊断：支持通道级短路/过载检测、输出开路检测及点对点状态反馈，便于通过上位机（HMI）快速定位故障点，大幅缩短停机维保时间。

• 热插拔与带电维护 (RIUP)：支持带电插拔（Removal and Insertion Under Power），更换故障模块或接线端子时无需停电，保障生产线的连续性。

• 高可靠与快速响应：采用全固态晶体管（无机械触点磨损），动作响应时间在 1 ms 以内，寿命极长，适合高频开关动作。

4. 重要注意事项 (Precautions & Guidelines)

1. 电源分组与负载电流限制：

   • 16 个通道分为 2 组（通道 0~7 和 8~15），每组需要单独引入外部 24V DC 电源。

   • 单通道最大电流虽然支持 1 A，但每组的总电流不得超过 4 A（即模块整体最大 8 A），设计时需计算好各通道负载的总功耗。

2. 感知小负载（感性/高阻抗）注意：

   • 在关闭状态下，电子保护电路会有微小的泄漏电流（Leakage Current）。如果驱动输入阻抗极高的设备（如微型电子继电器或某些传感器输入），可能导致负载无法正常释放，需并联泄放电阻。

3. 续流二极管吸收网络：

   • 驱动电磁阀、大功率直流继电器等强感性负载时，建议在负载端并联续流二极管或压敏电阻，以吸收反向感应电动势，延长模块与负载寿命。

4. 接线端子块单独采购：

   • 模块出厂时不包含前置接线端子块（RTB），需单独订购 1756-TBCH 或 1756-TBS6H。

5. 典型应用场景 (Applications)

• 汽车制造与装配线：驱动冲压机床、焊接机器人抓手、气动电磁阀及流水线气缸。

• 包装与高速物料输送：高频控制分拣电磁阀、打码机触发信号及变频器启停控制。

• 冶金与化工过程控制：控制危险区边缘的本质安全隔离栅输入、现场泵阀指示灯以及低功耗直流接触器。

• 水及污水处理系统：控制分布式水泵启停信号、加药计量阀及电动阀门执行器。
