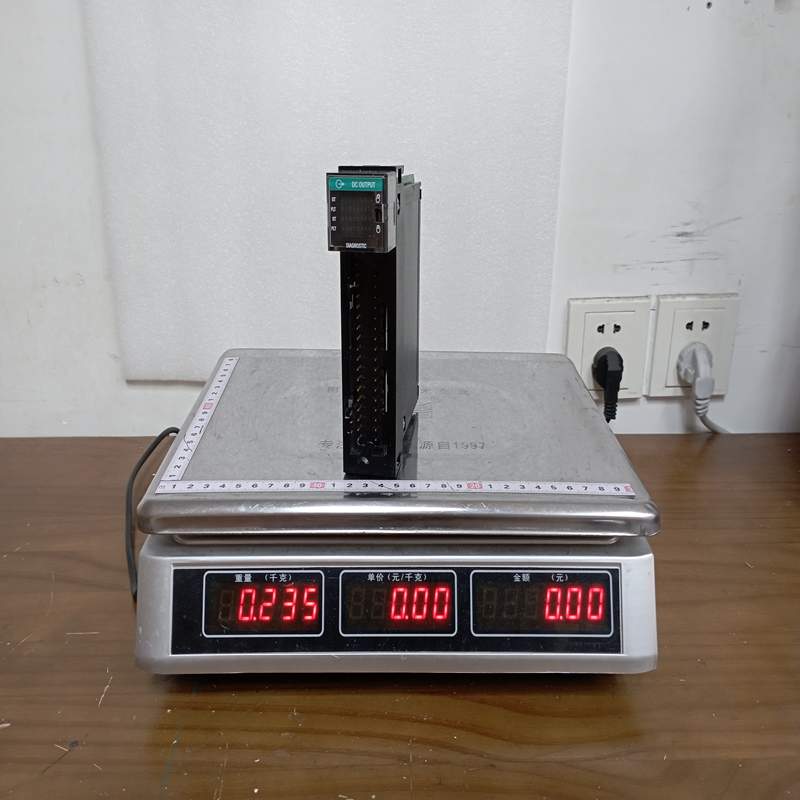

A-B 1756-OB16D 16 点 DC 诊断型数字量输出模块

1756-OB16D 是罗克韦尔自动化 ControlLogix 5000 平台下的 16 通道 24V DC 晶体管诊断型（Diagnostic）数字量输出模块。

该模块不仅具备标准输出模块的驱动功能，其核心特色在于集成了通道级的实时诊断技术。模块能够自动检测并报告现场接线断线、负载短路、驱动过载以及输出状态异常等故障，并通过数据总线将诊断信息精准反馈至 ControlLogix 控制器（如 L7/L8 系列），显著缩短系统故障排查时间。

产品主要技术参数

产品核心优势

• 通道级精确故障诊断：无需额外的外部检测电路，模块可自主识别哪一通道出现了开路（断线）或短路故障，并在 Studio 5000 组态软件和控制器中精准报错。

• 电子短路保护与自动限流：当现场负载发生短路时，模块内部的电子保护机制会在毫秒级内关断输出，避免烧毁模块硬件或现场线缆。

• 提高系统可用性与维护效率：模块面板配有直观的故障状态 LED 指示灯，维护人员无需使用万用表逐线测量，即可迅速定位故障接线。

• 支持热插拔 (RIUP)：允许在控制系统带电运行（不停电）状态下直接插入或拔出模块，最大限度减少生产线停机时间。

重要注意事项

[!WARNING]

断线检测功能与微小负载兼容性

1756-OB16D 在输出关断状态下会向线路施加极其微小的检测电流以判断是否断线。如果连接的现场设备属于高敏感微功耗器件（如某些高阻抗电子继电器或 LED 信号灯），可能因检测电流导致设备微亮或误动作。

1. 接线端子块（RTB）需单独采购：1756-OB16D 模块本身不包含外接线端子块，接线时需额外订购 20 针的 1756-TBNH 或 1756-TBSH。

2. 极性与外部电源接入：该模块为源型输出，外部 24V DC 电源的正极（+24V）需接入模块的供电端子，负载一端接模块输出点，另一端接 24V 电源负极（0V/GND）。

3. 断线诊断阈值设置：如果某一通道空置未接负载，模块默认会触发“断线故障（Open Load Fault）”。可在 Studio 5000 属性设置中选择关闭未用通道的断线诊断功能，避免触发虚假报警。

典型应用场景

• 高连续性自动化生产线：如汽车制造、电子装配线，要求快速排除电气故障、降低停机时间的关键控制回路。

• 过程工业关键阀门与执行器控制：用于驱动电磁阀、继电器、指示灯及报警器，实时监控控制线路线路完整性。

• 安全与报警监控系统：必须确保控制回路电缆无断线、无短路的场合（如消防风机启动、紧急切断阀控制）。
