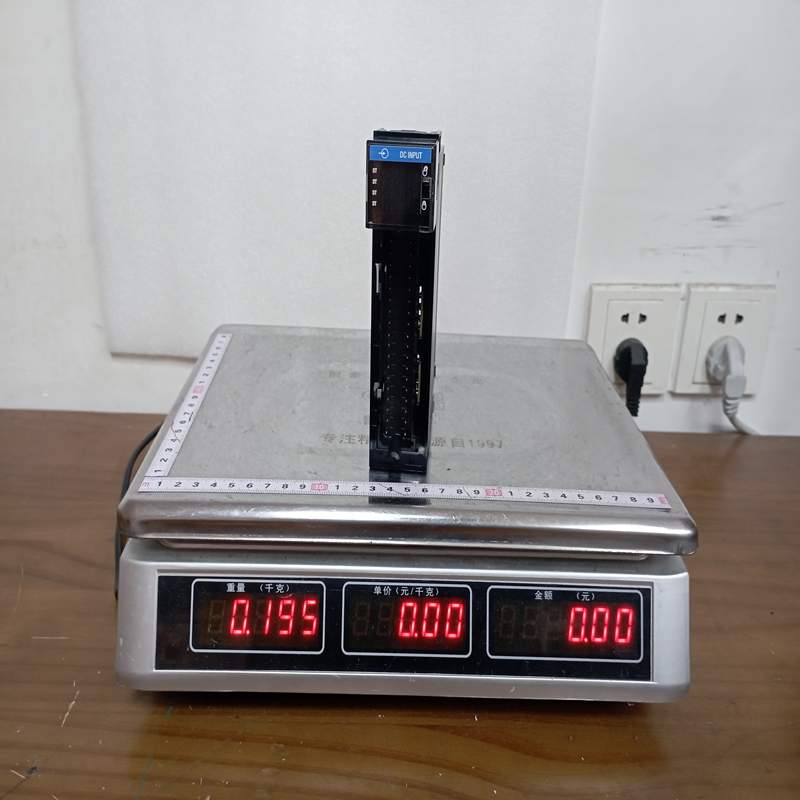

A-B 1756-IB32 数字量输入模块

Allen-Bradley（罗克韦尔自动化）1756-IB32 是一款高性能的 ControlLogix 数字量直流输入模块，广泛应用于工业自动化控制系统中。

一、 产品详细说明

1756-IB32 是 ControlLogix 体系中的一款 32通道直流输入模块。它主要用于接收来自现场设备（如按钮、限位开关、接近开关、传感器等）的 12V/24V DC 开关量信号，并将其转换为控制系统内部可以处理的逻辑信号。

该模块采用漏型输入（Sinking Input）设计，支持高密度点数配置，能够在有限的机架空间内处理更多的数字量输入信号，从而优化控制柜的体积和成本。

二、 产品技术参数

三、 产品优势

• 高密度设计：单模块提供 32 个输入通道，大幅节省了 ControlLogix 机架槽位，提高了系统集成度。

• 高可靠性与工业级防护：符合多项国际工业认证（如 UL、CE、ATEX 等），具备极强的抗电磁干扰能力，适应恶劣的工厂环境。

• 灵活的组态配置：支持通过 Studio 5000 或 RSLogix 5000 软件灵活调整输入滤波时间和配置参数，有效过滤现场噪声。

• 状态指示清晰：模块面板配有直观的 LED 状态指示灯，方便工程技术人员快速进行现场诊断和故障排查。

• 热插拔支持 (RIUP)：支持在系统通电（带电）状态下进行模块的插入和拔出，便于系统维护且不影响整体机架运行。

四、 注意事项

• 接线匹配：1756-IB32 属于漏型输入（Sinking）模块，这意味着它需要配合源型输出（Source）的传感器或开关设备使用。接线时必须注意极性，否则无法正确识别信号或可能导致设备异常。

• 配套端子块选择：该模块不包含可移动端子块 (RTB)，需要单独订购兼容的端子块（如 1756-TBCH 或 1756-TBS6H）及对应的接线。

• 环境温度限制：请确保安装环境符合规范（通常工作温度为 0°C 至 60°C）。在高温或密闭机柜中应考虑散热设计，避免因热耗散过高导致模块降额或寿命缩短。

• 电源隔离: 注意现场供电电源与系统背板电源的隔离规范，防止因地电位差或浪涌损坏背板。

五、 产品应用

1756-IB32 广泛应用于各大工业自动化领域，典型应用场景包括：

• 汽车制造：用于传送带、焊接机器人、冲压机床的各种限位和接近开关状态检测。

• 石油天然气与化工：用于严苛环境下的阀门位置反馈、现场仪表开关量监控。

• 电力与能源：用于发电厂辅机控制、变电站自动化系统中的开关量信号采集。

• 制药与食品饮料：用于高速包装流水线、配料系统、传送定位等高可靠性要求的逻辑控制。
