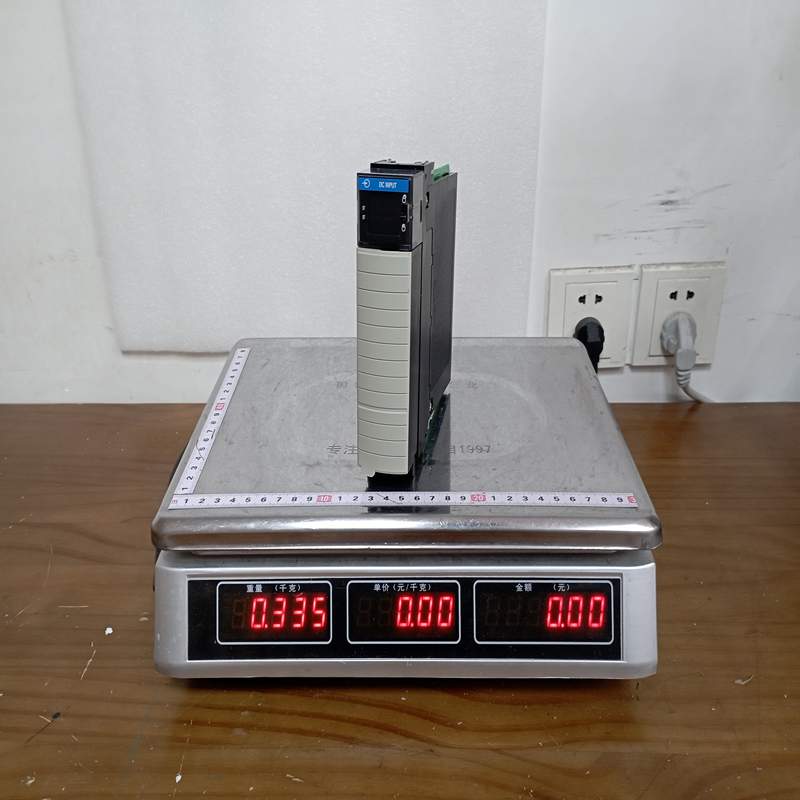

Allen-Bradley (罗克韦尔) 1756-IB16I 是一款隶属于 ControlLogix 旗舰系列的高性能、通道隔离型离散数字量输入模块。它广泛应用于大中型工业自动化 DCS/PLC 系统中，用于采集来自现场的高可靠性开关量信号。
(注：型号中的 “/A” 通常代表硬件的版本号 Series A，核心功能与参数以 1756-IB16I 为准。)
1. 产品详细说明
1756-IB16I 是一款 16通道、24V DC 的点对点隔离（Individually Isolated） 数字量输入模块。
-
通道间完全隔离： 与普通共端（Peer-to-peer）模块不同，该模块的 16 个通道彼此之间完全独立，拥有各自的“公共端（Common）”。这意味着你可以将来自 16 个完全不同电源回路、不同安全栅或不同地电位的现场设备信号，直接接入到同一个模块中。
-
高可靠性： 专为 ControlLogix 框架设计，支持在系统运行期间进行热插拔，并通过 ControlLogix 的生产者/消费者（Producer/Consumer）网络模型实现极快的数据同步。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1756-IB16I (Series A) |
| 通道数量 | 16 路，点对点完全隔离 |
| 输入类型 | 漏型/源型直流输入 (Sink/Source DC) |
| 额定工作电压 | 24V DC |
| 输入电压范围 | 10V DC 至 30V DC |
| 通道间隔离电压 | 250V（持续隔离等级） |
| 背板电流消耗 | 100 mA @ 5.1V DC & 3 mA @ 24V DC |
| 硬件滤波时间 |
从关到开(Off-to-On): 可软件配置 (典型值 1ms) 从开到关(On-to-Off): 可软件配置 (典型值 4ms) |
| 配套接线端子排 | 1756-TBCH 或 1756-TBS6H (36针) |
3. 产品优势
-
免除中间隔离继电器： 由于每个通道独立隔离，不同回路的信号可以直接接线，不再需要在控制柜内加装大量中间继电器来做电气隔离，显著节省了柜内空间、接线工时和材料成本。
-
极强的抗干扰能力： 通道间隔离阻断了现场公共端走线引起的共模干扰和地环路电流（Ground Loops），极大地提升了多雷击、强电磁干扰环境下的信号准确性。
-
软件配置灵活： 用户可以针对每一个通道独立设置数字滤波时间（Debounce Time）以及更改状态（COS, Change of State）触发警报功能，优化 CPU 的扫描效率。
-
支持热插拔 (RIUP)： 在系统带电运行的情况下，可以直接拔下并更换故障模块，而不会影响主控 CPU 或机架上其他模块的正常工作。
4. 注意事项 (Cautions)
-
端子排选型： 1756-IB16I 属于高密度/隔离模块，必须使用 36 针的接线端子排（如 1756-TBCH）。标准 20 针的端子排无法与其匹配，选型时请勿订错。
-
接线极性： 尽管通道相互隔离且支持源漏双向，但针对单个通道内部，必须确保其外接电源的回路方向与该通道的输入极性配置一致。
-
大跨度电压限制： 虽然通道间隔离电压在短时间内可抗击更高的浪涌，但在长期持续运行中，两通道间的电位差不要超过 250V AC/DC 额定安全电压上限。
-
注意总线功耗： 当机架上插满此类高隔离、高功耗模块时，请务必使用 Rockwell 选型软件（IA 或 Standard Drive）核算 1756 机架电源（如 1756-PA72）的剩余容量。
5. 产品应用
1756-IB16I 凭借其出色的电气隔离特性，常年服务于工艺复杂、安全性要求极高的重大工业场合：
-
大型化工厂与冶金主控： 接收来自多个不同车间、不同控制柜分配过来的现场阀门限位开关信号、安全门锁闭信号。
-
电力系统及变电站分站： 监控高压断路器的辅助触点状态（由于电网环境地电位波动大，强隔离模块是刚性需求）。
-
远距离输送管线（油气泵站）： 采集沿途各控制节点（可能存在由于距离过远引起的地电位差）的报警开关量。
-
机组主连锁安全系统 (ESD)： 充当核心的紧急停机按钮（ESD Button）信号输入，确保各操作台之间电气绝对独立。
