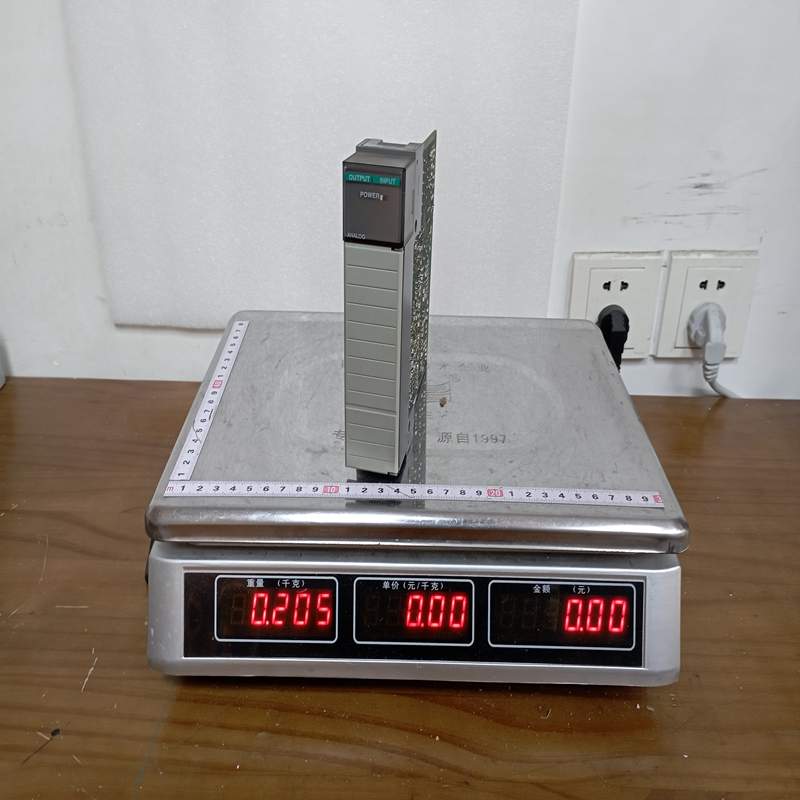

Allen-Bradley (罗克韦尔) 1746-NIO4V 是一款属于 SLC 500 控制器平台的模拟量混合输入/输出模块 (Analog Combination I/O Module)。它在单个模块的宽度内集成了输入和输出功能，非常适合需要处理少量模拟量信号且控制柜空间有限的小型自动化系统。
1. 产品详细说明
1746-NIO4V 是一款高集成度的模拟量卡件，专为安装在 SLC 500 的中继机架（Chassis）中而设计。
-
通道配置： 它拥有 2 个模拟量输入通道 和 2 个模拟量输出通道。
-
信号类型： * 输入通道非常灵活，可以通过板载跳线配置为接收电压信号（如 $\pm 10\text{V}$）或电流信号（如 4-20mA）。
-
输出通道（型号中的 “V” 代表 Voltage）专为电压输出设计（输出范围为 $\pm 10\text{V}$）。
-
-
数据转换： 该模块内置高精度的 A/D（模数）和 D/A（数模）转换器，能够将现场的物理模拟信号转换为 SLC 500 处理器（如 SLC 5/03, 5/04, 5/05）可识别的 16 位二进制数据。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1746-NIO4V |
| 所属系列 | Allen-Bradley SLC 500 I/O Series |
| 输入通道数 | 2 路独立差分输入 (Differential Inputs) |
| 输出通道数 | 2 路单端电压输出 (Voltage Outputs) |
| 输入信号范围 | $\pm 10\text{V DC}$，$\pm 20\text{mA}$，0-5V，1-5V，0-20mA，4-20mA |
| 输出信号范围 | $\pm 10\text{V DC}$ (最小负载阻抗 1 kΩ) |
| 分辨率 | 输入: 14 位 (电压) / 14 位 (电流)；输出: 14 位 |
| 背板电流消耗 | 5V DC 时为 55 mA；24V DC 时为 115 mA |
| 转换速率 | 所有通道更新时间约 512 毫秒 (取决于配置) |
| 接线端子 | 包含可拆卸的端子排（Removable Terminal Block） |
3. 产品优势
-
高性价比与省空间： 将输入和输出功能合二为一。如果一个项目只需要 2 进 2 出，使用此模块可免去购买一个单独的输入模块和一个单独的输出模块，显著降低硬件成本并节省机架槽位。
-
输入灵活性： 两个输入通道可以独立设置。例如，通道 0 可以接 4-20mA 的压力变送器，而通道 1 可以接 $\pm 10\text{V}$ 的位移传感器。
-
可拆卸端子排（RTB）： 在更换故障模块时，无需重新拆装复杂的信号线。只需整体拔下端子排，换上新模块后插回即可，极大地缩短了停机维护时间。
-
工业级抗干扰： 模块内部具有良好的电气隔离，能够有效抑制工业现场常见的地回路噪声和电磁干扰。
4. 注意事项 (Cautions)
-
硬件跳线设置： 在将模块插入机架并上电之前，必须根据实际接线调整模块电路板上的硬件跳线（Jumpers）。如果跳线设置为电压输入，而现场误接入大电流信号，可能会烧毁输入通道。
-
输出负载限制： 该模块的输出仅支持电压信号（$\pm 10\text{V}$）。如果现场执行机构（如某些调节阀或变频器）仅接收 4-20mA 电流信号，则无法使用该模块的输出端，或者必须外接电压转电流信号隔离器。
-
屏蔽线接地： 模拟量信号极其微弱，易受干扰。请务必使用屏蔽双绞线，并确保屏蔽层在控制柜端单端可靠接地。
-
背板功耗计算： 该模块对机架背板的 24V DC 电源消耗较大（115 mA）。在配置多卡件的大型机架时，需计算 SLC 电源模块（如 1746-P1/P2/P4）的剩余供电容量。
-
生命周期与备件： SLC 500 系列属于罗克韦尔较早期的经典平台，目前该系列很多型号已处于停产或逐步淘汰（End of Life）阶段。对于新项目，建议选型 CompactLogix 平台；对于现有维护，建议保持合理的备件库存。
5. 产品应用
1746-NIO4V 主要用于各类中小型过程控制和PID调节回路中：
-
阀门开度控制： 接收调节阀的阀位反馈信号（输入），并向阀门定位器输出 $\pm 10\text{V}$ 的控制电压（输出）。
-
变频器闭环调速： 接收现场速度或压力传感器的反馈，通过 PLC 内部的 PID 算法运算后，输出电压信号给变频器以调节电机转速。
-
环境监测系统： 连接温度/湿度变送器，同时输出信号给温控风阀的电动执行器。
-
液位与张力控制： 在造纸、纺织或包装机械中，用于小型的收卷张力闭环调节。
