Allen-Bradley (罗克韦尔) 1734-IB4D 是一款属于 POINT I/O™ 系列的高密度、分布式、带诊断功能的数字量输入模块。它凭借紧凑的体积和强大的通道级诊断能力，广泛应用于工业现场的分布式控制系统中。

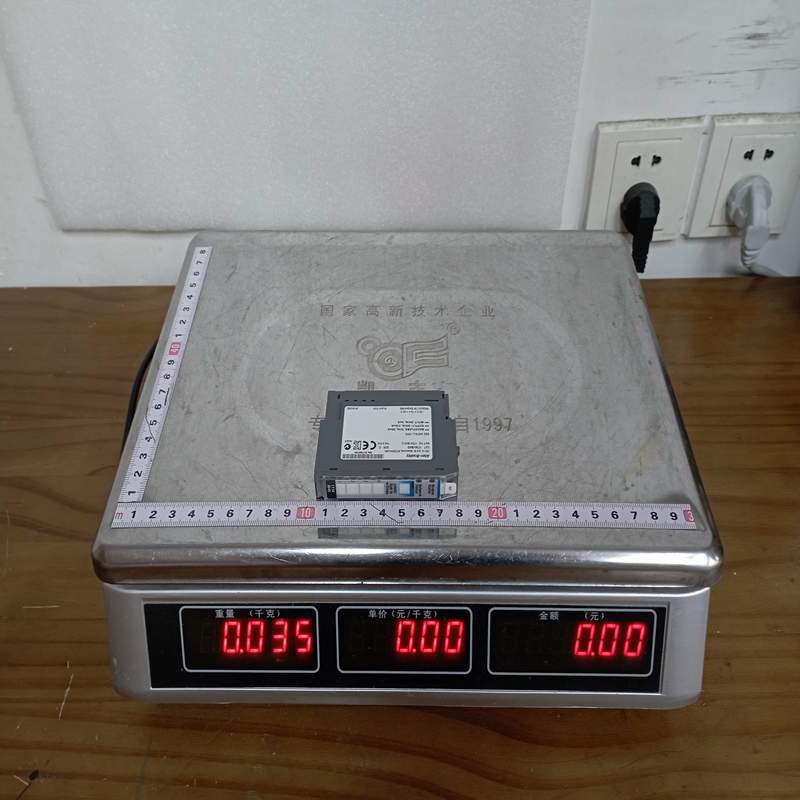

1. 产品详细说明
1734-IB4D 是一款 4通道、24V DC 漏型（Sinking）数字量输入模块，其最大特点在于型号中的 “D”（Diagnostics，即带诊断功能）。
-
工作原理： 作为漏型输入模块，它需要外部现场设备（如传感器）提供源型（Sourcing）电压信号。
-
诊断功能（核心特色）： 该模块能够对每个通道的物理线路进行实时监控。它可以检测到传感器断线（Open Wire）或对地短路（Short Circuit）等故障。一旦现场线路出现异常，模块会立即通过网络向主控 PLC 报告具体哪一个通道损坏，极大缩短了故障排查时间。
-
结构设计： 采用 POINT I/O 的滑块模块化设计，必须插入到专用的接线底座（如 1734-TB 或 1734-TBS）中使用，支持热插拔。
2. 产品参数 (Product Parameters)
| 参数项目 | 规格详情 |
| 产品型号 | 1734-IB4D |
| 通道数量 | 4 路数字量输入 (带独立诊断) |
| 输入类型 | 漏型输入 (Sinking Input) |
| 额定工作电压 | 24V DC (范围: 10…28.8V DC) |
| 接通(ON)状态电压 | 最小 10V DC |
| 断开(OFF)状态电压 | 最大 5V DC |
| 接通(ON)状态电流 | 最小 2mA @ 10V DC / 典型 5mA @ 24V DC |
| 滤波器时间 | 输入脱扣/输入接通延时可通过软件配置 (0…65ms) |
| 诊断范围 | 开路（断线）检测、短路检测 |
| POINTBUS 电流 | 50 mA @ 5V DC (最大值) |
| 工作温度 | -20°C 至 +55°C (-4°F 至 +131°F) |
3. 产品优势
-
通道级精准诊断： 传统输入模块在传感器断线时只会显示信号为 “0”，而 1734-IB4D 会直接报出“通道断线故障”，让维护人员直奔现场问题点，大幅降低设备的平均修复时间（MTTR）。
-
极高的空间利用率： POINT I/O 系列以体积小巧著称。1734-IB4D 在极窄的宽度内集成了 4 个带诊断的通道，非常适合安装在机器自带的小型分布式控制箱内。
-
支持热插拔（RIUP）： 在系统带电运行的情况下，可以直接拔下损坏的模块并插上新模块，而不会影响同一排其他 I/O 模块的正常工作和整个网络的通讯。
-
灵活的软滤波器： 每个通道的硬件去抖动时间（Input Filtering）均可在 Studio 5000 软件中自由设定，有效消除现场机械触点抖动带来的误信号。
4. 注意事项 (Cautions)
-
传感器接线匹配： 该模块为漏型（Sinking）输入，现场必须搭配 PNP 型（源型输出）的接近开关或光电传感器。如果误接了 NPN 型传感器，模块将无法识别信号。
-
必须搭配底座： 1734-IB4D 只是电子模块部分，购买和安装时必须配对 1734-TB 或 1734-TBS 接线底座，否则无法进行物理接线。
-
诊断电流门槛： 断线诊断依赖于微小的回路感应电流。如果接入的是常规干触点开关（如机械限位开关），为了防止误报“断线”，通常需要在软件中关闭该通道的断线诊断功能，或者在外部并联分流电阻。
-
注意电源划分： 在一个 POINT I/O 模块链条中，如果使用了多个现场电源段，请务必使用 1734-FPD（现场电源分配器）隔离不同的供电回路，防止电源倒灌损坏 1734-IB4D。
5. 产品应用
由于其高可靠性和诊断特性，1734-IB4D 广泛应用于对停机时间要求严苛的自动化生产线中：
-
汽车装配与焊接线： 监控大批量的接近开关、气缸磁性开关状态。一旦传感器电缆被飞溅的火花烧断，PLC 能立刻精确定位报错。
-
包装与物料输送系统： 分布在超长传送带各处的急停按钮位置监测、光电开关状态采集。
-
机床与加工中心： 用于监控安全门限位开关、刀具到位传感器等关乎安全与工艺连锁的关键节点。
-
半导体及电子制造设备： 在高密度的小型设备内部充当远程 I/O 采集单元。
