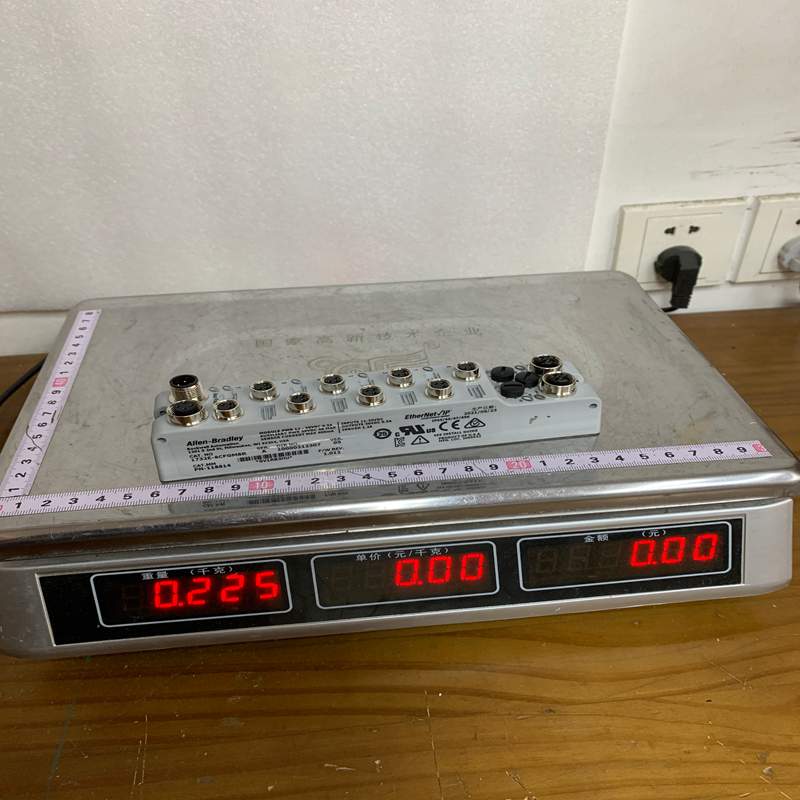

A-B 1732E-8CFGM8R 以太网 I/O 模块

A-B 1732E-8CFGM8R（Allen-Bradley ArmorBlock® 8点自配置数字量 EtherNet/IP 通讯模块）的详细产品说明：

一、产品详细说明 (Product Overview)

Rockwell Automation 旗下的 Allen-Bradley 1732E-8CFGM8R 属于 ArmorBlock® 1732E 现场分布式 I/O 模块系列。该模块采用防护等级极高的外壳设计，专门用于机架外 / 机器直接安装（On-Machine™），无需额外的防护控制柜/配电箱。

• 双以太网口（Dual-Port EtherNet/IP）： 具有内置以太网交换机功能，支持网络线缆直接串接（Daisy Chain）、星型网络以及设备环网（DLR – Device Level Ring）拓扑结构，大大提升了网络冗余与可靠性。

• 自配置通道（Self-Configuring I/O）： 8 个 I/O 通道均为自配置通道（Self-Configuring），可根据接入的硬件线缆与程序控制灵活设定为漏型输入（Sinking Input）或源型输出（Sourcing Output），无需复杂的硬件跳线。

• 紧凑型 M8 连接器： 控制信号接口采用 3 针 Pico 风格（M8 螺纹）防泼溅快速接口，有效减小体积。

二、产品核心参数 (Specifications)

三、产品优势 (Key Advantages)

1. 降低综合布线与集线成本（On-Machine Architecture）：

   • IP67/IP69K 高防护能力支持将模块直接固定在机械结构或机器人手臂上，无需昂贵的控制柜与长距离多芯电缆，显著减少现场线缆用量与安装时间。

2. 极高的通道灵活性：

   • 通道具备自动配置（Self-configuring）功能，无需针对输入或输出单独选购不同型号的模块，库存管理更简单。

3. 高效的网络拓扑与冗余：

   • 双以太网口支持 DLR（设备级环网），即便网络中某条线缆断开，网络仍能无缝保持通信，提升了生产线的抗故障能力。

4. 简洁的电源串接（Power Daisy-Chaining）：

   • 模块提供辅助电源与系统电源的公/母接头，方便将 24V 电源从一个模块串联至下一个模块，简化电源敷设。

5. 直观的状态诊断：

   • 板载多状态 LED 指示灯（Module Status、Network Status、Link Status、I/O 状态灯），便于现场维护人员快速排查故障。

四、注意事项 (Precautions & Guidelines)

1. 电源系统隔离与电流限制：

   • 系统电源 (Module Power) 和 辅助电源 (Auxiliary Power) 在模块内部互相隔离。系统电源用于逻辑和以太网通信，辅助电源用于驱动传感器和负载。

   • 电源引脚的最大承载电流限制为 4A，在串接多个模块时需计算总电流，避免超载。

2. 闲置接口密封保护：

   • 未使用的 M8 I/O 接口和以太网/电源接口，必须使用随附或专用的防尘防水密封盖封堵，否则无法保障 IP67/IP69K 的防尘防水等级。

3. 自配置通道逻辑保护：

   • 若某个通道指定为输出点，请确保控制程序正确驱动；若指定为输入点，需将逻辑程序中的对应输出保持为常低/未激活状态，防止逻辑冲突。

4. 安装扭矩与防震：

   • 在高振动环境下（如机器人末端），固定螺丝建议加装平垫圈和弹簧垫圈，安装紧固扭矩建议控制在 0.68 N·m (6 lb-in) 左右。

5. IP 地址配置：

   • 出厂默认硬件拨码为 999 并启用了 DHCP 功能；也可通过前端拨码开关设置静态 IP 的最后一段（如 192.168.1.xxx）。

五、典型应用场景 (Typical Applications)

• 汽车制造与焊接生产线： 机器人抓手（EOAT）、车身焊接夹具上的传感器与气动阀控制。

• 物流与包裹输送系统： 辊道输送线上的光电开关检测、阻挡气缸驱动与现场集中控制。

• 食品与饮料包装线： 需定期高压冲洗（IP69K 防护环境）的湿热清洗区和冲洗设备。

• 金属加工与数控机床： 加工中心内部及周边的接近开关、行程开关及小型电磁阀接口。

• 包装机与自动化装配线： 空间紧凑、需要利用 M8 快速接头快速更换或组装模块的分布式控制场景。
