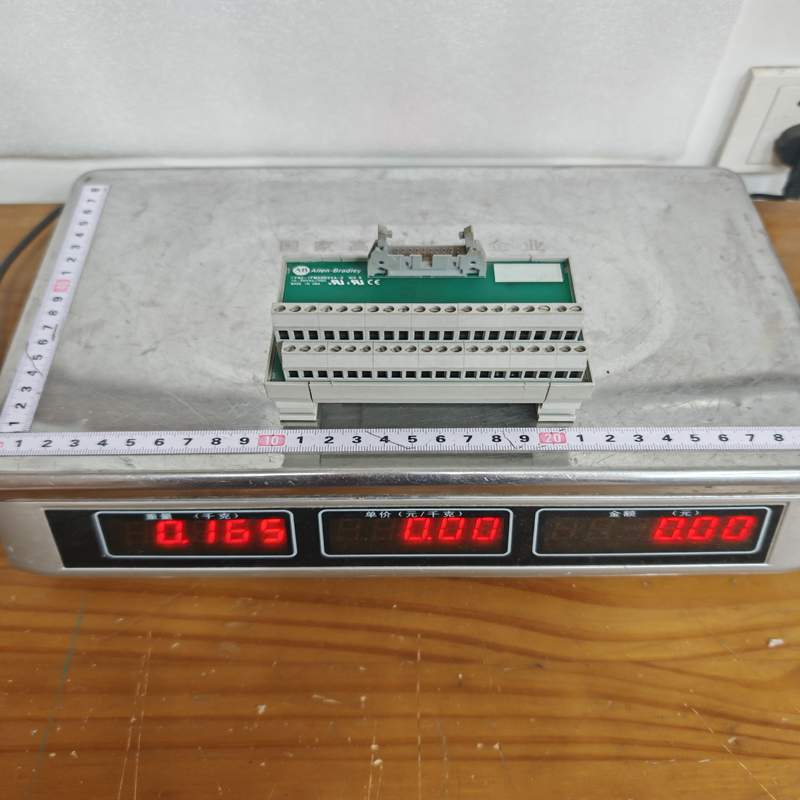

A-B 1492-IFM20D24A2 20 点数字接口模块

Allen-Bradley（罗克韦尔自动化）1492-IFM20D24A-2 是一款专为工业自动化控制系统设计的数字量接口模块（Digital Interface Module, IFM），通常用于简化 PLC（可编程逻辑控制器）I/O 与现场设备之间的接线。

以下是该产品的详细说明、参数、优势、注意事项及应用：

1. 产品详细说明

1492-IFM20D24A-2 属于 Allen-Bradley 的 1492 模块化接线系统（Wiring System）系列。它配备了固定式端子排，主要面向输入应用（Input-focused）。该模块通过预制电缆与 PLC 的 I/O 模块相连，将复杂的多芯电缆连接转化为结构清晰、带状态指示的现场接线，从而大幅简化控制柜内部的布线并减少人为接线错误。它内置了 24V AC/DC 的 LED 状态指示灯，便于直接在现场进行故障排查。

2. 产品参数

• 产品类型：数字量接口模块（带固定端子排）

• 所属系列：1492 模块化接线系统

• 配置类型：A 型（侧重输入 / Input-Focused）

• 通道容量：支持最多 16 个输入通道（外加电源连接）

• PLC 侧连接器：20 针排针（公头）

• 工作电压：10…30V AC/DC（标称 24V AC/DC）

• LED 指示灯电压：24V AC/DC

• 每个通道的端子数：每路 I/O 连接配有 2 个端子（信号输入 + 电源端子）

• 单回路最大电流：2A

• 模块总参考电流：12A

• 导线规格：#22 至 #12 AWG（约 0.34 至 4 mm²）

• 状态指示：各通道均配备红色 LED 状态指示灯

• 安装方式：标准 35mm DIN 导轨安装

3. 产品优势

• 简化接线与节省空间：通过模块化设计和预制电缆连接，替代了传统的繁琐端子排过渡接线，显著减少控制柜内的空间占用和安装工时。

• 高效的故障诊断：每个通道均配有独立的红色 LED 状态指示灯，使维护人员能够一目了然地观察输入信号状态，大幅缩短排查故障的时间。

• 高可靠性与兼容性：作为罗克韦尔官方生态系统的一部分，能够与 Allen-Bradley 的 PLC I/O 模块无缝适配，保障系统稳定运行。

• 灵活的接线兼容性：每路通道提供双端子连接，并预留了额外的电源端子，方便给现场传感器直接配电。

4. 注意事项

• 额定参数限制：请严格遵守单回路最大 2A 和模块总电流 12A 的限制，切勿超载运行，以免损坏模块或引发安全隐患。

• 漏电流考量：该模块带有 LED 指示灯，其内部电路会产生约 2mA 的漏电流。在连接某些对微小漏电流敏感的高灵敏度传感器（如特定两线制接近开关）时需加以注意。

• 环境与安装：应安装在符合工业环境规范的控制柜内，确保远离过度潮湿、强烈震动及腐蚀性气体环境；安装时需牢固卡在标准 35mm DIN 导轨上。

• 配线规范：接线时应使用规定规格范围内的导线（#22…#12 AWG），并确保螺丝或压紧端子紧固，防止因松动导致接触不良。

5. 产品应用

该模块广泛应用于各类工业自动化与控制系统中，典型应用场景包括：

• 离散制造业：汽车制造、包装机械、仓储物流等自动化产线上的传感器信号接入。

• 过程控制系统：水处理、化工、能源等行业中，用于接收现场开关量、按钮、行程开关及各类 24V 接近开关的输入信号。

• PLC 系统配套：作为 Allen-Bradley 控制系统（如 ControlLogix 或 CompactLogix 系列）中数字量输入模块的前端转接与保护桥梁。
