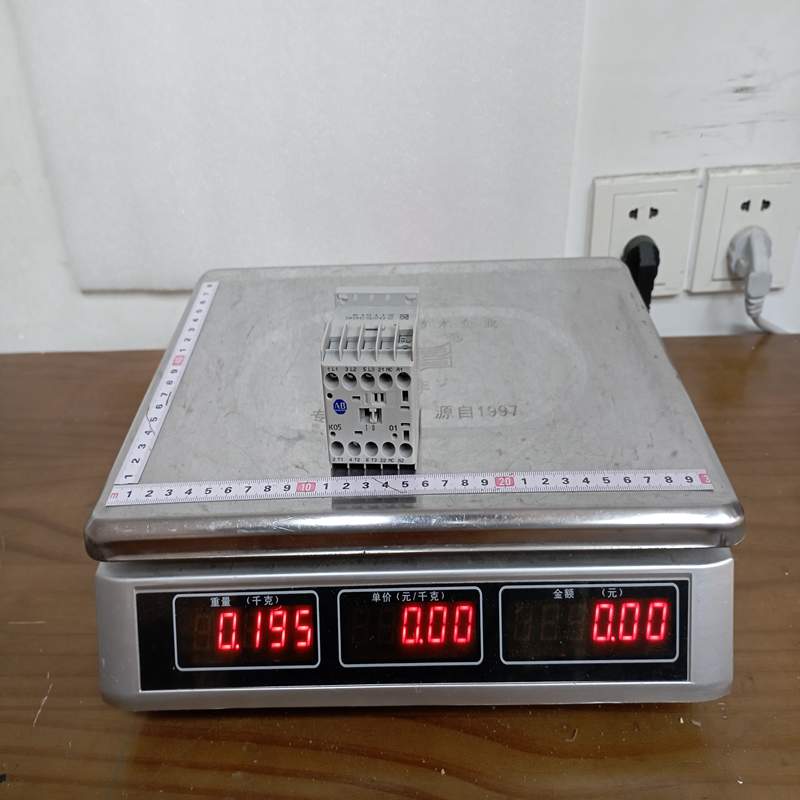

A-B 100-K0501 微型交流接触器

描述

产品描述   产品功能    技术资料

Allen-Bradley (罗克韦尔) 生产的 100-K0501（通常在完整型号中体现为 100-K05$\times$01，例如 100-K05ZJ01 或 100-K05KJ01）是一款属于 Bulletin 100-K 系列的 IEC 微型交流接触器（Miniature Contactor）。

该模块采用极其紧凑的设计，专为商业和轻工业自动化控制中需要频繁操作、空间受限的小功率负载（如小型电机、加热器）而设计。

1. 产品详细说明

100-K0501 的核心定义可以通过其关键代码进行解析：

• 100-K： 罗克韦尔 Bulletin 100-K 微型接触器系列。

• 05： 额定工作电流为 5 A（在常规 AC-3，即控制鼠笼式异步电机负载下）。

• 01： 内置辅助触点配置为 1 个常闭触点（1 N.C.），且主触点为标准的 3 个常开触点（3 N.O.）。

作为一款微型接触器，它的物理宽度通常仅为 45mm，占用深度极小，同时采用了符合环保材料标准的工业级壳体。

2. 产品参数 (Product Parameters)

参数项目	规格详情
产品型号	100-K0501 (基础型号)
主触点配置	3 个常开 (3 N.O.)
辅助触点配置	1 个常闭 (1 N.C.)
额定工作电流 ($I_e$)	5 A (AC-3 @ 400V/415V)
控制线圈电压 ($U_s$)	取决于具体子型号（如 ZJ 为 24V DC，KJ 为 24V AC，D 为 110V/120V AC）
额定功率 (Pe)	三相 400V/415V 下为 2.2 kW (约 3 HP)
额定绝缘电压 ($U_i$)	IEC 标准: 690V / UL、CSA 标准: 600V
绝缘等级	Class F (线圈绝缘)
接线端子类型	螺钉型端子 (Screw Type Terminals)
防护等级	IP2X 手指防触电保护
安装方式	标准 35mm DIN 导轨安装或面板螺钉安装
机械寿命	约 15,000,000 次操作 (DC控制型)

3. 产品优势

• 微型超紧凑设计： 其超小的体积和 45mm 的标准宽度，能够在控制柜内高密度并排安装，相比标准 IEC 接触器大幅节省了导轨和面板空间。

• 出色的安全特性： 具备 IP2X 手指防护，并在主母线上具备符合 IEC 60947-4-1 的镜像触点 (Mirror Contacts) 以及符合机械连动的特性，为工业安全控制（如紧急停止监控回路）提供了高度硬件保障。

• 统一的硬件尺寸： 无论是交流（AC）控制线圈还是直流（DC）控制线圈，其外形和安装尺寸完全一致，极大地方便了盘厂的设计和标准化布局。

• 附件扩展丰富： 尽管体积小，但依然支持前置加装辅助触点块、集成式浪涌抑制器、电子定时器以及机械联锁装置（用于可逆控制组）。

4. 注意事项 (Cautions)

1. 负载电流限制： 该接触器属于 5A 微型级别。选型和接线时，请务必保证电机的额定满载电流（FLA）不要超过 5A，否则在大电流启停或堵转时极易导致主触点粘连。

2. 线圈电压确认： 请务必查阅 100-K05 后面跟的具体字母代码来连接控制电压（例如，如果型号是 100-K05ZJ01 则必须接入 24V 直流电；如果错接交流电会导致线圈瞬间烧毁或不动作）。

3. 感性负载浪涌： 在高频启停或搭配 PLC 直接驱动时，强烈建议在线圈两端并联原厂的浪涌抑制器（Surge Suppressor），以防线圈断开时的反向感应电动势干扰或击穿 PLC 输出端口。

4. 环境温度与降容： 长时间连续闭合工作时，如果控制柜内散热不良（环境温度超过 40°C 至 60°C 的限值），其允许的常规发热电流（$I_{th}$）会发生降容，请确保控制柜有良好的通风。

5. 产品应用

由于 100-K0501 体积小巧且具备安全的常闭辅助触点，它广泛应用于商业、HVAC 及轻工业自动化：

• 小型电机控制： 驱动冷却风机、小型传送带电机、离心泵或排风扇。

• 安全反馈回路： 利用其 1 N.C. 的辅助触点作为状态反馈，接入安全继电器或安全 PLC，用以监视接触器主触点是否处于正常释放状态。

• 热控制和加热元件： 在食品包装机、塑料封口机中控制小功率加热棒或电热圈。

• OEM 机械成套设备： 特别适合自动售货机、自动洗车机、医疗设备和小型机床等对内部电气安装空间有极端要求的场合。
